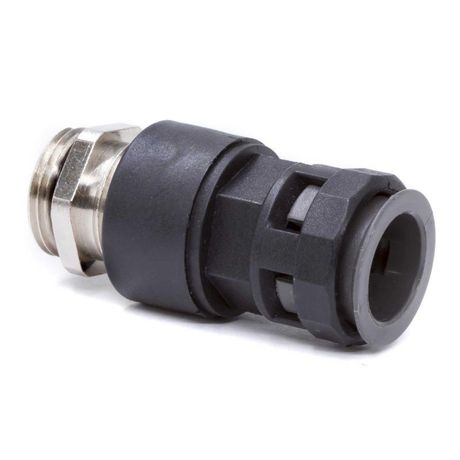

Муфта "труба-коробка" с герметичным уплотнением, металлической резьбой, IP68, DN 23 мм, М32х1,5, полиамид, цвет черный | MARO-23M32N DKC ДКС

Муфта труба-коробка с герметичным уплотнением, металлическая резьба, IP68, DN 23 мм, М32х1,5, полиамид, черный DKC обеспечивает надёжный ввод гофрированной трубы в электрооборудование, сохраняя защиту от пыли и воды даже в условиях вибраций. Бренд DKC и артикул maro-23m32n указывают на серию Octopus - решение для промышленного монтажа в сложных средах.

Назначение и область применения

Муфта используется для безопасного прохода гофрированных полиамидных труб диаметром 23 мм через стенки шкафов, щитков, распаечных коробок и других корпусов. Применяется там, где важна герметичность и устойчивость к механическим нагрузкам - например, на станках, конвейерах, в системах автоматизации, на открытых площадках или в помещениях с повышенной влажностью.

Технические характеристики

• Номинальный диаметр трубы: DN 23 мм - совместима с гофротрубой из полиамида этого размера
• Резьба: М32×1,5 - метрическая резьба для плотного крепления в отверстии корпуса
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид - прочный, устойчивый к химическим веществам и перепадам температур
• Материал резьбы: никелированная латунь - антикоррозийная, долговечная, не требует дополнительной обработки
• Цвет: чёрный
• Не содержит галогенов - соответствует требованиям экологической безопасности

Совместимость и монтаж

Муфта фиксируется в корпусе с помощью гайки 6006-20 от системы Cosmec (DKC). Для установки необходимо просверлить отверстие диаметром, соответствующее наружному диаметру резьбы M32. Гофротруба вставляется внутрь муфты до упора - уплотнение обеспечивается за счёт компрессии при затяжке гайки. Резьбовое соединение не требует дополнительных герметиков - уплотнение уже встроено.

Безопасность и стандарты

Изделие соответствует требованиям к герметичности IP68 и не содержит галогенов, что снижает выделение токсичных веществ при возможном нагреве или возгорании. Соответствует нормам для промышленного оборудования в соответствии с международными стандартами IEC 60529 и RoHS.

Преимущества

• Жёсткая металлическая резьба предотвращает самопроизвольное ослабление соединения под вибрацией
• Полиамидный корпус устойчив к ударным нагрузкам и агрессивным средам
• Герметизация IP68 работает даже при постоянном контакте с водой
• Никелированная латунь не ржавеет и легко принимает резьбу в любые металлические корпуса
• Удобство монтажа - одна деталь заменяет несколько элементов (уплотнитель + переходник + зажим)

Ограничения применения

• Не предназначена для использования с трубами другого диаметра - DN 23 мм является точным значением, отклонения более +-1 мм могут нарушить герметичность
• Не рекомендуется применять в условиях постоянного давления выше атмосферного - муфта не рассчитана на гидравлические или пневматические системы
• Подходит только для гофрированных полиамидных труб; несовместима с металлопластиком, ПВХ или медными трубами
• Требуется обязательное использование гайки 6006-20 - другие гайки не обеспечивают нужную степень затяжки и герметичности

Примеры использования

• Ввод сигнальных и силовых кабелей в промышленные панели управления на заводах
• Фиксация гофротрубы в распределительных коробках на улице или в цехах с мойкой оборудования
• Проход кабельных трасс через рамы станков, где есть риск попадания масла, брызг воды или пыли
• Монтаж в системах автоматизации пищевой и фармацевтической промышленности - благодаря отсутствию галогенов

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр гофротрубы точно соответствовал DN 23 мм - слишком тонкая труба может проваливаться, слишком толстая - не войдёт
• Затягивайте гайку 6006-20 рукой до упора, затем доверните на ¼ оборота - избыточная затяжка повредит уплотнение
• Если корпус имеет толщину больше 4–5 мм, используйте удлинённую гайку или подберите подходящую шайбу
• Для многократного демонтажа - регулярно осматривайте резьбу на предмет задиров; при необходимости смажьте её немного силиконовой смазкой
• Артикул maro-23m32n - единственный вариант этой модели в серии Octopus от DKC; аналоги с другой резьбой или материалом не гарантируют IP68
