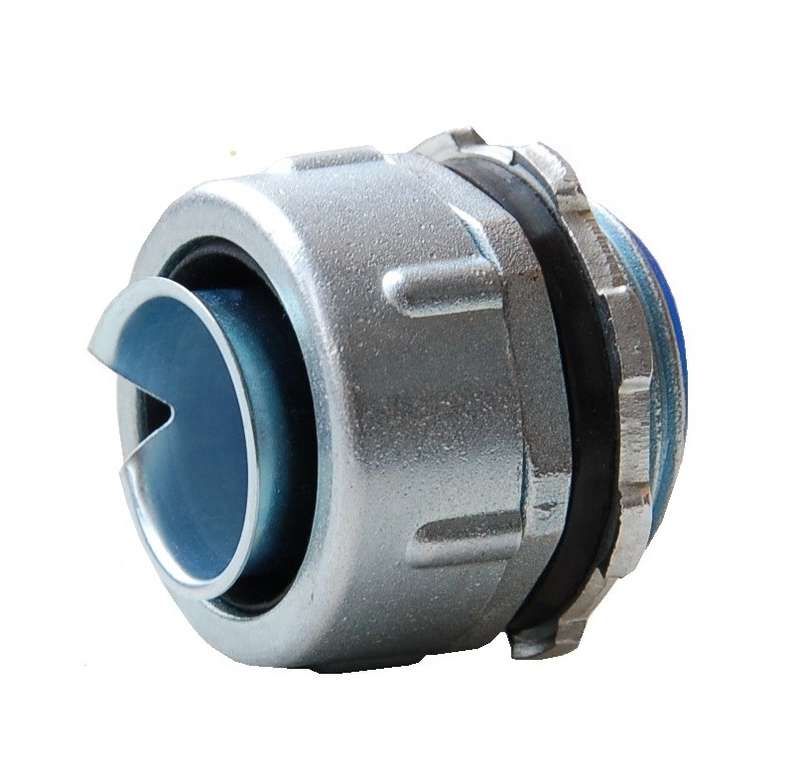

Муфта вводная с наружной резьбой на металлорукав 15 типа Р3-Ц и Р3-Ц-ПВХ - МВн-15 TYCO

Муфта вводная с наружной резьбой для металлорукава 15 типа Р3-Ц и Р3-Ц-ПВХ - это надёжный элемент для герметичного и безопасного подключения металлорукава к распределительным коробкам, щитам и другим корпусам электрооборудования. Бренд Ruvinil предлагает эту муфту в исполнении с цилиндрической резьбой G, что обеспечивает прочное крепление и защиту IP54. Артикул MVN-15 соответствует стандартному размеру 15 мм.

Назначение и область применения

Муфта вводная используется для фиксации металлорукава Р3-Ц и Р3-Ц-ПВХ на входе в электрические шкафы, распаячные коробки, боксы и другие оболочки оборудования. Она предотвращает попадание пыли и капель воды внутрь, сохраняя целостность проводки. Подходит для установки в помещениях с умеренной влажностью и промышленных условиях, где требуется механическая защита кабелей.

Технические характеристики

• Диаметр: 15 мм - совместим с металлорукавом того же размера
• Тип изделия: Муфта вводная с наружной резьбой (тип МВн)
• Исполнение: Цилиндрическая трубная резьба G - позволяет плотно соединяться с резьбовым отверстием в корпусе
• Материал корпуса: Цинковый сплав - устойчив к коррозии, долговечен, легко обрабатывается
• Степень защиты: IP54 - защищён от пыли (не полностью, но в достаточной степени для большинства условий) и от брызг воды со всех сторон
• Цвет: Серебристый - естественный цвет цинкового покрытия, не требует окраски

Совместимость и монтаж

Муфта вводная совместима исключительно с металлорукавом типов Р3-Ц и Р3-Ц-ПВХ диаметром 15 мм. Для монтажа:

• Закрепите муфту в подготовленном отверстии корпуса через наружную резьбу G - используйте ключ или плоскогубцы
• Убедитесь, что уплотнители правильно установлены - они обеспечивают герметичность между рукавом и корпусом
• Заземляющая гайка должна контактировать с металлическим корпусом - это гарантирует защитное заземление
• Не перетягивайте накидную гайку - это может повредить уплотнители или деформировать тонкостенный металлорукав

Безопасность и стандарты

Муфта вводная выполнена в соответствии с требованиями к устройствам для электромонтажа в промышленных системах. Степень защиты IP54 соответствует ГОСТ 14254, что делает её подходящей для использования в средах с риском попадания пыли и влаги. Наличие заземляющего контакта обеспечивает соответствие нормам электробезопасности.

Преимущества

• Простой и быстрый монтаж благодаря цельной конструкции с готовыми уплотнителями
• Высокая механическая прочность цинкового сплава - выдерживает нагрузки при прокладке кабелей
• Герметичность достигается без дополнительных материалов - всё в комплекте
• Подходит для многократной сборки/разборки без потери качества уплотнения

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от струй или напора
• Не рекомендуется использовать с другими типами рукавов (например, Р2, Р4 или пластиковыми гофрами)
• Цинковый сплав менее устойчив к агрессивным химическим средам - не применяйте в местах с воздействием кислот, щелочей или солевых растворов
• Работает только с резьбой G; несовместима с метрической или конической резьбой

Примеры использования

• Подключение металлорукава к щиту управления станком
• Ввод кабелей в распределительную коробку на производстве
• Фиксация проводки в автоматизированных линиях с частыми вибрациями
• Электроустановки в цехах с высоким уровнем пыли - сварочные участки, деревообрабатывающие мастерские

Практические советы

• Перед монтажом проверьте, чтобы резьба на корпусе была чистой и не имела повреждений - это влияет на герметичность
• Если используется Р3-Ц-ПВХ, убедитесь, что внешний диаметр рукава точно соответствует 15 мм - допуск +-0,5 мм
• Для длительной службы в сырых помещениях периодически осматривайте место соединения на предмет коррозии - особенно вокруг заземляющей гайки
• Не заменяйте оригинальные уплотнители на аналоги - они подобраны под конкретный материал и давление
• Артикул MVN-15 от Ruvinil - единственный вариант, который гарантированно совпадёт по размерам и качеству с металлорукавом Р3-Ц
