Муфта вводная наружной резьбой на металлорукав 20/22 с типа Р3-Ц и Р3-Ц-ПВХ - МВн-20/22 TYCO

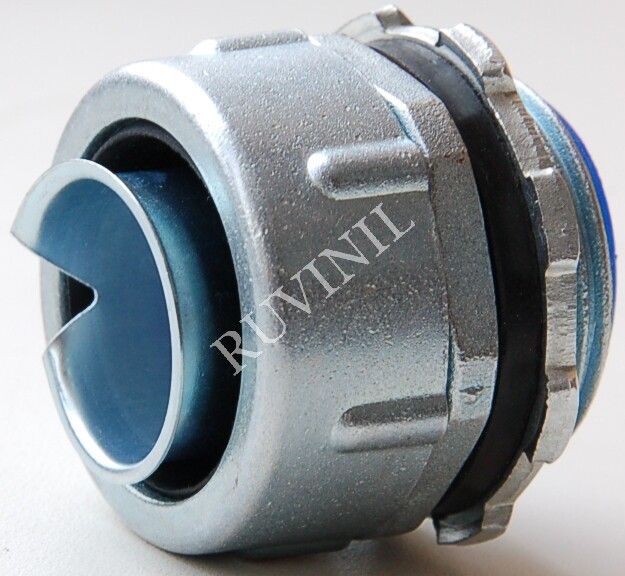

Муфта вводная с наружной резьбой для металлорукава 20/22 типа Р3-Ц и Р3-Ц-ПВХ от Рувинил - элемент крепления и герметизации, обеспечивающий надёжный вход металлорукава в распределительные щиты и оборудование. Артикул МВН-20/22 совмещает функции механического крепления, уплотнения и заземления в одном компактном решении.

Назначение и область применения

Муфта вводная используется для фиксации металлорукавов типов Р3-Ц и Р3-Ц-ПВХ в электрических шкафах, щитах, боксах и других устройствах, где требуется вывод проводов из гибкого металлического рукава. Обеспечивает плотное соединение между рукавом и стенкой оборудования, предотвращая попадание пыли, влаги и внешних воздействий внутрь. Подходит для установки в помещениях с умеренной запылённостью и влажностью - например, на заводах, в мастерских, на транспорте или в системах автоматизации.

Технические характеристики

• Диаметр: 20/22 мм - соответствует внешнему диаметру металлорукава Р3-Ц и Р3-Ц-ПВХ;
• Тип резьбы: цилиндрическая трубная наружная - позволяет ввернуть муфту в подготовленное отверстие в корпусе щита;
• Материал корпуса: цинковый сплав - обеспечивает прочность, коррозионную стойкость и долговечность;
• Степень защиты: IP54 - защищена от пыли (не полностью, но в достаточной степени для большинства условий) и от брызг воды со всех сторон;
• Цвет: серебристый - естественный цвет цинкового покрытия, не требует окраски;
• Комплектация: корпус, накидная гайка, уплотнители, заземляющая гайка, оконцеватель - всё необходимое для сборки в одном изделии.

Совместимость и монтаж

Муфта вводная МВН-20/22 от Рувинил совместима исключительно с металлорукавами Р3-Ц и Р3-Ц-ПВХ. Установка выполняется в следующем порядке:

1. Заготовьте отверстие в стенке щита с подходящей резьбой (обычно G½" или G¾") - проверьте соответствие шага и диаметра перед монтажом;
2. Наденьте на металлорукав накидную гайку и уплотнитель(и);
3. Вставьте оконцеватель в конец рукава;
4. Вверните корпус муфты в отверстие до упора, используя ключ;
5. Затяните накидную гайку, чтобы зафиксировать рукав и обеспечить герметичность;
6. Подключите заземляющую гайку к контуру заземления щита - обязательный этап для безопасности.

Не допускается использование с пластиковыми или неметаллическими рукавами. Для точного подбора - сверьтесь с наружным диаметром вашего рукава: он должен точно соответствовать 20–22 мм.

Безопасность и стандарты

Муфта вводная Р3-Ц и Р3-Ц-ПВХ выполнена в соответствии с требованиями к защите от пыли и брызг (IP54), что соответствует нормам для электроустановок внутри помещений. Компоненты заземления позволяют выполнять защитное заземление согласно ГОСТ Р 50571 и ПУЭ. Применение в условиях повышенной влажности или на открытом воздухе не рекомендуется - степень защиты IP54 не обеспечивает полную герметичность при постоянном контакте с водой.

Преимущества

• Все детали входят в один комплект - не нужно докупать уплотнители или гайки отдельно;
• Цинковый сплав устойчив к коррозии в условиях производства, не требует дополнительной антикоррозийной обработки;
• Фиксация через наружную резьбу даёт возможность легко демонтировать и заменить муфту без повреждения корпуса щита;
• Герметизация достигается за счёт двух уплотнителей - снижает риск проникновения пыли даже при вибрациях;
• Заземляющая гайка обеспечивает непрерывный электрический контакт между рукавом и корпусом - важна для защиты от поражения током.

Ограничения применения

• Не предназначена для использования вне помещений - IP54 недостаточен для дождя, снега или прямого полива;
• Не подходит для высоких температур выше +60 C - материал и уплотнители рассчитаны на обычные условия эксплуатации;
• Не совместима с рукавами других типов (например, Р2, Р4, ПВХ-изолированные без металлической оплетки);
• Требует наличия резьбового отверстия в оборудовании - нельзя использовать без подготовленного прохода;
• Не применяется в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения.

Примеры использования

• Подключение металлорукава от частотного преобразователя к двигателю в цеху;
• Ввод силовых кабелей в распределительный щит станка с ЧПУ;
• Фиксация гибкого провода от датчиков на конвейере в пищевой промышленности;
• Обвязка управления насосной группы в водопроводной станции - при условии, что оборудование находится в закрытом шкафу.

Практические советы

• Перед монтажом проверьте, что резьба в корпусе щита соответствует размеру муфты - чаще всего это G½" или G¾";
• Не перетягивайте накидную гайку - это может деформировать уплотнители и нарушить герметичность;
• При использовании в местах с вибрацией дополнительно затяните заземляющую гайку и проверьте контакт каждые 6 месяцев;
• Если вы используете длинный металлорукав, убедитесь, что нагрузка на муфту не превышает допустимую - не подвешивайте вес рукава на саму муфту;
• Артикул МВН-20/22 от Рувинил - лучший выбор для замены старых моделей, так как сохраняет все размеры и компоновку оригинала.
