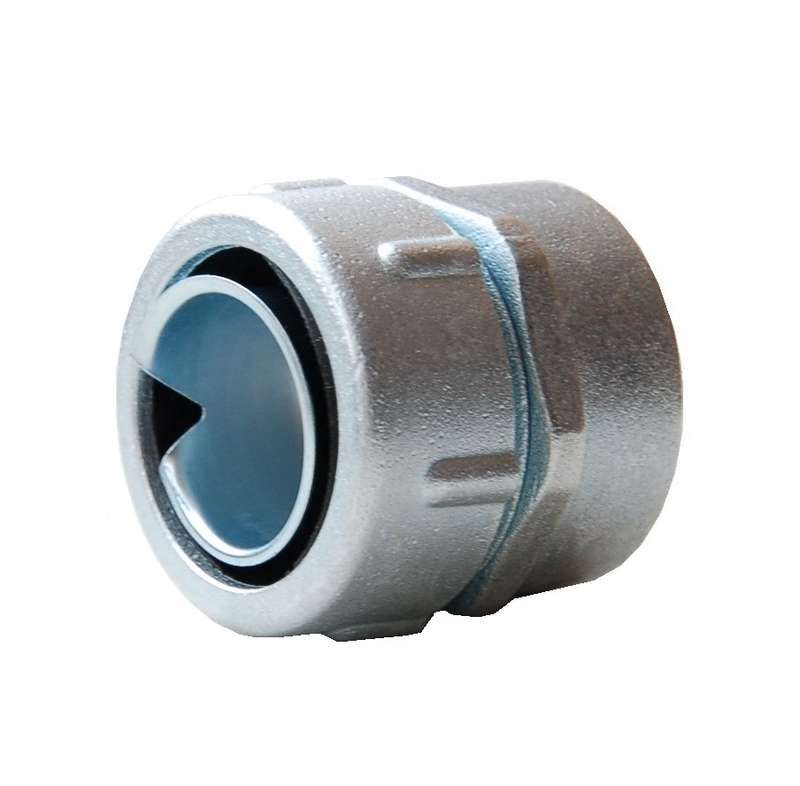

Муфта вводная с внутренней резьбой на металлорукав 20/22 типа Р3-Ц и Р3-Ц-ПВХ - МВв-20/22 TYCO

Муфта вводная с внутренней резьбой для металлорукава 20/22 типа Р3-Ц и Р3-Ц-ПВХ от бренда Ruvinil (арт. МВВ-20/22) предназначена для надёжного соединения металлорукава с электротехнической трубой или другой муфтой, обеспечивая герметичный и механически прочный вход проводов в оборудование.

Назначение и область применения

Муфта вводная с внутренней резьбой используется для присоединения металлорукавов типов Р3-Ц и Р3-Ц-ПВХ к трубам, распределительным коробкам, корпусам оборудования или другим компонентам электроустановок. Она позволяет безопасно выводить кабели или провода из гибкого металлического рукава в жёсткий трубопровод или устройство. Также применяется для стыковки двух участков металлорукава - когда один конец заканчивается этой муфтой, а второй - ответной муфтой с наружной резьбой.

Технические характеристики

• Диаметр: 20/22 мм - соответствует внешнему диаметру металлорукава Р3-Ц и Р3-Ц-ПВХ;
• Тип резьбы: внутренняя трубная цилиндрическая G - совместима с трубами и фитингами стандарта ISO 228;
• Материал корпуса: цинковый сплав - устойчив к коррозии, долговечен в условиях повышенной влажности;
• Степень защиты: IP54 - защищает от пыли (ограниченное проникновение) и брызг воды со всех сторон;
• Цвет: серебристый - естественный цвет цинкового покрытия, не требует дополнительной окраски;
• Конструкция: состоит из корпуса, оконцевателя, уплотнительного кольца и накидной гайки - все элементы обеспечивают плотное и надёжное соединение.

Совместимость и монтаж

Муфта вводная с внутренней резьбой (МВВ-20/22) совместима исключительно с металлорукавами Р3-Ц и Р3-Ц-ПВХ диаметром 20–22 мм. Для установки необходимо:

• Завести конец металлорукава внутрь муфты до упора;
• Убедиться, что оконцеватель плотно прилегает к оплетке рукава;
• Завинтить накидную гайку до упора - она зажимает уплотнитель и предотвращает выскальзывание рукава;
• Подсоединить муфту к трубе или оборудованию через внутреннюю резьбу G - затягивать ключом, но без перегрузки.

Не используйте эту муфту для соединения с пластиковыми или неметаллическими трубами - требуется точное соответствие резьбы G и материалу.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Это гарантирует работу устройства в помещениях с повышенной влажностью, на открытых площадках или в местах возможного попадания брызг воды. Цинковый сплав обеспечивает антикоррозийную стойкость, подходящую для условий средней агрессивности. Соединение не требует дополнительной заземления - контакт осуществляется через металлический корпус и трубу.

Преимущества

• Высокая механическая прочность благодаря литому цинковому сплаву - выдерживает нагрузки при монтаже и эксплуатации;
• Герметичность за счёт уплотнительного кольца и плотного зажима накидной гайкой - снижает риск попадания влаги и пыли;
• Легкость сборки - не нужны специальные инструменты, достаточно обычного ключа;
• Совместимость с широким кругом стандартных труб и фланцев с резьбой G - легко интегрируется в существующие системы.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает защиту от струй или напора;
• Не рекомендован для использования в агрессивных химических средах - цинковый сплав может подвергаться коррозии при контакте с кислотами или щелочами;
• Не совместим с металлорукавами других диаметров - использование с 16 мм или 25 мм рукавами нарушает герметичность и прочность;
• Не следует применять вместо муфты с наружной резьбой - для соединения двух рукавов нужна пара: одна с внутренней, вторая - с наружной резьбой.

Примеры использования

• Подключение металлорукава к корпусу двигателя или частотного преобразователя;
• Ввод кабельных трасс в распределительные шкафы на заводах или в производственных цехах;
• Соединение секций металлорукава на конвейерах или автоматизированных линиях;
• Фиксация гибких кабельных маршрутов в условиях высокой запылённости - например, на деревообрабатывающих или пищевых производствах.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр металлорукава точно соответствовал 20/22 мм - даже небольшое отклонение может вызвать протечки или ослабление крепления;
• Не перетягивайте накидную гайку - это повредит резьбу или деформирует уплотнитель;
• Если муфта используется вне помещений, периодически осматривайте её на предмет следов коррозии - особенно в прибрежных районах или при использовании моющих средств;
• Для удобства сборки можно смазать резьбу G тонким слоем графитовой смазки - это облегчит последующее демонтажное обслуживание.
