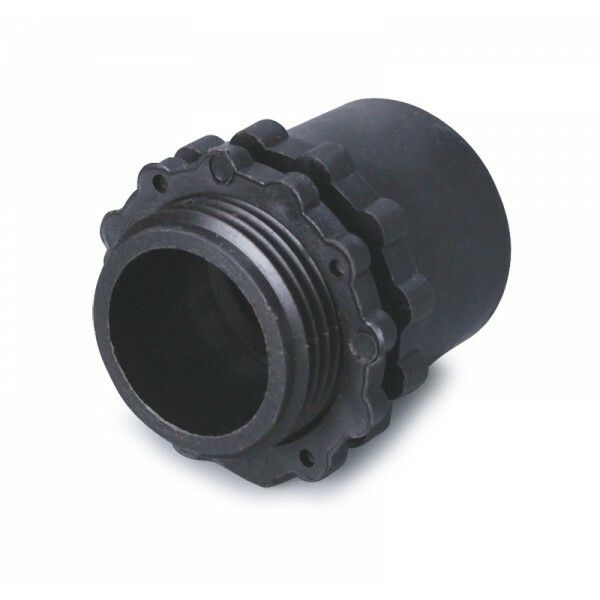

Муфта вводная для металлорукава с наруж. резьбой МВП 50 (уп.10шт) Fortisflex 49652 КВТ

Муфта вводная МВП 50 для металлорукава с наружной резьбой, МВПнг 50 от Fortisflex и КВТ предназначена для надёжного ввода металлорукава в корпуса распределительных щитов. Изделие обеспечивает механическую фиксацию и частичную защиту от внешних воздействий, сохраняя целостность проводки в условиях промышленной среды.

Назначение и область применения

Муфта вводная МВП 50 используется для прохода металлорукава через стенки шкафов, щитов и другого электрооборудования. Она позволяет безопасно выводить кабельные сборки из металлической гофры внутрь корпуса, предотвращая перегиб и повреждение жил. Применяется в промышленных системах управления, автоматизации, на станках, конвейерах и в распределительных пунктах.

Технические характеристики

• Диаметр корпуса: 58,2 мм - соответствует внешнему диаметру металлорукава МРПИнг и аналогичных типов
• Тип резьбы: 2 дюйма (наружная) - совместима со стандартными отверстиями в щитах
• Длина резьбы: 25 мм - достаточна для плотного зацепления с толстостенной крышкой
• Материал корпуса: ПВХ - устойчив к коррозии, химически инертен, не требует окраски
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, но не от воды
• Диапазон рабочих температур: от –30 C до +75 C - подходит для холодных цехов и нагреваемых зон
• Цвет: чёрный - снижает видимость загрязнений, соответствует промышленному дизайну

Совместимость и монтаж

Муфта вводная МВП 50 рассчитана на установку с металлорукавами следующих типов: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS (с протяжкой и без), Р3-ЦХ. Для монтажа:

• Заготовьте в корпусе щита отверстие диаметром 58–60 мм
• Вставьте муфту снаружи, заверните резьбу 2" внутрь корпуса
• Убедитесь, что металлорукав плотно вставлен в канал муфты - он не должен болтаться
• Не используйте силовые инструменты при затяжке - риск растрескивания ПВХ

Безопасность и стандарты

Муфта вводная МВП 50 соответствует требованиям к изоляции и механической прочности для промышленного оборудования. Степень защиты IP40 исключает попадание крупных твёрдых предметов, но не гарантирует герметичность против брызг, пыли высокой концентрации или влаги. Для условий с повышенной влажностью рекомендуются модели с IP65/IP67.

Преимущества

• Простая установка - не требует сварки, клея или специальных инструментов
• Высокая долговечность материала - ПВХ не ржавеет, не деформируется под нагрузкой
• Широкая совместимость - работает с большинством популярных типов металлорукава
• Экономия времени - заменяет комплект из нескольких элементов (колпак+резьба+уплотнение)

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует сертификация Ex
• Не предназначен для постоянного контакта с водой - IP40 не обеспечивает гидроизоляцию
• Не выдерживает ударные нагрузки - при падении тяжёлых объектов возможен трещины
• Не рекомендуется для открытых площадок без кожуха - УФ-лучи и экстремальные температуры снижают срок службы

Примеры использования

• Подключение металлорукава с кабелями к входным клеммникам внутри щита управления насосной станции
• Ввод сигнальных линий в пульт автоматики на конвейере
• Проход кабелей от датчиков в распределительном щите на пищевом производстве
• Соединение гофры с корпусом частотного преобразователя

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен свободно проходить через канал муфты
• Если резьба слишком туго входит в отверстие - не форсируйте, проверьте соответствие стандарта G 2"
• Для длительной работы в пыльных помещениях дополняйте установку силиконовым уплотнителем
• Артикулы 49652 от Fortisflex и КВТ - идентичны по конструкции; выбирайте по доступности
• Не используйте МВПнг 50 вместо муфт с IP65 - даже малые брызги могут вызвать короткое замыкание
