Муфта вводная ВМ(90)-20 | 61380 Fortisflex КВТ

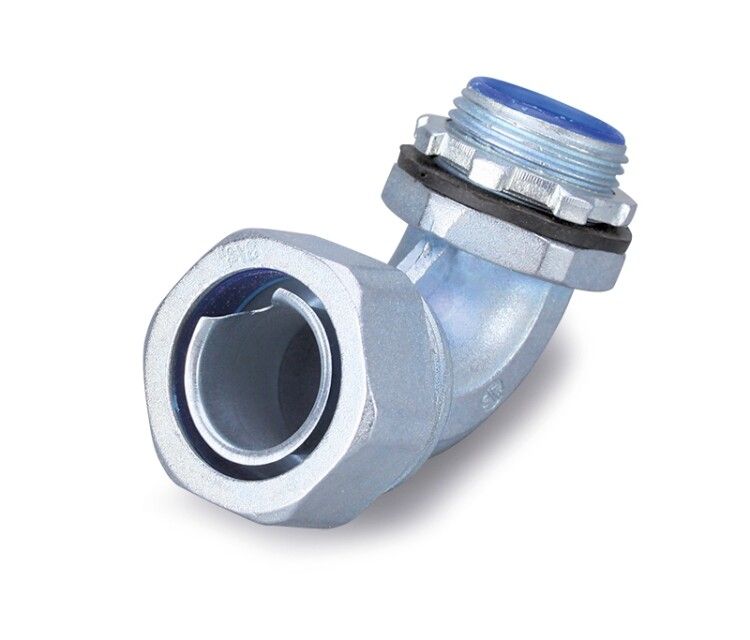

Муфта вводная ВМ(90°)-20 от Fortisflex и КВТ - это поворотный элемент для герметичного ввода металлорукава в электрооборудование под углом 90°, обеспечивает надёжное соединение с резьбовыми элементами типа СТМ(Р) в условиях промышленной среды.

Назначение и область применения

Муфта вводная ВМ(90°)-20 используется для вывода или ввода металлорукава в корпуса распределительных щитов, шкафов управления и другого промышленного оборудования. Она позволяет выполнить герметичное соединение между металлическим рукавом и корпусом через резьбовое крепление. Применяется там, где требуется изменение направления кабельной трассы на 90° без потери степени защиты.

Технические характеристики

• Номинальный диаметр: 19,9 мм - соответствует металлорукаву диаметром 20 мм
• Резьба: 3/4" - внешняя трубная резьба для подключения к ответному элементу СТМ(Р)
• Угол поворота: 90° - колено для изменения направления кабельного ввода
• Материал корпуса: цинковый сплав (литьё под давлением) - прочный, устойчив к механическим нагрузкам
• Степень защиты: IP54 - защищает от пыли (ограниченный доступ) и брызг воды со всех сторон
• Температурный диапазон: от -60C до +120C - работает в экстремальных условиях, включая холодильные камеры и нагреваемые зоны
• Длина резьбы: 12 мм - достаточна для плотного и надёжного завинчивания
• Вращающаяся конструкция: да - позволяет легко ориентировать входной канал при монтаже
• Цвет и покрытие: стальной цвет, без дополнительного покрытия - не окрашена, сохраняет естественную поверхность цинкового сплава

Совместимость и монтаж

Муфта вводная ВМ(90°)-20 совместима с металлорукавами следующих типов: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20м), Р3-ЦХ. Для установки необходимо:

• Завинтить муфту в резьбовое отверстие корпуса оборудования (например, щита) с помощью ключа
• Вставить металлорукав внутрь муфты и закрепить его сальником (при необходимости)
• Проверить герметичность соединения - вращающаяся головка позволяет выровнять рукав без перегрузки резьбы

Посадочный диаметр 20 мм требует точного соответствия внешнего диаметра металлорукава. Убедитесь, что толщина стенки рукава не вызывает перекоса при затяжке.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Обеспечивает безопасную работу в помещениях с повышенной запылённостью и возможными брызгами воды - например, на производственных линиях, в цехах, на элеваторах. Температурный диапазон (-60…+120 C) допускает применение в неотапливаемых зонах и рядом с нагревательными устройствами.

Преимущества

• Вращающаяся конструкция снижает риск деформации резьбы при монтаже
• Литьё под давлением обеспечивает однородность материала и высокую прочность корпуса
• Отсутствие покрытия не влияет на долговечность - цинковый сплав сам по себе устойчив к коррозии в промышленной среде
• Поддерживает герметичность даже при частой смене температур

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP54 не гарантирует защиту от струй под давлением или длительного контакта с водой
• Не рекомендуется использовать в агрессивных химических средах (кислоты, щёлочи) - материал не имеет специального антикоррозийного покрытия
• Не подходит для ввода неметаллических кабелей без металлорукава - требует жесткой оболочки
• При использовании с рукавами большего диаметра возможен люфт и потеря герметичности

Примеры использования

• Ввод металлорукава в корпус силового щита на пищевом производстве
• Переход с горизонтального участка трассы на вертикальный в автоматизированных линиях
• Герметизация ввода в шкаф управления насосной станции
• Соединение отрезков металлорукава в системах с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие диаметра металлорукава 20 мм - не используйте рукава с отклонением более +-0,5 мм
• При затяжке резьбы применяйте ключ с фиксацией момента - переусиливать нельзя, чтобы не повредить тонкостенный цинковый корпус
• Если ввод осуществляется в металлический корпус, убедитесь, что резьбовое отверстие также имеет 3/4" - иначе потребуется переходник
• В условиях высокой влажности можно дополнительно обработать резьбу силиконовой смазкой - это продлит срок службы и предотвратит «прикипание»
• Муфта ВМ(90°)-20 от Fortisflex и КВТ - одинаковые по исполнению; выбирайте по наличию на складе, технические параметры идентичны
