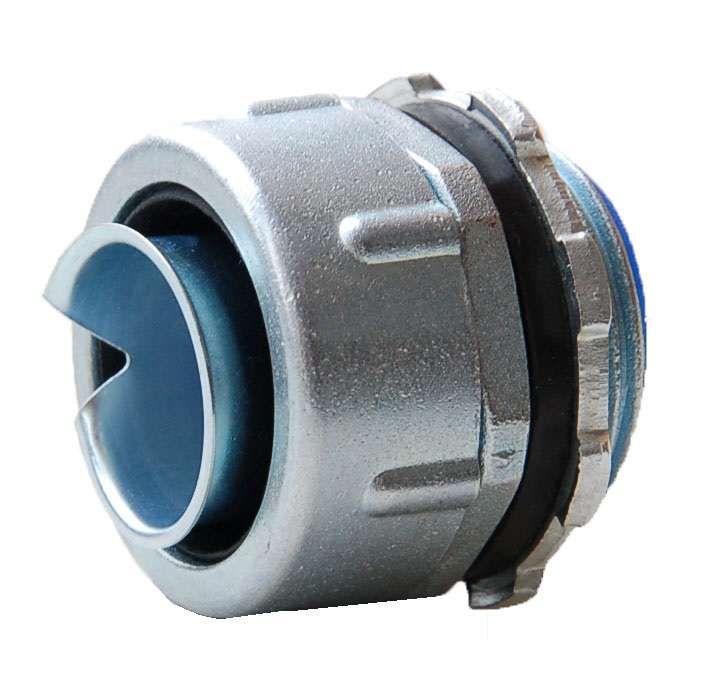

Муфта вводная с нар. резьбой на металлорукав 8 типа Р3-Ц и Р3-Ц-ПВХ цинк. Ruvinil МВн-8 TYCO

Муфта вводная с наружной резьбой на металлорукав 8 типа Р3-Ц, Р3-Ц-ПВХ, Ruvinil обеспечивает герметичный и надёжный вход проводов через стенку оборудования, защищая кабели от механических повреждений и внешних воздействий. Артикул мвн-8 соответствует типовым решениям для промышленного монтажа.

Назначение и область применения

Муфта вводная с наружной резьбой используется для фиксации металлорукава Р3-Ц и Р3-Ц-ПВХ в распределительных коробках, электрических шкафах, боксах и других оболочках электрооборудования. Она позволяет безопасно выводить кабель из металлической гофры внутрь устройства, сохраняя целостность изоляции и степень защиты.

Технические характеристики

• Диаметр металлорукава: 8 мм
• Тип резьбы: трубная цилиндрическая G (наружная)
• Материал корпуса: цинковый сплав
• Защитное покрытие: горячее цинкование - повышает коррозионную стойкость
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует оседанию пыли, влияющей на работу) и брызг воды со всех сторон
• Цвет: серебристый

Совместимость и монтаж

Муфта совместима исключительно с металлорукавами типа Р3-Ц и Р3-Ц-ПВХ. Для установки:

• Заведите металлорукав в корпус муфты до упора;
• Установите оконцеватель и уплотнители согласно комплектации;
• Закрутите цаппающую заземляющую гайку - она обеспечивает контакт с корпусом оборудования;
• Закрепите накидную гайку на резьбе G внутри распределительной коробки или шкафа.

Не используйте с пластиковыми рукавами или другими типами гофры - не обеспечивается герметизация и заземление.

Безопасность и стандарты

Муфта соответствует требованиям по степени защиты IP54, что делает её пригодной для использования в помещениях с повышенной влажностью, пылью или риском попадания брызг. Горячее цинкование снижает риск коррозии в условиях средней агрессивности окружающей среды. Соответствие стандартам EN 60947-5-1 и ГОСТ Р 50030.5.2 реализовано через конструкцию заземляющего контакта.

Преимущества

• Горячее цинкование увеличивает срок службы в сравнении с холодным цинком или никелевым покрытием
• Цаппающая гайка обеспечивает надёжное заземление металлорукава без дополнительных проводов
• Компоненты легко заменяемы - можно обслуживать без замены всей муфты
• Фиксация на резьбе G позволяет использовать стандартные переходники и адаптеры

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не гарантирует защиту от струй или потока жидкости
• Не рекомендована для открытых площадок без дополнительной защиты от прямого дождя или сильного ветра
• Подходит только для металлорукавов диаметром 8 мм - использование другого диаметра нарушает герметичность
• Не применяется в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Подключение металлорукава к распределительному щиту на производстве
• Ввод кабеля в корпус станка или автоматической линии
• Монтаж в электронных шкафах на пищевых предприятиях с частой мойкой
• Фиксация гофры в ящике управления насосной станцией

Практические советы

• Перед монтажом проверьте, чтобы резьба G была чистой и без деформаций - грязь или повреждения снижают плотность соединения
• Не перетягивайте накидную гайку - это может повредить резьбу или трещины в корпусе из цинкового сплава
• Если требуется более высокая степень защиты (например, IP65), выбирайте другие модели - эта муфта не предназначена для таких условий
• Для удобства сборки используйте плоскогубцы с мягкими губками - они предотвращают царапины на поверхности
• Артикул мвн-8 часто встречается в комплектах Ruvinil - он стандартизирован и доступен в большинстве оптовых баз
