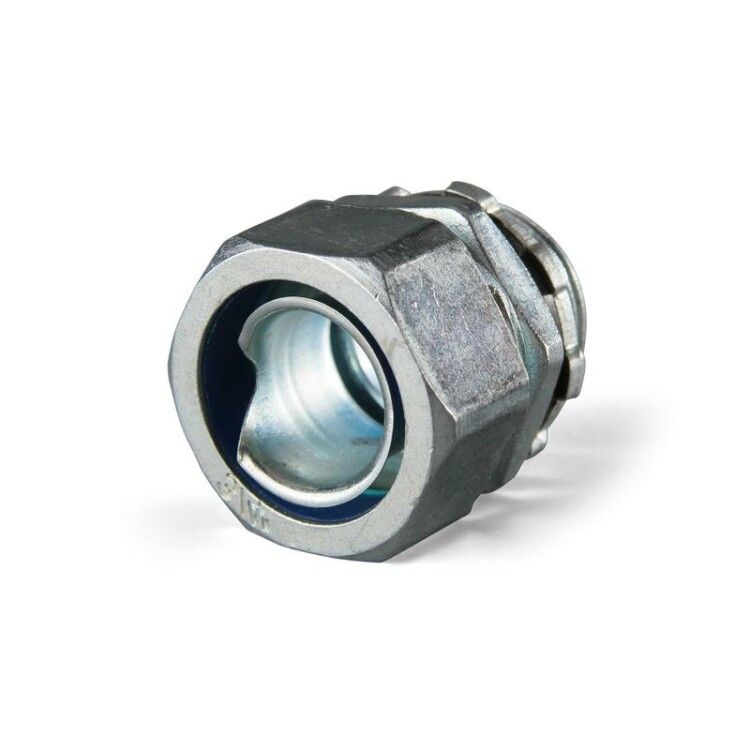

Муфта вводная ВМ-100-М110 | 88914 Fortisflex КВТ

Муфта вводная ВМ-100-М110 от Fortisflex и КВТ (арт. 88914) предназначена для надёжного ввода и вывода металлорукавов в корпуса распределительных щитов, обеспечивая герметичность и механическую защиту при высоких температурных нагрузках.

Назначение и область применения

Муфта вводная ВМ-100-М110 используется для прохода металлорукавов через стенки шкафов, щитов и корпусов электрооборудования. Она фиксирует рукав на месте, предотвращает его провисание и защищает внутреннюю проводку от внешних воздействий. Подходит для установки в промышленных, энергетических и транспортных объектах, где требуется повышенная прочность и устойчивость к перепадам температур.

Технические характеристики

• Материал корпуса: цинковый сплав - обеспечивает жёсткость и долговечность без покрытия;
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует оседанию вредной пыли) и брызг воды из любого направления;
• Тип резьбы: метрическая M, соответствует стандарту EN 60423 - совместима с большинством европейских и российских металлорукавов;
• Температурный диапазон: от –60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и нагреваемые зоны;
• Наружный диаметр резьбы: 110 мм - рассчитана на металлорукава с наружным диаметром до 100 мм;
• Масса и габариты: не указаны - требуют проверки по чертежам производителя при комплектации.

Совместимость и монтаж

Муфта вводная ВМ-100-М110 совместима со следующими типами металлорукавов:

• МРПИнг, МРПИнг серый, МРПИнг NORD
• МРПИнг «INOX», МРПИнг «DIESEL»
• МР(INOX)
• Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м)
• Р3-ЦХ, Р3-Ц

Установка выполняется путём завинчивания муфты в подготовленное отверстие в корпусе щита. Резьба должна быть чистой и без повреждений. Перед монтажом рекомендуется проверить соответствие наружного диаметра металлорукава внутреннему диаметру муфты - допускается плотное прилегание без усилий.

Безопасность и стандарты

Муфта вводная ВМ-100-М110 соответствует требованиям стандарта EN 60423 по метрической резьбе и обеспечивает степень защиты IP54, что позволяет использовать её в помещениях с повышенной запылённостью и возможными брызгами воды. Сертификаты соответствия не указаны - при использовании в регулируемых отраслях (например, пищевой или химической промышленности) необходимо подтверждать соответствие местным нормам.

Преимущества

• Высокая механическая прочность благодаря материалу - цинковому сплаву;
• Широкий температурный диапазон - возможность применения в суровых климатических условиях;
• Поддержка множества популярных моделей металлорукавов - снижает необходимость замены комплектующих;
• Отсутствие покрытия - исключает риск отслоения, коррозии под слоем краски или эмали;
• Фиксация металлорукава без дополнительных зажимов - экономия времени при сборке.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью;
• Не рекомендована для использования во взрывоопасных средах - отсутствует маркировка Ex или ATEX;
• Не имеет внутреннего уплотнительного элемента - при необходимости герметизации дополнительно применяются резиновые кольца или термостойкий герметик;
• Запрещено применять с металлорукавами, имеющими наружный диаметр более 100 мм - возможна деформация резьбы или трещины в корпусе.

Примеры использования

• Ввод металлорукава в силовой щит на производстве с высокой запылённостью (цех металлообработки);
• Проход через стенку холодильной камеры - использование при температуре ниже –40 C;
• Подключение датчиков и исполнительных механизмов на конвейерах с частыми мойками (брызги воды);
• Монтаж в системах управления насосными станциями - там, где важна стойкость к влаге и перепадам температур.

Практические советы

• Перед установкой проверьте диаметр металлорукава - он должен быть немного меньше внутреннего диаметра муфты, чтобы обеспечить плотную посадку без перегрузки резьбы;
• Если требуется полная герметизация - используйте паронитовое или силиконовое уплотнительное кольцо между муфтой и поверхностью корпуса;
• Не затягивайте слишком сильно - цинковый сплав мягче стали, есть риск срезания резьбы;
• При работе в агрессивных средах (агрессивные пары, масла) периодически контролируйте состояние поверхности муфты - хотя она без покрытия, цинковый сплав всё же может окисляться;
• Артикул 88914 от Fortisflex и КВТ - одинаковый продукт; выбирайте по наличию на складе - функционально они идентичны.
