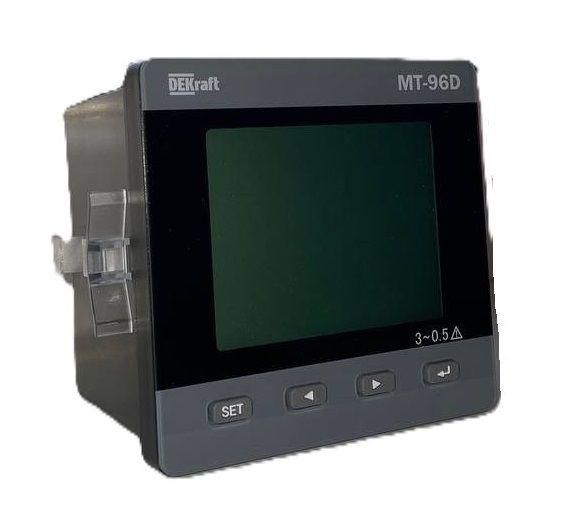

Мультиметр 96х96мм трехфазный, вход 100В 1А, THD, RS485, МТ-96D - 51502DEK APC

Мультиметр 96×96 мм серии МТ-96D от DEKRAFT - компактный цифровой прибор для точного измерения параметров трёхфазной сети с интерфейсом RS485 и функцией анализа гармоник (THD). Подходит для установки в щитовые шкафы на объектах промышленной автоматизации.

Назначение и область применения

Мультиметр 96×96 мм серии МТ-96D предназначен для постоянного мониторинга электрических параметров в трёхфазных сетях 50 Гц. Он измеряет напряжение, ток, частоту, активную и реактивную мощность, коэффициент мощности, потреблённую энергию и уровень гармонических искажений (THD). Устройство применяется в промышленных щитах, на подстанциях, в системах энергоучёта и управления качеством электроэнергии. Особенно эффективен там, где требуется сбор данных в реальном времени через протокол Modbus RTU по RS485.

Технические характеристики

• Форм-фактор: 96×96 мм, стандартная панельная установка
• Входные параметры: до 100 В (напряжение), до 1 А (ток) - требует внешних трансформаторов тока и делителей напряжения для работы в высоковольтных сетях
• Частота измеряемой сети: 50 Гц
• Измеряемые величины: U, I, f, P, Q, S, cosφ, E, THD
• Выход: интерфейс RS485, протокол Modbus RTU
• Тип сигнала: аналоговый вход для трансформаторов тока и напряжения
• Питание: внутреннее, от измеряемой сети (без внешнего блока питания)
• Степень защиты: IP54 (защита от пыли и брызг воды)

Совместимость и монтаж

Мультиметр 96×96 мм серии МТ-96D устанавливается в панели с вырезом 92×92 мм. Для работы с сетями выше 100 В и 1 А необходимо использовать внешние измерительные трансформаторы тока (ТТ) и трансформаторы напряжения (TV). Клеммы для подключения проводов расположены сзади устройства - доступны после снятия лицевой панели. Кабель RS485 подключается к двум отдельным клеммам A/B. Обязательно соблюдать полярность при подключении. Напряжение питания берётся прямо с измеряемой фазы - устройство не требует отдельного источника 24 В или 220 В.

Безопасность и стандарты

Мультиметр 96×96 мм серии МТ-96D соответствует требованиям безопасности EN 61010-1 (измерительные приборы в низковольтных цепях). Защита IP54 обеспечивает работу в условиях промышленной среды с пылью и возможными брызгами. Применение с трансформаторами тока позволяет безопасно работать с высокими токами без прямого подключения к силовым цепям.

Преимущества

• Цифровая обработка сигнала - высокая точность и устойчивость к помехам
• Поддержка THD - возможность оценить качество электроэнергии без дополнительных анализаторов
• RS485 - легко интегрируется в SCADA и системы АСУЭ
• Модульная конструкция - совместим с другими приборами серии МТ-96D, что упрощает замену и расширение
• Автономное питание - не нуждается во внешнем источнике, снижает сложность монтажа

Ограничения применения

• Не работает с постоянным током - только переменный ток 50 Гц
• Максимальный входной ток 1 А - нельзя подключать напрямую к силовой цепи; обязательно использование ТТ
• Напряжение до 100 В - для сетей 380/660 В необходимы TV
• Нет встроенного экрана для отображения всех значений одновременно - данные выводятся через RS485
• Не подходит для мобильных или временных измерений - только стационарная установка

Примеры использования

• Щит управления насосной станцией - контроль нагрузки и качества энергии
• Распределительный пункт завода - учёт энергопотребления по фазам
• Система АСУ ЭЭ - передача данных в центральный сервер по Modbus
• Объекты с нестабильной сетью - диагностика гармоник (THD) для предотвращения перегрева оборудования

Практические советы

• Перед монтажом проверьте соответствие класса точности ТТ и TV - они влияют на точность всего прибора
• При использовании RS485 используйте экранированный кабель, заземлите экран с одной стороны
• Не забудьте задать адрес устройства (по умолчанию - 1) и скорость передачи (обычно 9600 бод) в вашей системе сбора данных
• При замене старого прибора - сохраняйте схему подключения ТТ и TV, чтобы не нарушить целостность измерительной цепи
• Для длительной работы в запылённых помещениях рекомендуется дополнительно герметизировать место прохода кабеля
