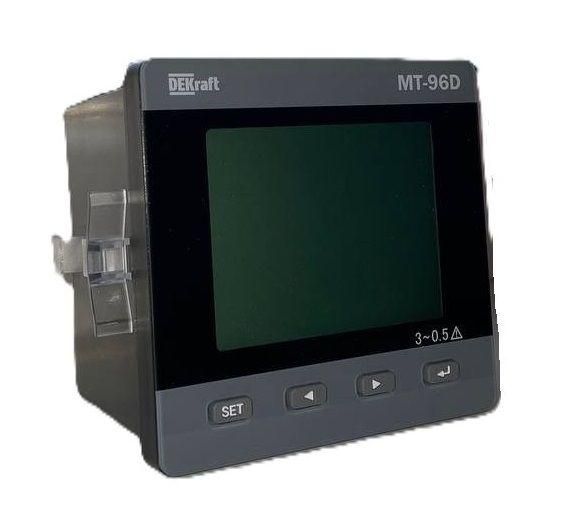

Мультиметр 96х96мм трехфазный, вход 100В 5А, THD, RS485, МТ-96D - 51506DEK APC

Мультиметр 96х96мм трехфазный, вход 100В 5А, THD, RS485, серия МТ-96D от DEKraft - цифровой прибор для точного измерения параметров трёхфазной сети с выводом данных через RS485. Подходит для установки в щитах управления на объектах промышленной автоматизации.

Назначение и область применения

Мультиметр 96х96мм трехфазный, вход 100В 5А, THD, RS485, серия МТ-96D предназначен для постоянного контроля электрических параметров в трёхфазных сетях 50 Гц. Он измеряет напряжение, ток, активную и реактивную мощность, коэффициент мощности, частоту, энергию и уровень гармонических искажений (THD). Устройство устанавливается в шкафы управления, распределительные щиты и системы АСУ ТП, где требуется сбор данных в реальном времени.

Технические характеристики

• Форм-фактор: 96×96 мм, встраиваемый в панель
• Входное напряжение: до 100 В (по вторичным цепям ТН)
• Входной ток: до 5 А (по вторичным цепям ТТ)
• Частота измеряемой сети: 50 Гц
• Измеряемые параметры: U, I, P, Q, S, cosφ, f, энергия, THD
• Выход: интерфейс RS485 для передачи данных (Modbus RTU)
• Тип сигнала: аналоговый сигнал с трансформаторов тока и напряжения
• Питание: от измеряемой цепи (без внешнего источника)

Совместимость и монтаж

Мультиметр 96х96мм трехфазный, вход 100В 5А, THD, RS485, серия МТ-96D совместим с трансформаторами тока (ТТ) класса точности не ниже 0,5 и трансформаторами напряжения (ТН) с выходом 100 В. Для монтажа требуется вырезать отверстие 92×92 мм в панели. Клеммы для подключения проводов расположены сзади - доступны после установки в панель. Кабель RS485 следует экранировать и заземлять экран только с одной стороны. Расстояние до контроллера - до 1200 метров при скорости 9600 бод.

Безопасность и стандарты

Прибор соответствует требованиям безопасности EN 61010-1 (измерительные устройства в электроустановках). Защита корпуса IP50 - допускается использование только внутри закрытых щитов. Напряжение изоляции между входными цепями и корпусом - 2 кВ. Не предназначен для работы во взрывоопасных средах.

Преимущества

• Цифровая обработка сигнала обеспечивает высокую точность и устойчивость к помехам
• Отображение THD позволяет диагностировать качество электроэнергии без дополнительных устройств
• RS485 позволяет интегрировать прибор в систему сбора данных без дополнительных преобразователей
• Автономное питание от измеряемой цепи исключает необходимость подвода внешнего питания
• Стандартный форм-фактор 96×96 мм совместим со всеми типовыми щитами и панелями

Ограничения применения

• Не работает с постоянным током - только с переменным 50 Гц
• Нельзя использовать напрямую с первичными цепями выше 100 В / 5 А - обязательно требуются ТН/ТТ
• Не имеет встроенного дисплея для локального управления - данные видны только на лицевой панели, управление - только через RS485
• Работает только в закрытых помещениях с температурой +5…+40 C
• Не поддерживает протоколы Modbus TCP, Ethernet, Profibus

Примеры использования

• Контроль качества электроэнергии на участке производства с частотниками и сварочными аппаратами
• Сбор данных о потреблении энергии в распределительном щите жилого комплекса
• Интеграция в систему АСУ ТП на заводе для учёта активной и реактивной мощности
• Мониторинг нагрузки на трансформаторы в промышленных подстанциях

Практические советы

• Перед монтажом проверьте соответствие номиналов ТТ и ТН - вход 100 В / 5 А требует именно таких значений на выходе трансформаторов
• Для надёжной связи RS485 используйте двужильный экранированный кабель с twisted pair (например, FTP 2x0,75)
• Настройка параметров (коэффициенты трансформации, единицы измерения) выполняется через программное обеспечение DEKRAFT - не регулируются кнопками на приборе
• При использовании нескольких приборов в одной сети RS485 задавайте им уникальные адреса (1–247)
• Не открывайте корпус при включенном оборудовании - внутренняя схема находится под потенциалом измеряемой цепи
