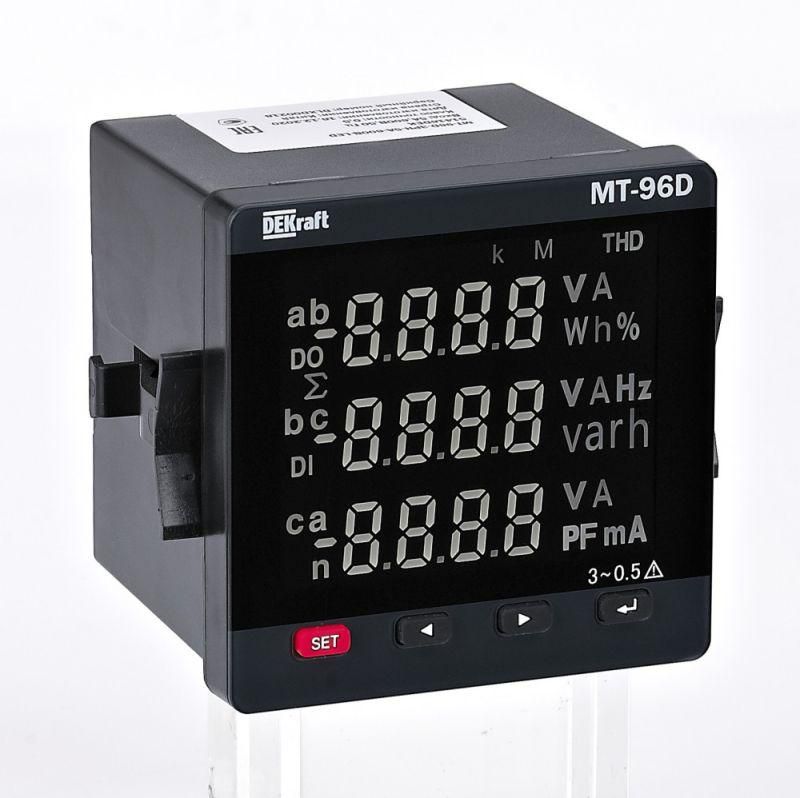

Мультиметр цифровой 96х96мм трехфазный, вход 100В 5А, RS485, LED-дисплей МТ-96D | 51422DEK DEKraft APC

Мультиметр цифровой трехфазный 96×96 мм серии МТ-96D от DEKraft - компактный прибор для одновременного контроля тока, напряжения, мощности и частоты в трёхфазных сетях 50 Гц. Устройство устанавливается в щиты, передаёт данные через RS485 и выводит показания на яркий LED-экран. Артикул 51422dek.

Назначение и область применения

Мультиметр цифровой трехфазный 96×96 мм предназначен для постоянного мониторинга параметров электрооборудования в промышленных системах. Подходит для установки в распределительные щиты, на панели управления станков, насосных станций, конвейеров и других объектов с трёхфазным питанием. Применяется там, где требуется точный учёт энергии, диагностика перегрузок и интеграция в системы автоматизации.

Технические характеристики

• Измеряет: ток до 5 А, напряжение до 100 В, активную и реактивную мощность, частоту, коэффициент мощности
• Класс точности: 0,5 - обеспечивает высокую достоверность показаний для промышленного учета
• Диапазон отображения: до 999,9 единиц (например, 999,9 кВт, 999,9 А)
• Экран: светодиодный (LED), крупные цифры, хорошо виден при слабом освещении
• Питание: 220 В AC - подключение к сети, не требует внешнего БП
• Интерфейс: RS485 - позволяет передавать данные в PLC, SCADA, серверы
• Способ монтажа: врезной / на лицевую панель - фиксируется в проём 92×92 мм
• Гарантия: 3 года

Совместимость и монтаж

Установка выполняется в шкафы с отверстием 92×92 мм. Для подключения используются клеммы на задней стенке устройства. Каждый канал (ток и напряжение) рассчитан на работу с внешними трансформаторами тока (ТТ) и делителями напряжения - сам прибор не работает с напряжением выше 100 В и током выше 5 А. Для работы с сетью 380–400 В необходимо применять соответствующие измерительные преобразователи. Коммуникация по RS485 совместима со всеми устройствами, поддерживающими протокол Modbus RTU. Настраивается через кнопки на корпусе или ПО.

Безопасность и стандарты

Произведён согласно требованиям к промышленному оборудованию. Соответствует нормам безопасности IEC 61010-1 (защита от поражения током). Электромагнитная совместимость соответствует EN 61326-1. Не имеет взрывозащиты - не применяется во взрывоопасных зонах.

Преимущества

• Объединяет функции нескольких приборов: вольтметр, амперметр, ваттметр, частотомер, счетчик мощности
• RS485 позволяет удаленно собирать данные без прокладки лишних проводов
• Яркий LED-дисплей снижает риск ошибочного считывания показаний
• Высокий класс точности 0,5 - допустимо использовать для коммерческого учёта энергии
• Поддержка записи максимумов за день/месяц - помогает выявить пики нагрузки

Ограничения применения

• Не измеряет напряжение выше 100 В - нельзя подключать напрямую к ЛЭП 380 В
• Работает только с током до 5 А - требуются внешние ТТ для больших значений
• Не поддерживает DC - только переменный ток 50 Гц
• Не имеет встроенного батарейного питания - отказ питания = потеря данных
• Не является счётчиком по закону РФ №102-ФЗ - не годится для оплаты поставщикам

Примеры использования

• Контроль потребления на участке с 3-фазными двигателями (насосы, компрессоры)
• Мониторинг качества энергии в цехах с частотниками и импульсной нагрузкой
• Интеграция в систему сбора данных на заводе - передача параметров в HMI или SCADA
• Автоматическое отключение оборудования при превышении предела мощности (при использовании релейного выхода)

Практические советы

• Перед установкой проверьте соответствие габаритов: отверстие в панели должно быть точно 92×92 мм
• Для подключения тока используйте ТТ с коэффициентом трансформации, обеспечивающим ≤5 А на вторичке
• При работе с RS485 обязательно выполните правильную терминировацию и экранирование кабеля
• Чтобы избежать помех, прокладывайте силовые и сигнальные провода отдельно
• Параметры можно изменить после установки - программа доступна через меню на экране
• Не открывайте корпус самостоятельно - гарантия аннулируется
