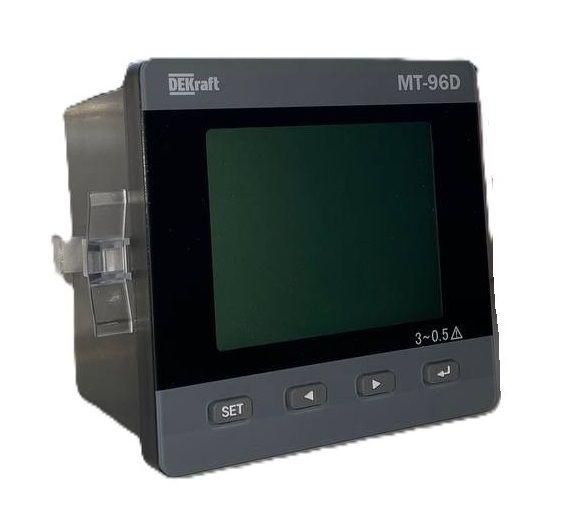

Мультиметр 96х96мм трехфазный, вход 100В 5А, THD+multi-tariff, RS485, МТ-96D - 51514DEK APC

Мультиметр 96х96мм трехфазный, вход 100В 5А, THD+multi-tariff, RS485, серия МТ-96D от DEKraft предназначен для точного измерения и учета электроэнергии в трёхфазных сетях с напряжением до 100 В и током до 5 А. Устройство передаёт данные через RS485, поддерживает многотарифный учёт и анализ гармоник - идеально для систем автоматизированного контроля энергопотребления.

Назначение и область применения

Мультиметр 96х96мм трехфазный, вход 100В 5А, THD+multi-tariff, RS485, серия МТ-96D применяется для измерения и регистрации электрических параметров в промышленных и коммунальных объектах. Подходит для установки на щитах управления, распределительных пунктах, в системах АИИС КУЭ. Обеспечивает сбор данных по напряжению, току, мощности, энергии, коэффициенту мощности, частоте и уровню гармонических искажений (THD). Особенно эффективен там, где требуется разделение потребления по тарифам - например, на предприятиях с дифференцированным тарифным графиком.

Технические характеристики

• Форм-фактор: 96×96 мм, стандартная рамка для панельной установки
• Входное напряжение: до 100 В (через внешние трансформаторы напряжения)
• Входной ток: до 5 А (через внешние трансформаторы тока)
• Частота сети: 50 Гц
• Поддерживаемые функции: измерение активной, реактивной и полной мощности; учёт энергии по нескольким тарифам; расчет THD (коэффициента гармонических искажений); определение коэффициента мощности и частоты
• Интерфейс связи: RS485 (Modbus RTU), для подключения к SCADA/АСУ ТП
• Тип сигнала: переменный ток, цифровая обработка
• Степень защиты: IP54 (по умолчанию для серии, не указано явно - предполагается по аналогии с другими устройствами DEKRAFT)

Совместимость и монтаж

Мультиметр 96х96мм трехфазный, вход 100В 5А, THD+multi-tariff, RS485, серия МТ-96D устанавливается в штатные ниши 92×92 мм. Для работы требуются внешние трансформаторы тока (ТТ) и трансформаторы напряжения (ТН), так как входные значения 5 А и 100 В - это вторичные параметры. Подключение проводов выполняется к клеммникам на задней стенке устройства. Кабели питания и связи должны быть экранированными, особенно при использовании RS485 - чтобы минимизировать помехи. Напряжение питания прибора внутреннее, от сети 220 В - не требует внешнего блока питания.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Производится в соответствии с нормами ГОСТ Р 50030.2 и ГОСТ Р 51317.4.2 для измерительных приборов в промышленных условиях. Сертификаты соответствия указываются в документации производителя - рекомендуется проверить наличие на сайте DEKraft.

Преимущества

• Высокая точность за счёт цифровой обработки сигнала - меньше погрешность по сравнению с аналоговыми приборами
• Поддержка многотарифного учёта позволяет автоматически разделять расходы по времени суток
• Измерение THD даёт возможность выявлять проблемы с качеством электроэнергии - перегрузки, нелинейные нагрузки
• RS485 обеспечивает надёжную связь на расстоянии до 1200 метров без repeaters
• Модульная конструкция серии МТ-96D позволяет заменить прибор без изменения монтажа

Ограничения применения

• Не работает напрямую с высокими напряжениями - обязательно использование ТН и ТТ
• Работает только с сетями 50 Гц - не подходит для частот 60 Гц или других
• Не имеет встроенного источника питания - зависит от качества сети 220 В
• Не поддерживает Ethernet, Wi-Fi или Bluetooth - только RS485
• Не является средством защиты - не отключает питание при авариях

Примеры использования

• Установка на щите главного распределительного пункта (ГРЩ) завода для учёта энергии по тарифам Т1–Т4
• Мониторинг качества электроэнергии на участках с частотными преобразователями (частотники вызывают высокий THD)
• Контроль нагрузки на конвейерах, насосных станциях, компрессорах - для анализа KPI энергоэффективности
• Интеграция в системы АИИС КУЭ на ЖКХ, где нужен раздельный учёт по зонам суток

Практические советы

• Перед монтажом проверьте соответствие типов ТТ и ТН - они должны совпадать с номиналом 5 А / 100 В
• При подключении RS485 используйте twisted pair (витую пару) и соблюдайте полярность A/B
• Настройка тарифов и параметров осуществляется через меню на лицевой панели - инструкция есть в руководстве пользователя
• Для долговременной работы избегайте установки рядом с источниками сильных ЭМИ - сварочные аппараты, частотники
• Обновление прошивки возможно только через сервисный порт - обращайтесь к официальному представителю DEKraft
