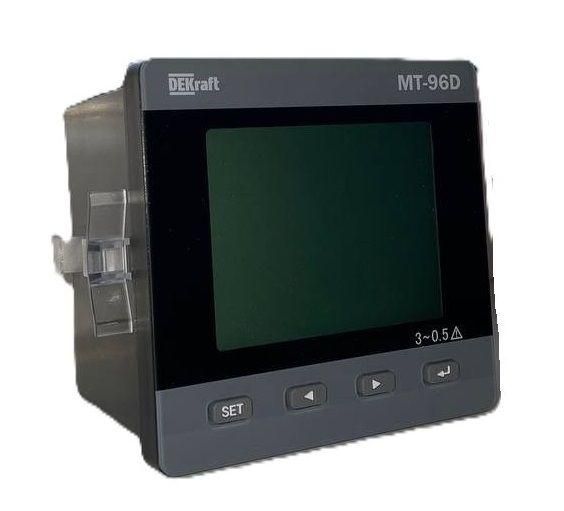

Мультиметр 96х96мм трехфазный, вход 100В 5А, THD+multi-tariff, RS485+DO, МТ-96D - 51515DEK APC

Мультиметр 96х96мм трехфазный МТ-96D от DEKraft предназначен для точного измерения и учета электроэнергии в трёхфазных сетях с напряжением до 100 В и током до 5 А. Устройство поддерживает анализ гармоник (THD), многотарифный учёт и передачу данных через RS485, что делает его удобным решением для автоматизированных систем контроля энергопотребления.

Назначение и область применения

Мультиметр 96х96мм МТ-96D применяется для измерения и регистрации основных электрических параметров в трёхфазных цепях переменного тока частотой 50 Гц. Подходит для установки в щитах управления, на производственных линиях, в коммунальных и промышленных объектах, где требуется мониторинг качества энергии и расчёт потребления по тарифам.

Технические характеристики

• Форм-фактор: 96×96 мм, стандартная рамка для панельной установки
• Входные параметры: напряжение до 100 В, ток до 5 А (через внешние трансформаторы тока)
• Измеряемые величины: напряжение, ток, частота, активная/реактивная/полная мощность, энергия, коэффициент мощности
• Анализ качества сети: расчет Total Harmonic Distortion (THD) для напряжения и тока
• Поддержка многотарифного учёта: возможность настройки нескольких тарифных зон
• Интерфейсы: RS485 (Modbus RTU) для удалённой передачи данных, один выходной контакт DO (дискретный выход)
• Частота сети: 50 Гц
• Тип устройства: цифровой, с дискретизацией сигнала и цифровой обработкой

Совместимость и монтаж

МТ-96D устанавливается в панели с отверстием 92×92 мм. Для работы с токами выше 5 А необходимо использовать внешние трансформаторы тока (ТТ) с соотношением 5 А на вторичной стороне. Кабели питания и связи подключаются к клеммникам на задней стенке корпуса. Разъём RS485 требует экранированного двужильного провода с правильной полярностью A/B. Выход DO можно программно настроить на срабатывание при превышении порогового значения тока, напряжения или энергии.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Произведено в соответствии с нормами для промышленных измерительных приборов. Напряжение на входе не превышает 100 В - это снижает риск поражения током при обслуживании, однако все работы должны выполняться при отключенном питании.

Преимущества

• Высокая точность за счёт цифровой обработки сигнала - минимизация погрешностей
• Интеграция с SCADA и АСКУЭ благодаря RS485 и Modbus
• Работа с THD позволяет выявлять искажения формы сигнала, характерные для нелинейных нагрузок
• Многотарифный режим поддерживает учёт по времени суток - важно для экономического планирования
• Стандартный форм-фактор 96×96 мм совместим с большинством существующих шкафов и панелей

Ограничения применения

• Не работает с постоянным током - только переменный ток 50 Гц
• Максимальное входное напряжение 100 В - нельзя применять в сетях 220/380 В без понижающих трансформаторов напряжения
• Токовый канал рассчитан на 5 А - для больших токов обязательны внешние ТТ
• Отсутствует встроенное питание - устройство требует внешнего источника 220 В или 24 В (не указано в спецификации, проверьте документацию производителя)
• Нет экрана с цветовой индикацией - информация выводится на монохромный ЖК-дисплей

Примеры использования

• Контроль качества электроэнергии на участках с частотными преобразователями (станки ЧПУ, насосы)
• Учёт энергии по тарифам в административных зданиях с несколькими графиками потребления
• Мониторинг нагрузки на распределительных щитах в пищевой промышленности
• Интеграция в системы автоматизации на конвейерах с высоким уровнем гармонических искажений

Практические советы

• Перед монтажом убедитесь, что трансформаторы тока установлены правильно - направление первичного тока должно совпадать с маркировкой на ТТ
• При использовании RS485 используйте терминирующие резисторы 120 Ом на крайних устройствах сети
• Настройка тарифов должна проводиться через ПО производителя - параметры не доступны через кнопки на лицевой панели
• Для долговременной надёжности рекомендуется периодически проверять целостность соединений в клеммах - особенно после первого года эксплуатации
• МТ-96D не является средством защиты - он лишь фиксирует данные; для аварийного отключения нужен отдельный аппарат (например, реле максимального тока)
