Мультиметр 96х96мм трехфазный, вход 100В 5А, THD, RS485+DO, МТ-96D - 51507DEK APC

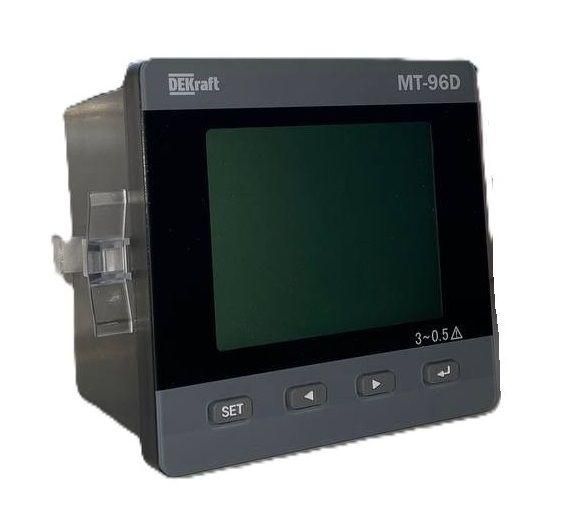

Мультиметр МТ-96D от DEKRAFT - компактный цифровой прибор для точного измерения параметров трёхфазной сети с интерфейсом RS485 и выходом DO, рассчитанный на установку в щиты с габаритами 96×96 мм. Подходит для контроля качества электроэнергии на промышленных объектах.

Назначение и область применения

Мультиметр МТ-96D предназначен для постоянного мониторинга электрических параметров в трёхфазных сетях переменного тока частотой 50 Гц. Он измеряет напряжение, ток, активную и реактивную мощность, коэффициент мощности, частоту, энергию и уровень гармонических искажений (THD). Устройство применяется в системах автоматизированного учёта энергоресурсов, на производствах, в АСУ ТП, в распределительных щитах промышленных объектов, где требуется сбор данных для анализа эффективности потребления.

Технические характеристики

• Габариты: 96 × 96 мм - стандартный формат для панельной установки в шкафы управления
• Входные параметры: до 100 В (напряжение), до 5 А (ток) - требует внешних трансформаторов тока и делителей напряжения для работы в сетях выше этих значений
• Измеряемые величины: U, I, P, Q, S, cosφ, f, E, THD
• Выходы: RS485 (для передачи данных по протоколу Modbus RTU), DIGITAL OUTPUT (DO - импульсный выход для сигнализации или подключения счётчиков)
• Частота сети: 50 Гц
• Тип обработки: цифровая дискретизация сигнала - обеспечивает высокую точность и устойчивость к помехам

Совместимость и монтаж

МТ-96D устанавливается в панели через вырез 92×92 мм. Для подключения к сети 380/220 В необходимо использовать внешние трансформаторы тока (ТТ) с номиналом 5 А и делители напряжения, так как прямой ввод допускается только до 100 В и 5 А. Клеммы для подключения питания, токовых и напряжённых цепей расположены сзади устройства. Интерфейс RS485 позволяет подключить прибор к SCADA-системе или контроллеру - используйте экранированный двужильный кабель, заземлите экран с одной стороны. Выход DO работает как импульсный контакт - можно подключить внешний счётчик или световой индикатор перегрузки.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для устройств класса II (двойная изоляция). Произведён в соответствии с нормами для промышленного оборудования. Сертификаты на соответствие ГОСТ Р 50030.2 и ГОСТ Р 51317.4.21 доступны у производителя DEKRAFT. Не предназначен для использования во взрывоопасных средах.

Преимущества

• Один прибор заменяет несколько аналоговых приборов - показывает сразу все основные параметры трёхфазной сети
• Цифровая обработка снижает влияние температурных колебаний и электромагнитных помех
• RS485 + DO обеспечивают гибкую интеграцию в системы автоматизации
• Функция измерения THD позволяет выявлять проблемы с качеством электроэнергии (искажения формы сигнала)
• Стандартный размер 96×96 мм совместим со всеми типовыми щитами и рамками

Ограничения применения

• Не измеряет постоянный ток - только переменный 50 Гц
• Прямой ввод ограничен 100 В и 5 А - для сетей 380/220 В обязательны внешние ТТ и делители
• Не имеет встроенного источника питания - требует внешнего питания 220 В или 24 В (уточнять у производителя)
• Не поддерживает Ethernet, Wi-Fi или Bluetooth - данные передаются только по RS485
• Работает только с токовыми цепями типа 5 А - несовместим с трансформаторами 1 А

Примеры использования

• Контроль нагрузки на участке конвейера с частотным преобразователем - отслеживание THD и cosφ
• Автоматический учёт энергопотребления в цехе с подключением к серверу через RS485
• Сигнализация превышения порога мощности через выход DO - включение аварийного освещения или отключение группы
• Мониторинг баланса фаз в распределительном щите жилого комплекса

Практические советы

• Перед монтажом проверьте, что трансформаторы тока установлены правильно - полярность важна для корректного измерения мощности
• Настройте адрес RS485 вручную - каждый МТ-96D должен иметь уникальный номер (по умолчанию - 1)
• Используйте терминалы с гайками для надёжного контакта - провода до 2,5 мм2
• Для длительной работы в условиях повышенной влажности рекомендуется установка в закрытый шкаф с IP54+
• Обновляйте прошивку при наличии новых версий от DEKRAFT - повышает стабильность связи и точность измерений
