Муфта вводная с наружной резьбой МВН-НС-М20-МР20 IP67 | zeta45031 ГОФРОМАТИК ЗЭТА

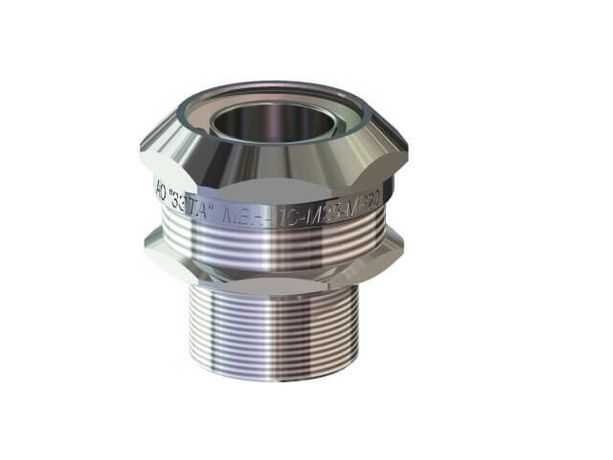

Муфта вводная с наружной резьбой МВН-НС-М20-МР20 IP67 от ЗЭТАРУС предназначена для надёжного ввода кабеля, проложенного в металлорукаве, в оболочку электрооборудования. Благодаря корпусу из нержавеющей стали и степени защиты IP67, она выдерживает агрессивные среды и влажную среду, включая морскую воду.

Назначение и область применения

Муфта вводная МВН-НС-М20-МР20 IP67 используется для герметичного подключения кабельных линий, проложенных в металлорукаве, к корпусам оборудования - например, распределительным щитам, станкам, насосам, автоматическим линиям. Применяется там, где требуется высокая защита от пыли, брызг воды и механических повреждений. Подходит для установки в помещениях с повышенной влажностью, на открытых площадках, в пищевой, химической и морской промышленности.

Технические характеристики

• Размер резьбы: M20×1,5 - внутренняя резьба для присоединения к оборудованию;
• Степень защиты: IP67 - полная защита от пыли и временное погружение в воду до 1 м на 30 минут;
• Номинальный диаметр: 20 мм - соответствует внешнему диаметру металлорукава;
• Материал корпуса: нержавеющая сталь - устойчива к коррозии, не требует покрытия;
• Материал уплотнения: силикон - сохраняет эластичность при экстремальных температурах от –60 C до +150 C;
• Тип соединения: резьбовой, неразъёмный - обеспечивает жёсткую и долговечную фиксацию;
• Количество вводов: один - предназначен для одного металлорукава;
• Исполнение: прямолинейное - позволяет провести кабель без изгибов;
• Климатическое исполнение: В1/ОМ1 - рассчитана на работу в условиях умеренного и тропического климата с возможностью эксплуатации на открытом воздухе;
• Совместимость с защитной трубой: да - можно использовать с металлическими и пластиковыми рукавами подходящего диаметра;
• Рабочая температура: –60…+150 C - подходит для холодильных камер и нагревательных систем.

Совместимость и монтаж

Муфта вводная МВН-НС-М20-МР20 IP67 монтируется путём завинчивания наружной резьбы M20×1,5 в подготовленное отверстие в корпусе оборудования. Для герметизации необходимо предварительно одеть на металлорукав уплотнительный элемент (в комплекте), затем вставить рукав в муфту и затянуть накидную гайку. Обязательно проверьте совпадение наружного диаметра металлорукава с номиналом 20 мм - несоответствие снижает уровень защиты. Инструмент: рожковый или накидной ключ на 24–27 мм. Не используйте силовые рычаги - перегрузка резьбы приведёт к деформации.

Безопасность и стандарты

Муфта соответствует требованиям к герметичности IP67 и устойчивости к агрессивным средам, указанным в описании производителя. Эксплуатируется в соответствии с ПУЭ и ГОСТ Р 51317.28. Конструкция исключает образование искр, что делает её безопасной для взрывоопасных зон класса 1 и 2. Отсутствие покрытия и использование нержавеющей стали обеспечивают соответствие нормам пищевой и фармацевтической промышленности.

Преимущества

• Высокая устойчивость к коррозии благодаря корпусу из нержавеющей стали - срок службы выше, чем у латунных аналогов;
• Силиконовый уплотнитель сохраняет эластичность при минусовых температурах и не теряет герметичность при нагреве до 150 C;
• Подходит для работы в агрессивных средах: фенолы, спирты, антифризы, соляные растворы, озон - не разрушают материалы;
• Не требует обслуживания - неразъёмная конструкция исключает протечки и ослабление крепления;
• Готова к использованию сразу после монтажа - не нуждается в дополнительной герметизации.

Ограничения применения

• Не предназначена для ввода кабелей без металлорукава - без защитной оболочки герметизация не будет гарантирована;
• Не рекомендована для постоянного погружения под воду - IP67 допускает лишь временный контакт;
• Не подходит для кабелей с диаметром более 20 мм - риск повреждения уплотнения и потери защиты;
• При температуре ниже –60 C или выше +150 C возможно изменение свойств силикона - применение вне диапазона запрещено;
• Не следует использовать с пластиковыми рукавами, имеющими тонкую стенку - они могут деформироваться при затяжке.

Примеры использования

• Подключение кабеля от частотного преобразователя к двигателю в цеху с мойкой оборудования;
• Ввод питания в морозильную камеру через металлорукав, проложенный в сыром помещении;
• Присоединение кабеля к датчику уровня в резервуаре с химическими реагентами;
• Монтаж вентиляционного шкафа на открытом участке портовой территории;
• Подключение кабеля к насосу в системе водоочистки, работающему в контакте с солёной водой.

Практические советы

• Перед монтажом проверьте, чтобы металлорукав был целым и не имел заусенец - они могут повредить силиконовое уплотнение;
• Затягивайте накидную гайку равномерно, без рывков - переусердствовать нельзя, иначе треснет уплотнитель;
• Если планируете замену уплотнения - выбирайте оригинальные детали от ЗЭТАРУС; другие материалы могут не обеспечить IP67;
• Для установки в агрессивной среде (например, на морском побережье) регулярно осматривайте резьбу - даже нержавеющая сталь может подвергаться микрокоррозии при длительном контакте с солью;
• Артикул МВН-НС-М20-МР20 IP67 - единственный вариант с нержавеющим корпусом в этой серии; если нужна латунная версия - выбирайте другую модификацию.
