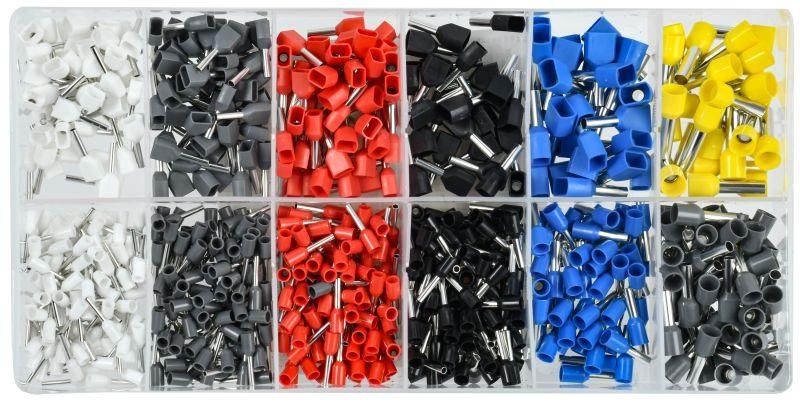

Набор наконечников №1 тип Е/НГИ2 IEK (ИЭК) UNE10-N01-12-0725

Набор наконечников №1 тип Е/НГИ2, НГИ2(н) от IEK предназначен для надёжного оконцевания многожильных проводов и их подключения к клеммам оборудования. Комплект включает наиболее востребованные размеры в удобном кейсе - решение для монтажников, работающих с силовой и слаботочной сетями.

Назначение и область применения

Набор наконечников №1 тип Е/НГИ2, НГИ2(н) используется для подготовки концов многожильных медных проводов перед подключением к клеммникам, автоматическим выключателям, контакторам, распределительным щитам и другому оборудованию. Подходит для работ в жилых, промышленных и коммунальных объектах. Применяется там, где требуется механическая прочность и надёжный электрический контакт без изоляции на конце провода.

Технические характеристики

• Тип наконечника: трубчатый - обеспечивает плотную посадку на проводе и равномерное распределение усилия при обжиме
• Тип соединителя: неизолированный - не имеет внешней изоляционной оболочки, требует дополнительной защиты (например, термоусадкой или изоляцией в клемме)
• Материал: медь, омеднённая - повышает проводимость и защищает от окисления
• Срок службы: 5 лет - гарантирует стабильную работу при соблюдении условий эксплуатации
• Форма: прямоугольный пластиковый кейс - компактный, ударопрочный, позволяет хранить и транспортировать набор без потери элементов

Совместимость и монтаж

Наконечники НГИ2(н) совместимы с проводами, соответствующими заявленному сечению в наборе. Для установки необходим обжимной инструмент с матрицей под трубчатые наконечники. Обжим должен выполняться с достаточным усилием - недостаточно затянутый контакт вызывает перегрев, слишком сильный - повреждает провод. Посадочный диаметр внутреннего канала каждого наконечника точно соответствует сечению провода - проверьте соответствие до начала работы.

Безопасность и стандарты

Набор соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7385-81 для неизолированных наконечников. Использование в цепях переменного и постоянного тока допускается при напряжении до 1000 В. Условия эксплуатации: температура от –40C до +70C, относительная влажность до 90%. Не применяйте в условиях постоянного воздействия открытой воды или агрессивных сред без дополнительной герметизации.

Преимущества

• Укомплектованность: содержит основные размеры, исключающие необходимость докупать отдельные наконечники
• Защита от потерь: пластиковый кейс предотвращает потерю и деформацию деталей
• Стандартное качество: продукция IEK проходит контроль на соответствие параметрам, указанным в нормативах
• Работоспособность при высоких нагрузках: омеднённая медь снижает переходное сопротивление и нагрев

Ограничения применения

• Не подходят для одножильных проводов - рассчитаны исключительно на многожильные
• Не имеют изоляции - обязательна её реализация через клеммы, термоусадку или другие средства
• Запрещено использовать в цепях свыше 1000 В без согласования с проектом
• Не рекомендуются для частых демонтажей - многократный обжим снижает прочность металла

Примеры использования

• Подключение проводов к автоматам в распределительном щите
• Обжим проводов на входе в контакторы и тепловые реле
• Присоединение к клеммам двигателей, насосов, конвейеров
• Монтаж систем освещения и управления в промышленных помещениях

Практические советы

• Перед обжимом удалите изоляцию с провода на длину, равную глубине гильзы наконечника - не больше и не меньше
• Проверяйте соответствие сечения провода и наконечника - даже небольшое расхождение снижает надёжность
• Храните набор в сухом месте - влага способствует окислению меди, особенно при открытом доступе воздуха
• При работе в условиях повышенной влажности используйте термоусадочные трубки после обжима - это продлит срок службы контакта
• Не заменяйте специализированный обжимной инструмент плоскогубцами - результат будет ненадёжным
