Накладка соединительная CGC для крышки осн. 200 гор. оцинк DKC 37394HDZ ДКС

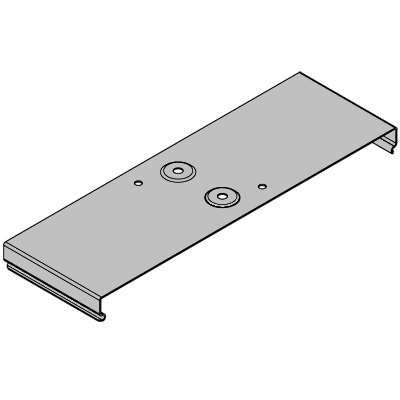

Накладка соединительная для крышки основания 200 мм горячеоцинкованная от DKC (ДКС), артикул 37394hdz, предназначена для надёжного соединения торцов крышек кабельных лотков шириной 200 мм, особенно когда cuts выполнены некачественно или не точно по размеру. Продукт из серии S5 Combitech Специальное исполнение HDZ обеспечивает долгую службу в агрессивных условиях благодаря защите горячим цинком.

Назначение и область применения

Накладка соединительная для крышки основания 200 мм горячеоцинкованная используется для герметичного и механически прочного соединения двух частей крышки кабельного лотка. Особенно актуальна там, где невозможно идеально вырезать крышку - например, после -изменений трассы или при использовании старых систем. Подходит для установки в помещениях с высокой влажностью, на открытых площадках, в промышленных зонах с химическими выбросами или соляным туманом.

Технические характеристики

• Тип изделия: Накладка соединительная для крышки лотка
• Размер совмещаемого лотка: Ширина 200 мм
• Материал: Нержавеющая сталь - обеспечивает жёсткость и устойчивость к деформациям
• Защитное покрытие: Горячее цинкование (гальванопокрытие методом погружения) - слой цинка до 80–100 мкм, повышает срок службы в агрессивной среде
• Толщина материала накладки: 1 мм
• Толщина проволоки лотка: 2,5 мм - соответствует стандартной нагрузке для лотков S5 Combitech
• Высота кабеленесущей системы: 100 мм - совместима с лотками этой высоты
• Тип соединения: Винтовой разъём - позволяет собирать/разбирать без сварки
• Тип шарнирного соединения: Шарнирное - даёт возможность компенсировать небольшие перепады и углы между участками лотка
• Огнестойкость: Да - материал не поддерживает горение, сохраняет целостность при температурном воздействии
• Климатическое исполнение: УХЛ(1,5) - рассчитана на работу при температурах от −50C до +40C, в условиях повышенной влажности и запылённости
• Цвет: Серый - матовая поверхность, не требует окраски

Совместимость и монтаж

Накладка соединительная для крышки основания 200 мм горячеоцинкованная совместима исключительно с кабельными лотками серии S5 Combitech шириной 200 мм. Монтировать её необходимо на стык двух крышек, предварительно совместив кромки. Крепление выполняется через два винта M6, расположенных по бокам накладки. Для точного монтажа рекомендуется использовать гаечный ключ с моментом 3–4 Нм - переусиливать нельзя, чтобы не повредить резьбу в нержавейке. Шарнирное устройство допускает угол отклонения до +-5°, что удобно при проходе через опоры или неровные участки трассы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61537 для кабельных систем. Огнестойкий материал не распространяет пламя и не выделяет токсичных веществ при нагреве выше 300 C. Защита IP67 достигнута за счёт плотного контакта с крышкой лотка и наличием фланцевого уплотнения - хотя сама накладка не является водоуплотнителем, она создаёт условия для достижения класса защиты всей системы.

Преимущества

• Не требуется сварка - сборка осуществляется болтовым соединением, снижает время монтажа и риск повреждения покрытия
• Горячее цинкование гарантирует коррозионную стойкость более чем на 25 лет в условиях UHL(1,5)
• Стальная конструкция с нержавеющей основой сочетает прочность и антикоррозийную защиту
• Шарнирное соединение компенсирует неточности реза и термические расширения
• Подходит для ремонта и модификаций существующих трасс без замены всего лотка

Ограничения применения

• Не применяется для лотков других серий или ширин - несовместима с 150 мм, 250 мм и другими размерами
• Не предназначен для вертикальных участков с большой нагрузкой на кабели - вес кабелей должен передаваться на основание лотка, а не на накладку
• Запрещено использование в местах постоянного механического удара или вибрации выше 10 G - возможна потеря герметичности
• Не следует применять в средах с pH ниже 3 или выше 11 - щелочные и кислотные растворы могут разрушить цинковое покрытие

Примеры использования

• Производственные цеха с технологическим оборудованием - соединение крышек лотков рядом с металлорежущими станками
• Электростанции и подстанции - обеспечение безопасности трасс в сырых помещениях
• Аэропорты и железнодорожные вокзалы - ремонт существующих кабельных путей без демонтажа
• Фармацевтические заводы - работа в условиях мойки оборудования водой и паром

Практические советы

• Перед установкой проверьте, что кромки крышек лотка находятся на одном уровне - накладка не компенсирует больших перепадов (>3 мм)
• Обязательно используйте пластиковые или медные шайбы под головки винтов - предотвращают электрохимическую коррозию при контакте стали и цинка
• При работе в солевых районах (прибрежные зоны) дополнительно смазывайте резьбу винтов противозападной смазкой на основе графита
• Не закручивайте винты полностью сразу - затяните сначала один, потом второй, равномерно, чтобы избежать перекоса
• Проверяйте состояние покрытия каждые 2 года - при появлении белого налёта (цвета цинка) протирайте сухой тканью; при глубоких следах коррозии - замените элемент
