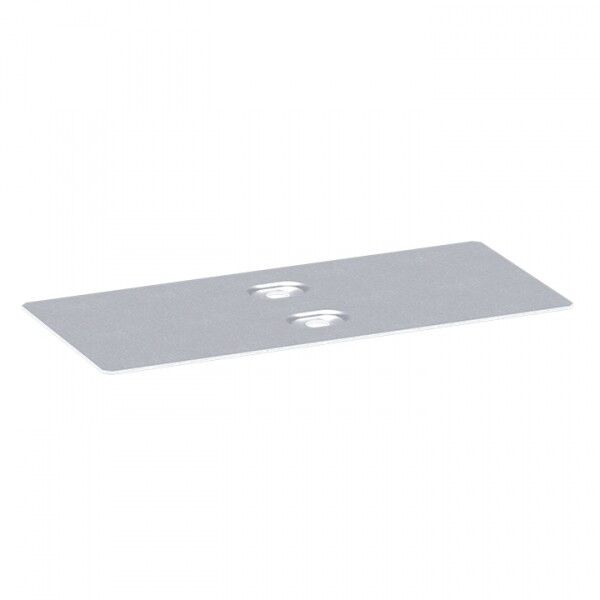

Накладка соединительная на основание 500мм EKF no50010

Накладка на основание соединительная 500 мм от EKF - элемент системы EKF-Line для надежного соединения участков кабельных лотков шириной 500 мм. Применяется в открытых трассах для силовых и слаботочных сетей, обеспечивает механическую прочность и долговечность при монтаже на объектах различной сложности.

Назначение и область применения

Накладка на основание соединительная 500 мм используется для стыковки двух секций кабельного лотка по нижней плоскости - там, где требуется сохранить целостность несущей поверхности. Подходит для установки в помещениях и на улице, в том числе в промышленных зонах, на заводах, в распределительных пунктах и транспортных терминалах. Работает совместно с лотками серии EKF-Line, как с перфорированными, так и с неперфорированными моделями.

Технические характеристики

• Тип изделия: Накладка соединительная
• Ширина лотка: 500 мм - соответствует стандартным размерам лотков EKF-Line
• Материал: Сталь с оцинкованным покрытием по методу Сендзимира - высокая коррозионная стойкость
• Толщина материала: 0,8 мм - достаточна для жесткости без избыточного веса
• Тип соединения: Винтовой разъем - позволяет фиксировать накладку болтами без сварки
• Исполнение: Уголковый соединитель - формирует прочную опорную площадку между лотками
• Цвет: Серый - единообразный внешний вид с другими элементами системы
• Гарантийный срок: 36 месяцев - подтверждает качество материалов и технологии

Совместимость и монтаж

Накладка на основание соединительная 500 мм совместима исключительно с лотками серии EKF-Line шириной 500 мм. Для монтажа используются стандартные болты M6 или M8 (не входят в комплект). Крепление выполняется через предварительно просверленные отверстия в уголке накладки - она плотно прилегает к нижнему ребру лотка. Монтаж возможен как до, так и после укладки кабелей. Не требует специального оборудования - достаточно гаечного ключа.

Безопасность и стандарты

Произведено из стали с оцинкованным покрытием по методу Сендзимира - соответствует требованиям ГОСТ 14918 и ISO 1461 по защите от коррозии. Покрытие обеспечивает безопасную работу в условиях повышенной влажности и химически активной среды. Соответствует нормам безопасности для электромонтажных систем согласно ПУЭ и ГОСТ Р 50571.

Преимущества

• Высокая прочность благодаря угловой форме и толщине 0,8 мм - выдерживает нагрузки от кабелей и собственного веса
• Оцинковка по методу Сендзимира - равномерное, адгезивное покрытие, устойчивое к механическим повреждениям при монтаже
• Винтовое соединение - позволяет демонтировать и переустанавливать без потери герметичности или деформации
• Серый цвет - легко сочетается с другими элементами системы EKF-Line, снижает контрастность при осмотре
• Гарантия 3 года - подтверждает надежность в длительной эксплуатации

Ограничения применения

• Не предназначен для использования в качестве самостоятельного несущего элемента - работает только как соединитель между двумя лотками
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или температур выше +80 C
• Не совместим с лотками других серий или брендов - даже при одинаковой ширине 500 мм форма профиля может отличаться
• Не обеспечивает герметизации - для защиты от воды и пыли необходимо использовать крышки и уплотнители

Примеры использования

• Соединение двух участков лотка на производственной линии, где требуется изменение направления трассы без разрыва кабелей
• Ремонт поврежденного участка кабельной трассы - замена части лотка с использованием новой накладки вместо сварки
• Монтаж в подземных каналах и коллекторах - благодаря антикоррозийному покрытию служит долго даже во влажной среде
• Обустройство трасс в серверных помещениях - обеспечивает четкую, аккуратную стыковку без лишних элементов

Практические советы

• Перед монтажом проверьте, что торцы лотков точно совпадают по уровню - неровность вызывает напряжение в соединении
• Используйте болты с шайбами - они распределяют нагрузку и предотвращают продавливание оцинкованного слоя
• При работе в агрессивной среде (например, на химзаводе) дополнительно контролируйте состояние покрытия каждые 6–12 месяцев
• Запасайтесь несколькими накладками на случай аварийного ремонта - они не занимают много места, но экономят время
• Не используйте эту накладку для вертикальных переходов - для них предусмотрены другие элементы системы EKF-Line
