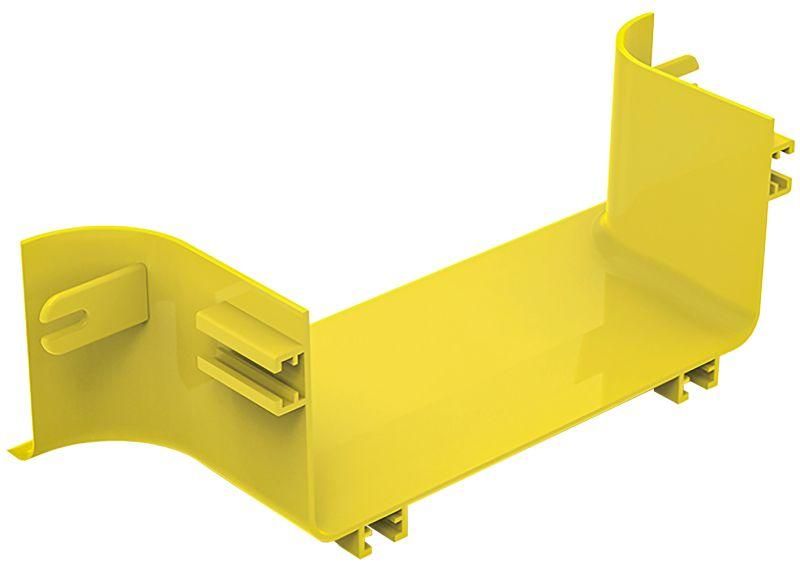

Накладка торцевая оптич. лотка 240мм ITK DS-240-LL26E IEK

Накладка торцевая или тройник врезной оптического лотка 240 мм ITK - элемент завершения кабельного канала для защиты и организации траектории оптоволоконных кабелей в центрах обработки данных. Артикул ds-240-ll26e совместим с лотками ITK шириной 240 мм и обеспечивает герметичное закрытие торца.

Назначение и область применения

Накладка торцевая или тройник врезной оптического лотка 240 мм ITK используется для герметичного закрытия концов кабельных лотков, где проходят оптические кабели. Применяется в ЦОДах, серверных помещениях и на объектах с высокими требованиями к упорядоченной прокладке волоконно-оптических линий. Предназначена исключительно для работы с лотками ITK шириной 240 мм.

Технические характеристики

• Ширина лотка: 240 мм - соответствует стандартному размеру кабельных каналов ITK;
• Высота кабеленесущей системы: 100 мм - совпадает с высотой основных лотков серии ITK;
• Тип соединения: винтовой разъём - фиксация осуществляется болтами, обеспечивая надёжную сборку без деформаций;
• Исполнение: стыковая пластина - плоская форма для плотного примыкания к торцу лотка;
• Материал: пластик - легкий, химически стойкий, не проводит ток;
• Цвет: желтый - визуально выделяет зону окончания трассы, упрощает обслуживание;
• Срок службы: 25 лет - рассчитана на долговременную эксплуатацию в условиях постоянной нагрузки;
• Защитное покрытие поверхности: необработанная - поверхность матовая, без антикоррозийного или глянцевого слоя.

Совместимость и монтаж

Накладка торцевая или тройник врезной оптического лотка 240 мм ITK совместима только с кабельными лотками ITK того же размера - 240×100 мм. Устанавливается на открытый торец лотка с помощью винтового соединения. Для монтажа требуется доступ к внутренней стороне лотка и стандартный набор инструментов: отвертка и шестигранники (если используются специальные болты). Не рекомендуется использовать с лотками других производителей - возможны расхождения по форме крепёжных отверстий и геометрии бортов.

Преимущества

• Обеспечивает механическую защиту концов кабельной трассы от внешних воздействий;
• Удерживает кабели внутри лотка, предотвращая выпадение или перегиб;
• Желтый цвет повышает видимость границы трассы - удобно при плановой проверке и ремонте;
• Пластиковое исполнение не влияет на передачу сигнала в оптоволокне - не создаёт помех;
• Винтовое крепление позволяет многократно демонтировать и переустанавливать накладку без потери прочности.

Ограничения применения

• Не предназначена для установки на изгибах, поворотах или ответвлениях - для этих целей нужны другие типы фитингов;
• Не защищает от прямого попадания воды - не применяется во влажных средах без дополнительной герметизации;
• Не подходит для лотков с другой шириной - даже небольшие отклонения (например, 238 мм) могут препятствовать плотному прилеганию;
• Не имеет IP-защиты - не используйте в пыльных или агрессивных средах без внешнего кожуха.

Примеры использования

• Завершение горизонтальной трассы в ряду стоек серверов в ЦОДе;
• Финишный элемент на конце вертикального кабельного канала, выходящего из подпольного пространства;
• Заглушка на торце лотка, где не предусмотрено дальнейшее продолжение трассы;
• Решение для временного закрытия лотка до подключения оборудования.

Практические советы

• Перед монтажом убедитесь, что все оптические кабели полностью помещены в лоток - накладка не должна давить на них;
• Проверьте соответствие размеров: лоток 240 мм × 100 мм, артикул ds-240-ll26e - точное соответствие гарантирует плотное прилегание;
• Не затягивайте винты слишком сильно - пластик может растрескаться;
• Если лоток установлен в зоне с повышенной запыленностью, рекомендуется дополнительно применить термоусадочные трубки или герметик на кромках накладки;
• При замене старых элементов - сохраните оригинальные болты: они подобраны по длине и шагу резьбы для этого типа накладки.
