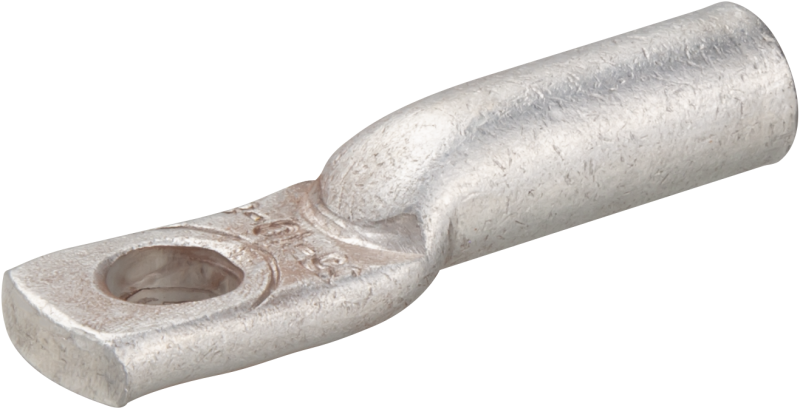

Наконечник 80 208 NET-ТА-240-20-20 алюм. (уп.10шт) Navigator 80208

Наконечник кабельный обжимной Navigator NET-ТА-240-20-20 алюминиевый предназначен для надёжного соединения алюминиевых проводов с контактными элементами. Упаковка содержит 10 штук - удобна для профессионального монтажа и пополнения запасов на объекте.

Назначение и область применения

Этот наконечник используется для оконцевания алюминиевых жил кабелей сечением до 240 мм2. Применяется там, где требуется прочное и долговечное соединение: распределительные щиты, трансформаторы, заземление, силовые цепи промышленного оборудования. Подходит для работы с болтовыми и зажимными контактами.

Технические характеристики

• Материал: алюминий - легкий, хорошо проводит ток, устойчив к коррозии в нормальных условиях
• Сечение кабеля: 240 мм2 - рассчитан на большие токи, подходит для мощных установок
• Диаметр отверстия: 20 мм - соответствует болтам M20
• Общая длина: 80 мм - обеспечивает достаточную глубину захода при обжиме
• Форма: трубчатая, с фланцем - позволяет равномерно распределить усилие при обжиме
• Упаковка: 10 штук в комплекте - оптимально для серийного монтажа

Совместимость и монтаж

Наконечник Navigator NET-ТА-240-20-20 совместим с обжимным инструментом, поддерживающим матрицы для алюминиевых наконечников сечением 240 мм2 и диаметром отверстия 20 мм. Перед обжимом необходимо зачистить жилу кабеля, удалить оксидную плёнку и нанести антиоксидантную пасту. Обжим выполняют двумя-тремя ударами, чтобы форма наконечника плотно охватила жилу без повреждений.

Безопасность и стандарты

Изделие соответствует требованиям к качеству соединений в электроустановках. Хотя явного указания стандарта в данных нет, конструкция соответствует распространённым практикам ГОСТ Р МЭК 60947-7-1 и IEC 60352-2 для обжимных наконечников. Для безопасной эксплуатации соблюдайте допустимые токовые нагрузки для алюминиевых проводников указанного сечения.

Преимущества

• Алюминиевый корпус снижает вес по сравнению с медными аналогами
• Стандартная длина 80 мм и диаметр 20 мм обеспечивают универсальность в сборке
• Равномерная форма способствует однородному обжиму без перекосов
• Упаковка из 10 штук экономит время на закупке и хранении

Ограничения применения

• Не применяется для медных кабелей - материал несовместим, возможен гальванический эффект
• Не рекомендован для частых демонтажей - многократные разборки снижают надёжность контакта
• Требует обязательного применения антиоксидантной смазки при монтаже в условиях повышенной влажности
• Не подходит для кабелей с сечением менее 150 мм2 - слишком большой внутренний объём снижает механическую устойчивость

Примеры использования

• Подключение алюминиевой шины к выводу силового трансформатора
• Заземление распределительного щита через алюминиевый провод 240 мм2
• Соединение кабеля от воздушной ЛЭП с вводом в КТП
• Монтаж в системах питания крупных насосов, конвейеров, печей

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия (20 мм) болту или зажиму - не используйте адаптеры
• При работе в агрессивной среде (промышленность, улица) всегда наносите специальную пасту против окисления
• Выбирайте обжимной инструмент с регулировкой усилия - переобжим может треснуть алюминий
• Храните наконечники в сухом месте - даже алюминий может окисляться при длительном воздействии влаги
• Для контроля качества после монтажа проверяйте усилие затяжки и наличие люфта в соединении
