Наконечник 80 234 NET-ГМЛ-10 гильза медная луженая (уп.100шт) Navigator 80234

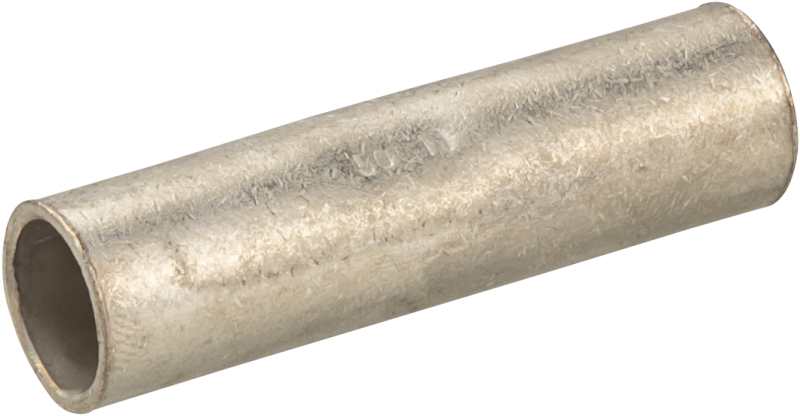

Наконечник 80 234 NET-ГМЛ-10 - медная луженая гильза для надежного соединения проводов сечением до 10 мм2. Подходит для монтажа в клеммниках, контакторах и автоматических выключателях. Бренд Navigator, артикул 80234.

Назначение и область применения

Наконечник 80 234 NET-ГМЛ-10 предназначен для оконцевания одножильных и многожильных медных проводов. Обеспечивает прочный и долговечный контакт при подключении к зажимам оборудования. Применяется в силовой и управляющей электронике: распределительных щитах, пультах управления, станках, конвейерах, системах автоматизации.

Технические характеристики

• Материал гильзы: медь, луженая поверхность
• Сечение провода: до 10 мм2
• Тип наконечника: трубчатый, с изоляцией (без изолирующего корпуса)
• Размер гильзы: внутренний диаметр соответствует стандартному зажиму на 10 мм2
• Упаковка: 100 штук в одной упаковке
• Серия: NET-ГМЛ - профессиональные наконечники для тяжелых условий эксплуатации

Совместимость и монтаж

Наконечник 80 234 NET-ГМЛ-10 совместим с большинством клеммных зажимов, рассчитанных на провод 10 мм2. Для установки требуется обжимной инструмент с матрицей для медных наконечников. Убедитесь, что инструмент имеет правильную форму и усилие - недостаточное обжатие снижает надежность контакта, избыточное - повреждает гильзу. Луженая поверхность предотвращает окисление и обеспечивает стабильный контакт даже при частой замене проводов.

Безопасность и стандарты

Изготовлен в соответствии с требованиями к качеству медных наконечников для электроустановок. Луженая поверхность соответствует нормам по защите от коррозии. Серия NET-ГМЛ прошла проверку на механическую прочность и термическую стойкость в условиях промышленного использования.

Преимущества

• Луженая медь - меньше окисления, лучше проводимость, длительный срок службы
• Высокая точность размеров - гарантирует плотный контакт без люфтов
• Упаковка по 100 шт. - удобна для крупных проектов и постоянного использования
• Серия NET-ГМЛ - оптимальное сочетание цены и качества для профессионального монтажа

Ограничения применения

Не предназначены для работы с алюминиевыми проводами - возможен химический контакт и разрушение соединения. Не подходят для высоких частот (>50 Гц) в чувствительной радиоэлектронике - из-за отсутствия экранирования. Не рекомендуются для открытого монтажа вне защиты - хотя лужение защищает от влаги, сам наконечник не имеет IP-защиты.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Обжим проводов к клеммам контакторов и реле
• Фиксация заземляющих жил в распределительных устройствах
• Монтаж цепей управления на промышленных станках

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - лишняя изоляция внутри ухудшает контакт
• Используйте только обжимные клещи с матрицей для медных наконечников 10 мм2 - обычные плоскогубцы не обеспечивают нужного давления
• Проверьте качество обжима: после сжатия гильза должна плотно охватывать провод, без видимых трещин и перекосов
• Храните в сухом месте - хоть лужение защищает от коррозии, повышенная влажность может вызвать потемнение поверхности
• Артикул 80234 - один из самых востребованных в линейке Navigator; всегда имейте запас в мастерской
