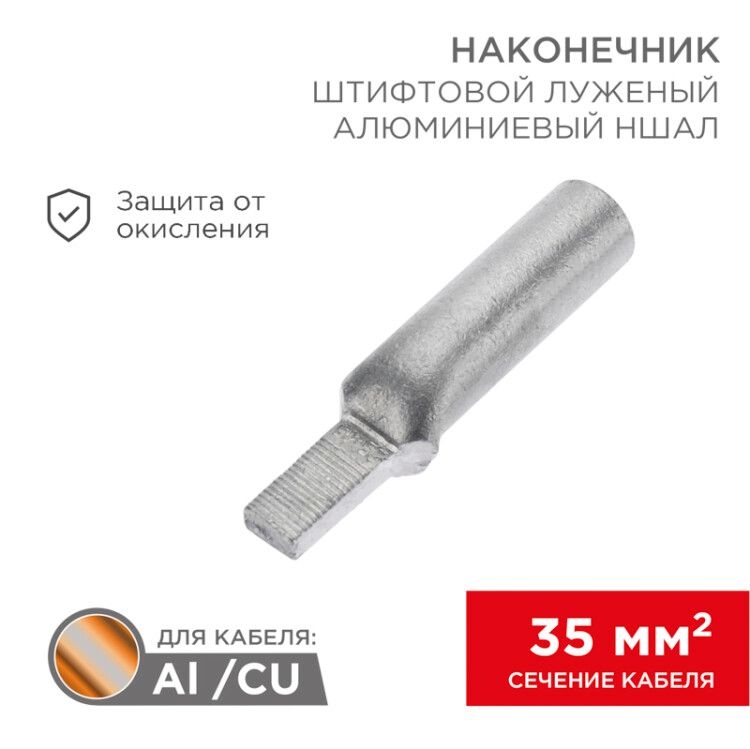

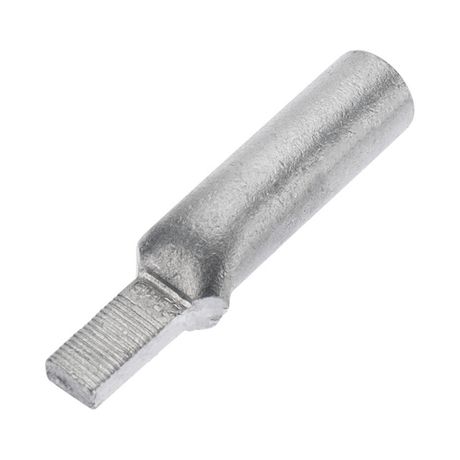

Наконечник алюминиевый луженый штифтовой НШАЛ 35-20 (в упак. 30 шт.) | 07-4414-1 REXANT MEET

Наконечник штифтовой алюминиевый луженый НШАЛ 35-20 (упаковка 30 шт.) от REXANT предназначен для надежного оконцевания алюминиевых и сталеалюминиевых проводов с последующим болтовым соединением. Этот тип наконечника обеспечивает устойчивый контакт в условиях повышенной влажности и агрессивной среды благодаря лужению поверхности.

Назначение и область применения

Наконечник штифтовой алюминиевый луженый НШАЛ 35-20 используется для подготовки алюминиевых проводников к болтовому соединению с зажимами, шинами, коммутационными аппаратами и другим электрооборудованием. Подходит для силовых цепей в распределительных устройствах, трансформаторных подстанциях, наружных установках и промышленном оборудовании, где применяются алюминиевые жилы.

Технические характеристики

• Номинальное поперечное сечение: 35 мм2 - соответствует проводам с таким сечением, обеспечивающим ток до 120–140 А в зависимости от условий прокладки;
• Диаметр отверстия хвостовика: 20 мм - позволяет использовать болты М16–М20 для фиксации;
• Материал: алюминий - легкий, хорошо проводящий металл, совместимый с алюминиевыми проводами;
• Покрытие: лужение - слой олова защищает поверхность от окисления и снижает переходное сопротивление;
• Форма сечения: круглая - обеспечивает равномерное распределение давления при опрессовке;
• Конструкция втулки: длинная - увеличивает площадь контакта при опрессовке, повышает механическую прочность соединения;
• Цвет: серый - характерный цвет алюминиевой основы с луженым покрытием;
• Способ монтажа: опрессовка - требует специального инструмента для обжима;
• Совместимость с проводом: сталеалюминиевый / алюминиево-стальной - подходит для многожильных и одножильных проводов этих типов;
• Упаковка: 30 штук - удобна для крупных проектов и постоянного использования.

Совместимость и монтаж

Наконечник штифтовой алюминиевый луженый НШАЛ 35-20 рассчитан исключительно на алюминиевые и сталеалюминиевые провода. Применять его для медных проводов нельзя - возникает риск гальванической коррозии.

Для монтажа требуется пресс-клещи с матрицей, подходящей под сечение 35 мм2 и форму штифтового наконечника. Обжим должен выполняться в двух местах - на втулке и на переходе к хвостовику. После опрессовки проверьте герметичность соединения: между проводом и втулкой не должно быть люфта.

Рекомендованная длина зачистки провода - 25–30 мм. Убедитесь, что провод полностью вошел в втулку перед обжимом.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-91 «Наконечники штифтовые алюминиевые». Луженое покрытие снижает риск нагрева в месте контакта, что важно для долговременной работы под нагрузкой. Соответствие стандарту гарантирует механическую прочность и электрическую надежность при эксплуатации в соответствии с нормами ПУЭ.

Преимущества

• Лужение предотвращает образование оксидной плёнки на алюминии - продлевает срок службы контакта;
• Высокая механическая прочность благодаря длинной втулке - снижается вероятность разрушения при вибрации или перегрузках;
• Легкий вес алюминия - удобен при работе на высоте и в труднодоступных местах;
• Совместимость с распространенными болтами М16–М20 - не требует замены стандартных крепежей;
• Упаковка по 30 шт. - экономически выгодна для профессионального использования.

Ограничения применения

• Не допускается использование с медными проводами - возможна быстрая коррозия на границе металлов;
• Не предназначена для частых демонтажей - после нескольких разборок контакт теряет плотность;
• Не рекомендуется применять в условиях постоянного воздействия агрессивных химических веществ (например, кислотных паров);
• Требуется точное соблюдение технологии опрессовки - некачественный обжим приведёт к перегреву и выходу из строя.

Примеры использования

• Подключение алюминиевых кабелей к шинам в распределительных щитах 6(10)/0,4 кВ;
• Соединение проводов на воздушных линиях с ответвлениями к трансформаторам;
• Присоединение клемм к выводам автоматических выключателей и рубильников в промышленных установках;
• Монтаж заземляющих контуров из алюминиевых проводников.

Практические советы

• Перед монтажом протрите провод и внутреннюю часть наконечника от грязи и оксидов - даже лужение не компенсирует плохую подготовку поверхности;
• Выбирайте пресс с матрицей, точно соответствующей форме НШАЛ - используйте метки на инструменте или таблицы производителя;
• Проверяйте усилие обжима: недостаточное давление вызывает проскальзывание, избыточное - деформацию втулки;
• После монтажа затяните болт с моментом, указанным в документации оборудования - обычно 35–50 Нм для М16;
• Храните наконечники в сухом помещении - хотя они луженые, длительное воздействие влаги может повредить покрытие.
