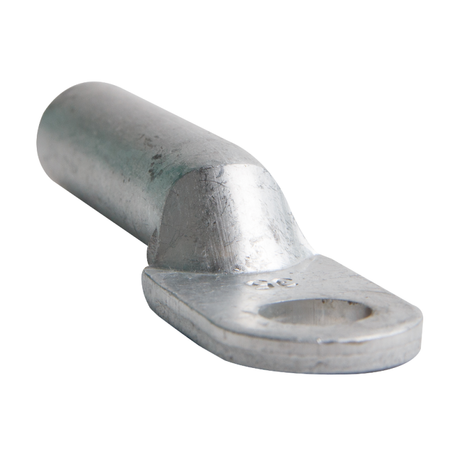

Наконечник алюминиевый OptiKit L-DL-150-12 | 278151 КЭАЗ

Наконечник алюминиевый L-DL-150-12 КЭАЗ предназначен для надёжного соединения алюминиевых проводов и кабелей сечением 150 мм2 через опрессовку, обеспечивая электрический контакт на напряжение до 10 кВ. Этот элемент из серии OptiKit L/C от КЭАЗ применяется в распределительных сетях, трансформаторных подстанциях и силовых щитах.

Назначение и область применения

Наконечник алюминиевый L-DL-150-12 КЭАЗ используется для оконцевания алюминиевых жил после удаления изоляции. Он позволяет создать прочное и долговечное соединение с шиной, зажимом или другим оборудованием. Применяется в высоковольтных системах до 10 кВ, где требуется устойчивость к механическим нагрузкам и перепадам температур. Подходит для монтажа в распределительных устройствах, трансформаторах, коммутационной аппаратуре и на воздушных линиях.

Технические характеристики

• Тип изделия: Наконечник
• Номинальное поперечное сечение: 150 мм2
• Диаметр отверстия: 12 мм
• Материал: Алюминий
• Номинальное напряжение: 10 кВ
• Рабочий температурный диапазон: от -40 C до +80 C
• Форма гильзы: Короткая
• Форма поперечного сечения: Круглая
• Покрытие: Без покрытия
• Цвет: Серый

Совместимость и монтаж

Наконечник алюминиевый L-DL-150-12 КЭАЗ совместим с алюминиевыми проводами и кабелями сечением от 16 до 300 мм2. Для установки необходимо:

• Зачистить жилу на длину, соответствующую глубине гильзы (без повреждения провода);
• Вставить жилу в гильзу до упора;
• Обжать специальным прессом с матрицей, подходящей под диаметр 12 мм и форму короткой гильзы.

Не используйте плоскогубцы или другие нештатные инструменты - это снижает надёжность контакта. Убедитесь, что обжим выполнен равномерно по всей длине гильзы.

Безопасность и стандарты

Изделие соответствует требованиям к применению в электрических сетях до 10 кВ. Произведено в соответствии с технологическими нормами КЭАЗ. Отсутствие покрытия требует контроля условий эксплуатации - особенно в агрессивных средах. Герметичность соединения достигается исключительно за счёт качественной опрессовки.

Преимущества

• Высокая электропроводность алюминия обеспечивает минимальные потери энергии.
• Короткая форма гильзы уменьшает габариты соединения, удобна при ограниченном пространстве.
• Устойчивость к широкому диапазону температур (-40…+80 C) делает изделие пригодным для работы в холодных регионах и нагреваемых помещениях.
• Совместимость с широким спектром сечений (16–300 мм2) позволяет использовать один тип наконечника в различных проектах.

Ограничения применения

• Не предназначена для медных проводов - использование с медью вызывает гальваническую коррозию.
• Отсутствие защитного покрытия делает наконечник чувствительным к влаге, хлоридам и агрессивным газам - не рекомендуется для открытого монтажа в условиях повышенной влажности без дополнительной защиты.
• Не следует применять в местах постоянного механического трения или вибрации без фиксации корпусом или креплением.
• Диаметр отверстия 12 мм ограничивает возможность подключения к болтам большего размера - проверьте соответствие крепёжных элементов перед монтажом.

Примеры использования

• Подключение алюминиевой жилы 150 мм2 к шине в распределительном устройстве 10 кВ.
• Оконцевание кабеля в трансформаторной подстанции с последующим креплением к выводу выключателя.
• Соединение фазного провода в воздушной линии с ответвлением на опору.
• Монтаж в силовых щитах промышленных объектов с алюминиевой проводкой.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода и наконечника - даже небольшая разница может привести к перегреву.
• При работе в сырых условиях после опрессовки рекомендуется герметизация места соединения термоусадочной трубкой или бандажом.
• Для обслуживания и диагностики учтите, что серый цвет не маскирует следы окисления - регулярно осматривайте поверхность на наличие белого налёта.
• Артикул 278151 - единственный номер для заказа этого конкретного типа; не заменяйте аналогами без проверки диаметра отверстия и формы гильзы.
• Храните наконечники в сухом месте - алюминий не ржавеет, но оксидная плёнка может затруднять обжим.
