Наконечник алюминиевый OptiKit L-ТА 16-8-5,4 ГОСТ 9581 | 324335 КЭАЗ

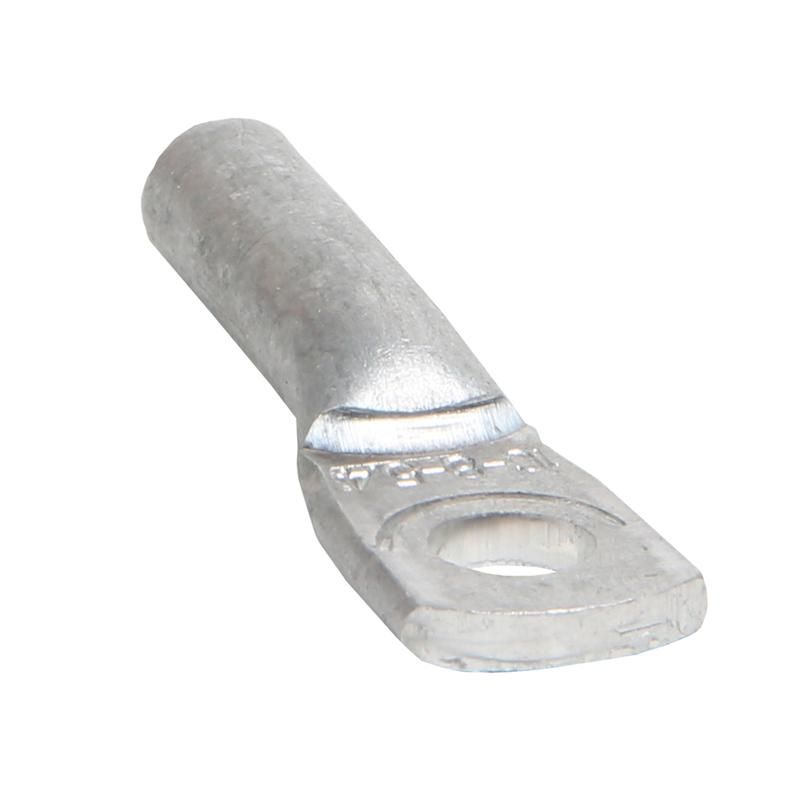

Наконечник алюминиевый L-ТА 16-8-5,4 ГОСТ 9581 КЭАЗ - это соединительный элемент для оконцевания алюминиевых и сталеалюминиевых проводов сечением 16 мм2, предназначенный для надёжного подключения к оборудованию с помощью опрессовки. Бренд КЭАЗ обеспечивает соответствие изделий требованиям ГОСТ 9581-80.

Назначение и область применения

Наконечник алюминиевый L-ТА 16-8-5,4 ГОСТ 9581 КЭАЗ используется для оконцевания одножильных и многожильных проводов с алюминиевой или сталеалюминиевой жилой. Применяется там, где требуется прочное и долговечное соединение с болтовыми зажимами - например, в распределительных устройствах, трансформаторах, выключателях и других аппаратах высоковольтной сети до 35 кВ.

Технические характеристики

• Номинальное сечение провода: 16 мм2
• Материал: алюминий (высокоочищенный, соответствует ГОСТ)
• Размер резьбы: М8 (метрическая резьба диаметром 8 мм)
• Конструкция: короткая - компактная форма для ограниченного пространства
• Форма поперечного сечения: круглая - совместима с цилиндрическими контактными поверхностями
• Количество крепёжных отверстий: одно
• Цвет: серый - характерен для алюминиевых наконечников
• Совместимость с проводом: сталеалюминиевые / алюминиево-стальные жилы

Совместимость и монтаж

Наконечник алюминиевый L-ТА 16-8-5,4 ГОСТ 9581 КЭАЗ устанавливается исключительно методом опрессовки. Для этого необходим пресс с матрицей, подходящей под сечение 16 мм2 и тип наконечника. Убедитесь, что диаметр отверстия в зажиме оборудования соответствует резьбе М8. Не используйте сварку, пайку или механическую затяжку - это нарушает целостность соединения и снижает надёжность.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 9581-80, который регламентирует форму, размеры, материалы и испытания алюминиевых наконечников. Соответствие стандарту гарантирует безопасную работу при напряжении до 35 кВ. Сертифицировано для применения в энергетических установках, промышленном оборудовании и распределительных сетях.

Преимущества

• Высокая электропроводность алюминия - минимизирует потери при передаче тока
• Короткая конструкция позволяет использовать в плотно укомплектованных щитах и шкафах
• Устойчивость к коррозии благодаря качественной обработке поверхности
• Одно отверстие упрощает монтаж и исключает перекос при затяжке
• Совместимость с популярными пресс-клещами и гидравлическими прессами

Ограничения применения

• Не предназначен для медных проводов - использование с медью вызывает гальваническую коррозию
• Не рекомендован для переменного тока выше 35 кВ - превышение напряжения нарушает изоляционную целостность системы
• Не допускается повторное использование после демонтажа - опрессовка деформирует металл, восстановить герметичность невозможно
• Требуется точное соблюдение усилия при опрессовке - недостаточное давление ведёт к плохому контакту, избыточное - к трещинам в жиле

Примеры использования

• Подключение алюминиевых кабелей к выводам силового трансформатора
• Завершение фазных проводов в ячейках КРУ 6–35 кВ
• Присоединение к шинам распределительных устройств на подстанциях
• Монтаж в системах освещения и питания промышленных конвейеров с алюминиевой проводкой

Практические советы

• Перед опрессовкой зачистите жилу на длину, равную глубине гильзы наконечника - не более 10–12 мм
• Выбирайте пресс с матрицей, указанной производителем для L-ТА 16 мм2 - не заменяйте её универсальными насадками
• Проверьте посадку наконечника на жилу: после опрессовки не должно быть люфта или видимых трещин
• При работе в условиях повышенной влажности или агрессивной среды дополнительно смажьте контактную поверхность антикоррозийной пастой
• Обязательно проверяйте посадочный диаметр болта - он должен точно соответствовать М8; при использовании шайб следите, чтобы они не смещали нагрузку
