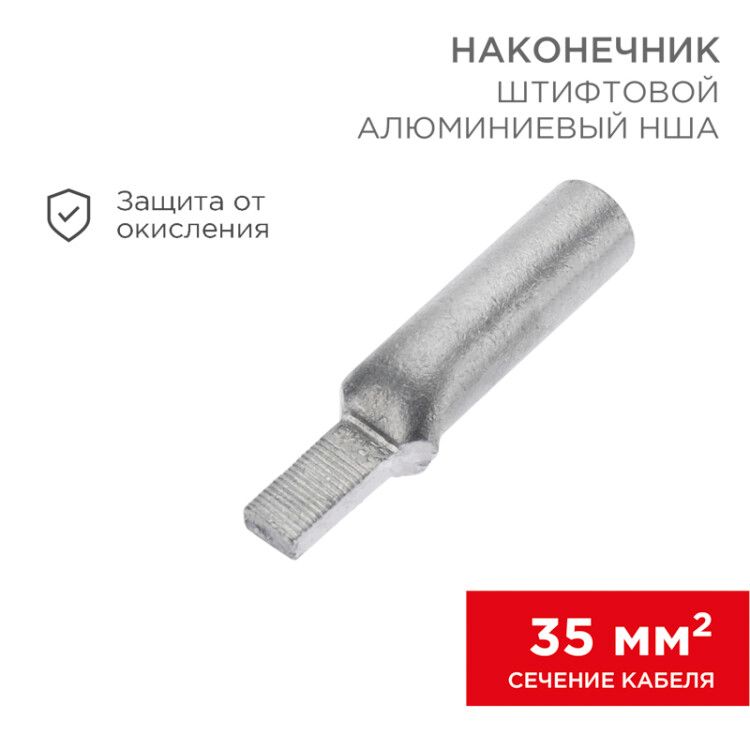

Наконечник алюминиевый штифтовой НША 35-20 (в упак. 30 шт.) | 07-4414 REXANT MEET

Наконечник штифтовой алюминиевый НША 35-20 (упаковка 30 шт.) от REXANT - это элемент для надёжного соединения алюминиево-стальных проводов с болтовыми контактами оборудования. Применяется там, где важна устойчивость к механическим нагрузкам и долговечность контакта.

Назначение и область применения

Наконечник штифтовой алюминиевый НША 35-20 используется для оконцевания алюминиево-стальных проводов сечением до 35 мм2. После опрессовки он позволяет закрепить провод на болтовых зажимах - например, на шинах распределительных щитов, клеммах автоматических выключателей, трансформаторах или коммутационной аппаратуре. Подходит для силовых цепей в промышленных установках, энергообъектах и на объектах ЖКХ.

Технические характеристики

• Тип: штифтовой наконечник
• Материал: алюминий (высокая проводимость, низкая плотность)
• Номинальное сечение провода: 35 мм2
• Внутренний диаметр хвостовика: 20 мм
• Форма поперечного сечения: круглая
• Конструкция втулки: длинная - обеспечивает большую площадь опрессовки и равномерное распределение давления
• Покрытие: отсутствует - поверхность матовая серая, без антикоррозийного слоя
• Упаковка: 30 штук

Совместимость и монтаж

Наконечник штифтовой алюминиевый НША 35-20 совместим только с алюминиево-стальными проводами. Для монтажа требуется специальный пресс-клещи с матрицей, соответствующей размеру хвостовика (20 мм) и сечению провода (35 мм2). Не используйте обычные клещи - это приведёт к плохому контакту и перегреву. Перед опрессовкой зачистите жилу на длину втулки, удалите оксидную плёнку и нанесите контактную смазку (например, КС-89) - особенно важно для алюминия.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-78 для наконечников штифтовых. Не имеет защиты от внешних воздействий - не предназначено для открытого монтажа вне корпуса. Работает в условиях температуры от –40C до +70C. Не рекомендуется применять в средах с повышенной влажностью или агрессивными газами без дополнительной герметизации.

Преимущества

• Лёгкий вес благодаря алюминиевой основе - снижает нагрузку на крепёж и конструкцию
• Высокая прочность материала - выдерживает многократные разборки/сборки болтовых соединений
• Длинная втулка увеличивает надёжность опрессовки и снижает риск отслоения
• Подходит для массового монтажа - удобная упаковка по 30 штук

Ограничения применения

• Не применяется с медными или одножильными медными проводами - возможна электрохимическая коррозия
• Отсутствие покрытия делает изделие восприимчивым к окислению в агрессивных средах - требует регулярного осмотра
• Не допускается использование в условиях постоянного погружения в воду или высокой запылённости без дополнительной защиты
• Запрещена опрессовка без предварительной подготовки жилы - наличие оксида алюминия снижает проводимость

Примеры использования

• Подключение алюминиево-стального кабеля к шине в распределительном щите 10 кВ
• Соединение фазного провода с клеммой трансформатора на подстанции
• Монтаж заземляющего проводника на металлическом корпусе оборудования
• Обустройство контура заземления на промышленных объектах

Практические советы

• Выбирайте пресс-матрицу точно по диаметру хвостовика - 20 мм. Неправильный инструмент повредит наконечник или вызовет плохой контакт
• Перед установкой проверьте посадочное отверстие в оборудовании - болт должен подходить по резьбе M20
• При работе в сыром помещении после монтажа обработайте место соединения силиконовой смазкой или термоусадочной трубкой
• Рекомендуется использовать один тип наконечников в одной системе - не сочетайте алюминиевые с медными без переходных элементов
• Храните в сухом месте - даже без покрытия алюминий сохраняет работоспособность, если не подвергается длительному воздействию влаги
