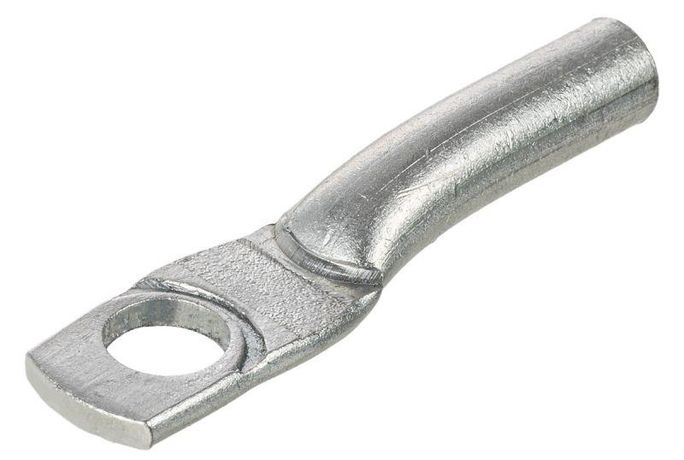

Наконечник алюминиевый ТА 70-10-12 ЭРА Б0062614

Наконечник кабельный алюминиевый ТА 70-10-12 ГОСТ 9581-80 от бренда ЭРА предназначен для надёжного соединения алюминиевых проводов сечением 70 мм2 с шинами и контактными выводами оборудования. Этот наконечник обеспечивает прочную механическую фиксацию и хороший электрический контакт при использовании с подходящими инструментами.

Назначение и область применения

Наконечник кабельный алюминиевый ТА 70-10-12 ГОСТ 9581-80 используется для оконцевания алюминиевых и сталеалюминиевых проводов, чтобы обеспечить надёжное присоединение к шинам, зажимам и выводам электрооборудования. Применяется в силовых распределительных устройствах, трансформаторных подстанциях, ячейках КРУ и других системах до 35 кВ. Подходит для работы с оборудованием, где требуется высокая механическая устойчивость и долговечность контакта.

Технические характеристики

• Номинальное сечение кабеля: 70 мм2
• Диаметр отверстия: 10 мм - соответствует болтам М10
• Материал: алюминий марки АД1М - высокая проводимость и коррозионная стойкость
• Форма жилы: многопроволочная круглая или секторная - совместим с гибкими и жёсткими проводами
• Количество отверстий: одно - для одиночного крепления болтом
• Стандарт: ГОСТ 9581-80 - гарантирует соответствие требованиям к форме, размерам и качеству

Совместимость и монтаж

Наконечник ТА 70-10-12 совместим с алюминиевыми, сталеалюминиевыми и стальными проводами указанного сечения. Для установки необходим специализированный обжимной инструмент с матрицей, соответствующей размеру наконечника. Обжим должен выполняться равномерно, без повреждений поверхности. Установка на стальные провода требует проверки механической совместимости - возможна повышенная нагрузка на контакт при больших токах.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 9581-80, который регламентирует форму, размеры, материалы и методы испытаний наконечников для силовых кабелей. Соответствие стандарту обеспечивает безопасную работу при напряжении до 35 кВ. Применение сертифицированных материалов снижает риск перегрева и возгорания при длительной нагрузке.

Преимущества

• Высокая электропроводность алюминия АД1М - минимальные потери энергии при передаче тока
• Универсальная форма - подходит как для круглых, так и для секторных жил
• Чётко заданный диаметр отверстия 10 мм - позволяет использовать стандартные болты М10 без доработки
• Производство по ГОСТ - гарантированная взаимозаменяемость с другими изделиями этого стандарта

Ограничения применения

• Не предназначена для медных проводов - использование с медью вызывает гальваническую коррозию
• Не рекомендовано применение в условиях постоянного воздействия агрессивных химических сред - материал не защищён покрытием
• Обязательно использование правильного обжимного инструмента - неквалифицированный обжим приведёт к плохому контакту и перегреву
• Подходит только для проводов сечением до 70 мм2 - превышение сечения недопустимо

Примеры использования

• Присоединение алюминиевых кабелей к шинным сборкам в КРУ
• Подключение выходных выводов силового трансформатора
• Запитка автоматических выключателей и рубильников в распределительном щите
• Монтаж заземляющих контуров с алюминиевыми проводниками

Практические советы

• Перед обжимом удалите оксидную плёнку с жилы - используйте металлическую щётку или специальное средство
• Выбирайте обжимной клещи с матрицей, точно соответствующей размеру ТА 70-10-12 - неверная матрица разрушит наконечник
• Проверьте плотность посадки после обжима - наконечник не должен люфтить на проводе
• При работе с несколькими наконечниками одного типа - сохраняйте единый момент затяжки болтов (обычно 10–15 Нм для М10)
• Храните в сухом месте - даже алюминий может окисляться при высокой влажности
