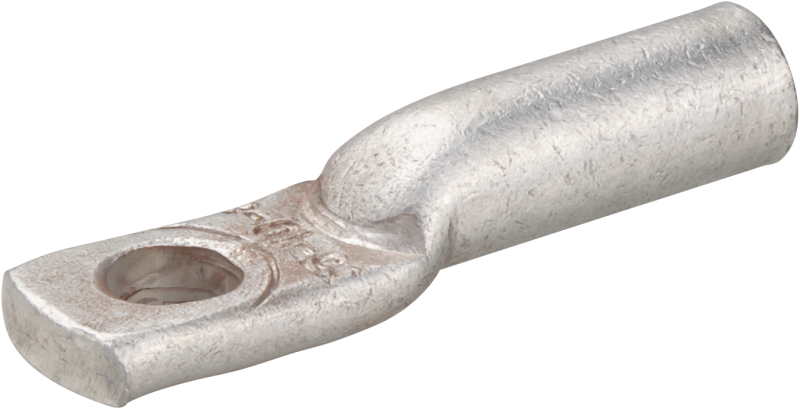

Наконечник 80 203 NET-ТА-70-10-12 алюм. (уп.25шт) Navigator 80203

Наконечник кабельный обжимной алюминиевый 80 203 NET-ТА-70-10-12 от бренда Navigator предназначен для надёжного соединения алюминиевых проводов с контактными элементами - например, болтовыми зажимами или клеммами. Упаковка содержит 25 штук, что удобно для масштабных работ. Артикул 80203 соответствует серии NET-ТА, которая ориентирована на промышленную электромонтажную практику.

Назначение и область применения

Этот наконечник используется для оконцевания алюминиевых жил кабелей сечением до 70 мм2. Он обеспечивает прочное и долговечное соединение при обжиме, предотвращает ослабление контакта из-за ползучести металла и снижает риск перегрева. Применяется в распределительных щитах, трансформаторных подстанциях, на промышленном оборудовании и в системах энергоснабжения, где используются алюминиевые провода.

Технические характеристики

• Материал: алюминий - мягкий, хорошо деформируется при обжиме, устойчив к коррозии в нормальных условиях
• Сечение кабеля: 70 мм2 - оптимально для мощных цепей постоянного и переменного тока
• Размер отверстия: 10 мм - совместим с болтами М10
• Общая длина: 120 мм - позволяет легко захватить жилу и обеспечить достаточную площадь обжима
• Форма: трубчатая с фланцем - обеспечивает равномерное давление при обжиме и исключает повреждение жилы
• Упаковка: 25 шт. - экономична для командной работы и хранения

Совместимость и монтаж

Наконечник 80203 NET-ТА-70-10-12 совместим с обжимными клещами, имеющими матрицу для алюминиевых наконечников сечением 70 мм2 и диаметром отверстия 10 мм. Обжим выполняют двумя-тремя ударами, чтобы добиться плотного контакта без трещин в материале. Перед установкой необходимо зачистить жилу на длину, равную глубине гильзы наконечника - около 40–45 мм. Не используйте инструмент для медных наконечников - он может недостаточно деформировать алюминий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-91 и IEC 60947-7-1 для наконечников кабельных. Алюминиевая основа не выделяет токсичных веществ, безопасна при работе в закрытых помещениях. Наконечник не рассчитан на частые механические нагрузки - не применяйте в подвижных соединениях или там, где возможны вибрации выше среднего уровня.

Преимущества

• Высокая электропроводность алюминия - минимальные потери при передаче тока
• Стандартная форма и точные размеры - гарантируют совместимость с большинством клемм и болтовых зажимов
• Защита от окисления - поверхность покрыта слоем, замедляющим образование оксидной плёнки
• Удобство комплектации - 25 шт. в упаковке снижают расходы на доставку и хранение

Ограничения применения

• Не предназначены для многожильных проводов - подходят только для однопроволочных алюминиевых жил
• Запрещено использовать в условиях повышенной влажности без дополнительной герметизации - алюминий чувствителен к электрохимической коррозии
• Не рекомендованы для частой сборки/разборки - после одного обжима повторное использование снижает надёжность контакта
• Не совместимы с медными клеммами без переходных пластин - возникает гальваническая пара, вызывающая разрушение

Примеры использования

• Подключение алюминиевой шины к автоматическому выключателю в щите 0,4 кВ
• Присоединение кабеля к выводу силового трансформатора
• Монтаж заземляющего контура на промышленном объекте
• Соединение проводов в распределительной камере на заводе

Практические советы

• Перед обжимом проверьте соответствие диаметра отверстия (10 мм) и размера болта - не допускайте люфта
• Используйте специальные обжимные клещи с регулировкой усилия - слишком сильный обжим может раздавить жилу
• После монтажа проверьте контакт рукой - он не должен шататься; при необходимости повторите обжим
• Храните наконечники в сухом месте - даже с антикоррозийным покрытием алюминий реагирует на конденсат
• Для больших проектов заказывайте сразу несколько упаковок - партии могут отличаться по цвету или толщине стенки
