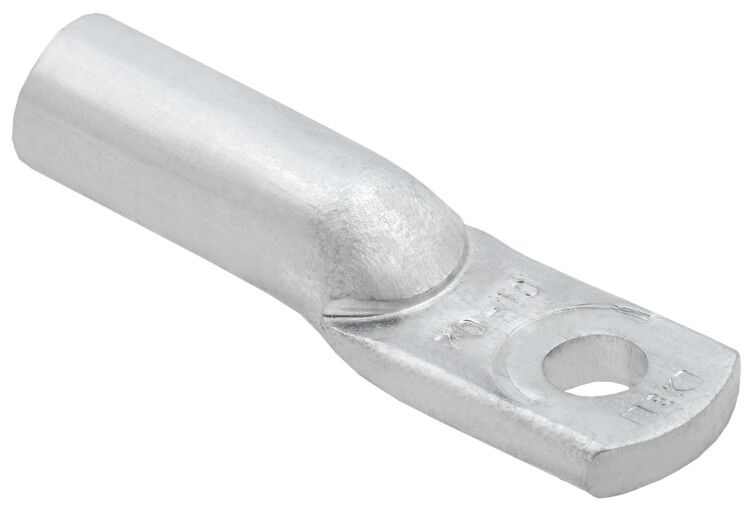

Наконечник алюминиевый ТА 70-10-12 ГОСТ 9581 | UNP11-070-10-12 IEK

Наконечник алюминиевый ТА 70-10-12 ГОСТ 9581 от бренда IEK предназначен для надёжного соединения алюминиевых многожильных проводов сечением 70 мм2 через опрессовку. Этот наконечник применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Наконечник алюминиевый ТА 70-10-12 ГОСТ 9581 используется для оконцевания алюминиевых жил кабелей и проводов перед подключением к зажимам, шинам или аппаратам. Он обеспечивает прочный контакт, предотвращает расслоение жилы и снижает переходное сопротивление. Применяется в распределительных устройствах, трансформаторных подстанциях, на промышленном оборудовании и в энергообъектах с напряжением до 10 кВ.

Технические характеристики

• Сечение жилы: 70 мм2 - подходит для крупных алюминиевых проводов, используемых в высокотоковых цепях
• Диаметр отверстия: 10 мм - соответствует болтам или винтам M10, что позволяет легко фиксировать наконечник в клеммах
• Материал: алюминий - легкий, хорошо проводящий металл, устойчивый к коррозии в нормальных условиях
• Напряжение: 10 000 В - рассчитан на работу в сетях среднего напряжения
• Способ монтажа: опрессовка - требует специального инструмента для создания герметичного соединения
• Форма поперечного сечения: многопроволочная круглая / секторная жила - совместим с гибкими алюминиевыми проводами
• Цвет: серый - стандартный цвет алюминиевых наконечников, не влияет на функциональность
• Срок службы: 30 лет - при соблюдении условий эксплуатации и правильной установке

Совместимость и монтаж

Наконечник алюминиевый ТА 70-10-12 ГОСТ 9581 совместим с алюминиевыми жилами, имеющими сечение 70 мм2. Для монтажа требуется пресс-клещи с матрицей, подходящей под этот тип наконечника. Убедитесь, что инструмент имеет достаточную мощность для деформации алюминия без повреждения жилы. После опрессовки проверьте качество соединения - оно должно быть плотным, без видимых трещин или выступов металла. Не допускается использование плоскогубцев или других неспециализированных инструментов.

Безопасность и стандарты

Наконечник изготовлен в соответствии с ГОСТ 9581, который регламентирует форму, размеры и механические свойства алюминиевых наконечников. Напряжение 10 кВ указывает на соответствие требованиям для электроустановок среднего класса напряжения. Материал и технология производства обеспечивают безопасную работу в закрытых распределительных устройствах. Не рекомендуется применять в открытой среде с постоянным контактом с химически активными веществами или солеными aerosol’ами.

Преимущества

• Высокая механическая прочность после опрессовки - соединение не ослабевает при вибрациях
• Стабильное электрическое сопротивление - минимизирован риск перегрева при длительной нагрузке
• Долгий срок службы - 30 лет при правильной установке и эксплуатации
• Унифицированный размер - совместим с большинством стандартных клемм и зажимов M10
• Легко идентифицируется по цвету и форме - отличается от медных аналогов, исключает ошибки при сборке

Ограничения применения

• Не предназначена для меди или комбинированных жил - использовать только с алюминием
• Не подходит для однопроволочных жил - требует многопроволочной структуры
• Запрещено применять в условиях постоянного погружения в воду или повышенной влажности без дополнительной изоляции
• Не рекомендуется для частых демонтажей - опрессованное соединение не подлежит повторному использованию
• Требуется точное соответствие сечения жилы - использование с жилой меньшего или большего сечения недопустимо

Примеры использования

• Подключение алюминиевого кабеля АС 70 к шине в КРУ 6–10 кВ
• Оконцевание фазных проводов на трансформаторной подстанции
• Соединение алюминиевой жилы с зажимом автоматического выключателя в промышленном щите
• Монтаж заземления в системах с алюминиевыми проводниками

Практические советы

• Перед опрессовкой зачистите жилу на длину, равную глубине гильзы наконечника - не более того, чтобы не оставались свободные проволочки
• Обязательно используйте пресс с правильно подобранной матрицей - для ТА 70-10-12 обычно нужна матрица 10–12 мм
• Проверяйте усилие опрессовки: слишком слабое - плохой контакт; слишком сильное - повреждение жилы
• После монтажа можно покрыть место соединения антикоррозийной смазкой (например, на основе лития) - продлит срок службы в агрессивной среде
• При замене старого наконечника всегда проверяйте состояние самой жилы - возможна оксидация, которую необходимо удалить
