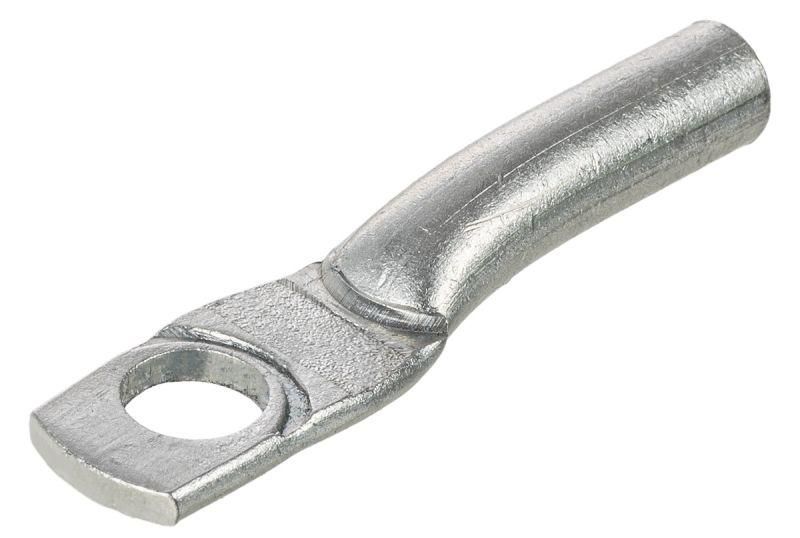

Наконечник алюминиевый ТА 150-12-17 ЭРА Б0062648

Наконечник кабельный алюминиевый ТА 150-12-17 ГОСТ 9581-80 от бренда ЭРА предназначен для надёжного соединения алюминиевых кабелей сечением 150 мм2 с шинами и контактными выводами оборудования. Этот наконечник соответствует государственным стандартам и обеспечивает устойчивую передачу тока даже при высоких нагрузках.

Назначение и область применения

Наконечник кабельный алюминиевый ТА 150-12-17 ГОСТ 9581-80 используется для оконцевания многожильных алюминиевых проводников, чтобы обеспечить прочное и долговечное соединение с зажимами, шинами или аппаратами. Применяется в силовых цепях до 35 кВ: на подстанциях, распределительных устройствах, в промышленном оборудовании, где используются алюминиевые кабели. Подходит для присоединения к алюминиевым шинам, выключателям, автоматическим рубильникам и другим элементам электроустановок.

Технические характеристики

• Номинальное сечение кабеля: 150 мм2
• Материал: алюминий марки АД1М (высокоочищенный, мягкий сплав)
• Диаметр монтажного отверстия: 12 мм
• Форма жилы: совместим с многопроволочными круглыми и секторными жилами
• Количество отверстий: одно
• Стандарт: ГОСТ 9581-80
• Работает при температуре окружающей среды от –40C до +40C

Совместимость и монтаж

Наконечник ТА 150-12-17 рассчитан исключительно на алюминиевые кабели сечением 150 мм2. Совместим с любыми типами алюминиевых жил - как однопроволочных, так и многопроволочными, в том числе секторной формы. Монтаж выполняется только с помощью профессионального обжимного инструмента, подходящего для алюминиевых наконечников. Обжим должен быть выполнен равномерно, без перекосов, чтобы сохранить механическую прочность и электрическую проводимость. Самонарезающие болты или самодельные методы фиксации недопустимы.

Безопасность и стандарты

Изделие изготовлено в соответствие с требованиями ГОСТ 9581-80, который регламентирует геометрию, материал, допустимые токовые нагрузки и условия испытаний. Соответствие стандарту гарантирует безопасную работу в сетях до 35 кВ, предотвращает нагрев контактов и риск возгорания. Сертифицировано для использования в промышленных и энергетических объектах.

Преимущества

• Высокая электропроводность благодаря использованию чистого алюминия АД1М
• Устойчивость к коррозии за счёт плотной структуры материала
• Гарантированная механическая прочность после правильного обжима
• Совместимость с большинством стандартных зажимов и шин с отверстием Ø12 мм
• Подтверждённое соответствие ГОСТ - снижение риска отказа при проверках

Ограничения применения

• Не для медных кабелей - использование на меди вызывает гальваническую коррозию
• Запрещено применять без обжима; просто затянутый болтом наконечник не обеспечит надёжный контакт
• Не рекомендован для постоянного воздействия температур выше +60C вне помещений
• Не предназначается для мобильных или частых вибрационных систем - возможна усталостная деформация
• Не следует использовать в условиях повышенной влажности без дополнительной герметизации

Примеры использования

• Присоединение алюминиевого кабеля 150 мм2 к шине сборки КРУ на подстанции
• Подключение выхода трансформатора к алюминиевой шине распределительного щита
• Обустройство заземления в промышленных установках с алюминиевыми проводниками
• Соединение кабеля с выводом автомата или разъединителя в цеховой сети 10–35 кВ

Практические советы

• Перед монтажом удалите оксидную плёнку с поверхности жилы - используйте металлическую щётку или специальное средство
• Выбирайте обжимной клещи с матрицей, точно соответствующей форме и размеру этого наконечника (ТА 150-12-17)
• Проверьте глубину запрессовки: после обжима край трубки должен полностью закрывать жилу, без её выпирания
• После установки протестируйте контакт термографом или замерьте переходное сопротивление - норма менее 100 мкОм
• При работе в сыром воздухе покройте место соединения антикоррозийным составом на основе лития или графита
• Убедитесь, что посадочный диаметр вашего болта или зажима составляет именно 12 мм - другие размеры не обеспечивают нужного усилия
