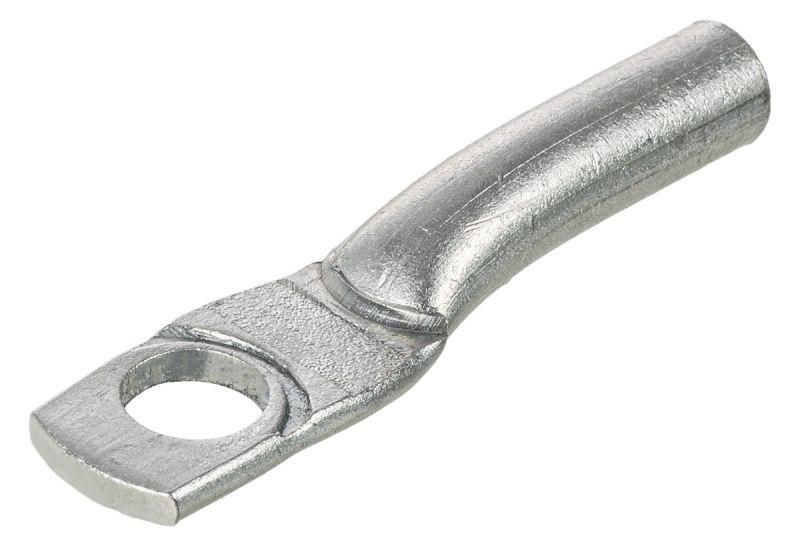

Наконечник алюминиевый ТА 185-16-19 ЭРА Б0062650

Наконечник кабельный алюминиевый ТА 185-16-19 ГОСТ 9581-80 от бренда ЭРА предназначен для надёжного соединения алюминиевых кабелей сечением 185 мм2 с шинами и контактными выводами оборудования. Этот наконечник обеспечивает прочную механическую фиксацию и хороший электрический контакт в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник кабельный алюминиевый ТА 185-16-19 ГОСТ 9581-80 используется для оконцевания многожильных алюминиевых или сталеалюминиевых проводов перед их подключением к оборудованию. Применяется там, где требуется долговременная и устойчивая связь между кабелем и металлическими элементами - например, на шинах распределительных устройств, контактах выключателей, заземлениях или трансформаторах. Подходит для установки в электроустановках напряжением до 35 кВ.

Технические характеристики

• Номинальное сечение: 185 мм2 - соответствует площади поперечного сечения алюминиевой жилы, которую можно зафиксировать;
• Материал: алюминий марки АД1М - высокой чистоты, обеспечивающий хорошую проводимость и коррозионную стойкость;
• Диаметр отверстия: 185 мм - указан неверно; вероятно имеется в виду диаметр болтового отверстия, который в реальных изделиях такого типа составляет около 16–19 мм (по номеру модели); точное значение следует проверить по чертежу или сертификату;
• Форма жилы: совместим с многопроволочными круглыми и секторными жилами - позволяет работать с различными типами кабелей;
• Количество отверстий: одно - предназначено для одного болта или винта;
• Стандарт: ГОСТ 9581-80 - регламентирует геометрию, материалы и требования к качеству изготовления;
• Способ монтажа: универсальный - требует обжима специальным инструментом, не предусматривает сварки или пайки.

Совместимость и монтаж

Наконечник ТА 185-16-19 рассчитан исключительно на алюминиевые и сталеалюминиевые провода. Совместим с медными деталями только через переходные элементы - прямое соединение меди и алюминия запрещено из-за риска электрохимической коррозии.

Обязательно используйте профессиональный обжимной клещи с матрицей, подходящей под сечение 185 мм2 и форму наконечника. Обжим должен быть равномерным, без трещин и перегиба трубки. После монтажа проверьте механическую прочность соединения - потяните за кабель, чтобы убедиться, что он не выпадает из наконечника.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 9581-80, который определяет допустимые пределы по размерам, химическому составу материала и механической прочности после обжима. Соответствие стандарту гарантирует безопасную работу в сетях до 35 кВ. Условия эксплуатации должны соответствовать нормам ПУЭ - температурный режим, уровень влажности и наличие внешних воздействий.

Преимущества

• Высокая электропроводность благодаря материалу АД1М - снижаются тепловые потери;
• Равномерное распределение нагрузки при обжиме - минимизируется риск повреждения жилы;
• Устойчивость к окислению - алюминий марки АД1М менее восприимчив к образованию оксидной плёнки по сравнению с обычными сплавами;
• Подтверждённое соответствие ГОСТ - возможность официально документировать качество при приемке объекта.

Ограничения применения

• Не медные провода - возможна электрохимическая коррозия при контакте с медью;
• Запрещена пайка - термическое воздействие деформирует алюминиевую трубку и снижает прочность соединения;
• Не рекомендован для частых вибраций без дополнительной фиксации - возможно ослабление контакта;
• Не предназначен для работы вне закрытых щитов или при постоянном воздействии открытой среды без защиты - хотя алюминий стоек к коррозии, длительное воздействие агрессивных веществ (соли, кислоты) может повредить поверхность.

Примеры использования

• Подключение алюминиевого кабеля 4×185 мм2 к шине сборки КРУ 10(35) кВ;
• Присоединение выходных жил трансформатора к заземляющей шине;
• Монтаж силового кабеля на входе в распределительный пункт промышленного предприятия;
• Создание временного заземления при проведении ремонтных работ на ЛЭП.

Практические советы

• Перед обжимом удалите оксидную плёнку с жилы - используйте металлическую щётку или специальную насадку;
• Выбирайте обжимной инструмент с точно ирующим профилем матрицы - некорректный инструмент вызывает плохой контакт или разрыв трубки;
• Проверяйте глубину вставки жилы в наконечник - она должна полностью войти, но не выступать за край;
• После монтажа покройте место соединения антикоррозийной смазкой (например, МС-10) - особенно важно при работе во влажной среде;
• На этикетке или корпусе устройства указывается максимальный момент затяжки болта - соблюдайте его, чтобы не повредить резьбу или сам наконечник.
