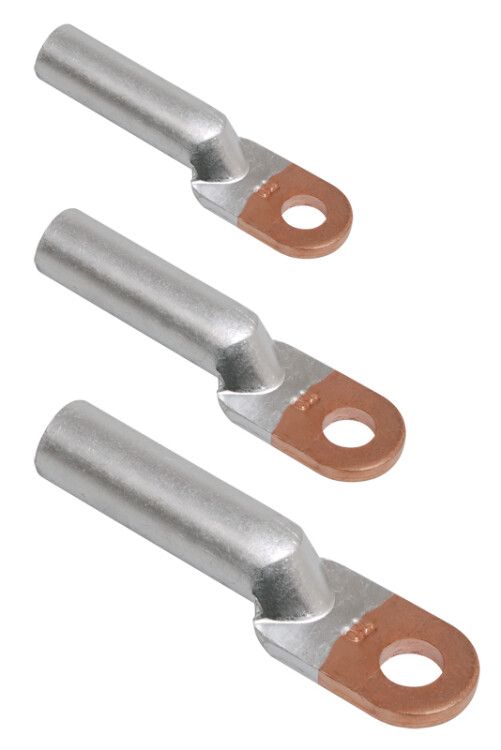

Наконечник медно-алюминиевый DTL(ТАМ)-185мм сварн. IEK UNP31-185-19-17

Наконечник медно-алюминиевый DTL-185 сварной от IEK предназначен для надёжного соединения алюминиевых проводников с медными элементами - шинами, кабелями и проводами - без образования гальванической пары. Этот наконечник обеспечивает безопасную передачу тока на больших сечениях, особенно там, где требуется долговременная устойчивость к коррозии.

Назначение и область применения

Наконечник медно-алюминиевый DTL-185 сварной используется для соединения алюминиевых проводов с медными контактами, например, при подключении к шинам распределительных щитов, трансформаторам, автоматическим выключателям или другому оборудованию с медными зажимами. Он предотвращает электрохимическую коррозию, которая возникает при прямом контакте алюминия и меди под действием влаги и тока.

Технические характеристики

• Номинальное сечение: 185 мм2 - подходит для мощных силовых цепей
• Материал: комбинированный - алюминиевая часть для провода, медная - для контакта с шиной
• Форма сечения: многопроволочная круглая / секторная жила - совместим с гибкими и многожильными проводами
• Способ монтажа: опрессовка - требует специальных клещей, не допускает пайки
• Наружный диаметр: 27 мм - важен для выбора изоляционных трубок и защиты
• Внутренний диаметр: 17 мм - соответствует диаметру алюминиевой жилы
• Цвет: серый - визуально отличается от однородных медных или алюминиевых наконечников
• Срок службы: 5 лет - гарантия работоспособности при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник медно-алюминиевый DTL-185 сварной совместим с алюминиевыми проводами сечением 185 мм2 и медными шинами, имеющими подходящую площадь поверхности. Для установки необходимы гидравлические или механические опрессовочные клещи с матрицей, рассчитанной на этот тип наконечника. Монтаж выполняется без нагрева - пайка запрещена. Убедитесь, что жила полностью вошла внутрь до упора, и после опрессовки проверьте прочность соединения.

Преимущества

• Устраняет риск коррозии между алюминием и медью - продлевает срок службы соединений
• Высокая проводимость за счёт сочетания двух металлов - снижает потери энергии
• Стандартная форма и размеры - легко заменить аналогичными изделиями других производителей
• Защита от окисления - материал покрыт антикоррозийным слоем

Ограничения применения

• Не применяется для однопроволочных (монолитных) алюминиевых жил - только для многопроволочных
• Запрещено использовать с сечениями меньше или больше 185 мм2 - возможна потеря контакта или перегрев
• Не предназначена для постоянного погружения в воду - хотя материал устойчив к влаге, герметизация не предусмотрена
• Не рекомендуется применять в условиях частых вибраций без дополнительной фиксации

Примеры использования

• Подключение алюминиевого кабеля к медной шине в распределительном щите 0,4 кВ
• Присоединение алюминиевого провода к выводу трансформатора или реактора
• Соединение алюминиевой жилы с медным зажимом автомата или рубильника
• Монтаж в промышленных конвейерах, насосных станциях, системах освещения крупных объектов

Практические советы

• Перед опрессовкой зачистите жилу до металлического блеска - удалите оксидную плёнку
• Выбирайте клещи с матрицей, указанной для DTL-185 - некорректный инструмент повредит наконечник
• Проверяйте посадочный диаметр 17 мм - он должен точно соответствовать внешнему диаметру вашей жилы
• После монтажа используйте термоусаживаемые трубки или изоленту для защиты места соединения
• При замене старого наконечника - всегда выбирайте тот же артикул UNP31-185-19-17, чтобы сохранить совместимость
