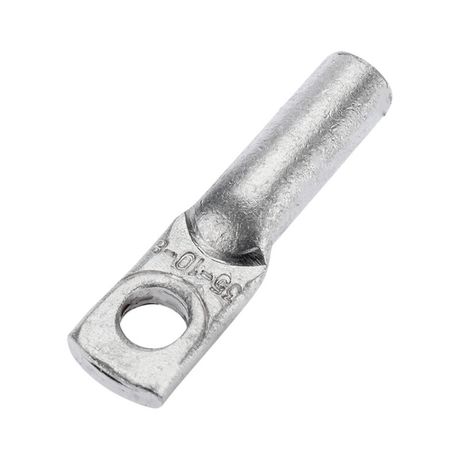

Наконечник алюмо-медный ТАМ 35-10-8 (в упак. 50 шт.) | 07-8454 REXANT MEET

Наконечник алюмо-медный ТАМ 35-10-8 (упаковка 50 шт.) от REXANT предназначен для надёжного соединения алюминиевых проводов с медными клеммами и шинами через опрессовку. Этот тип наконечника решает проблему электрохимической несовместимости между алюминием и медью, обеспечивая долговечное и безопасное соединение в силовых цепях.

Назначение и область применения

Наконечник алюмо-медный ТАМ 35-10-8 используется для оконцевания алюминиевых и сталеалюминиевых проводов сечением 35 мм2 перед подключением к медным контактам. Применяется там, где требуется переход от алюминиевого кабеля к медной шине, клеммной колодке или зажиму устройства - например, на распределительных щитах, трансформаторах, коммунальном оборудовании и промышленных установках.

Технические характеристики

• Тип: Наконечник трубчатый, опрессовываемый
• Материал: Ядро - алюминий, внешнее покрытие - медь (диффузионное соединение)
• Номинальное сечение провода: 35 мм2
• Диаметр контактного стержня (резьба): M10
• Внутренний диаметр хвостовика: 8 мм
• Форма сечения: Круглая
• Цвет: Серый
• Упаковка: 50 штук

Совместимость и монтаж

Наконечник алюмо-медный ТАМ 35-10-8 совместим с алюминиевыми и сталеалюминиевыми проводами, имеющими внешний диаметр до 8 мм. Для монтажа требуется специальный пресс-клещи с матрицей под размер 35 мм2 и диаметром M10. После опрессовки наконечник фиксируется на болте или шине с резьбой М10. Убедитесь, что глубина запрессовки соответствует рекомендациям производителя пресса - недостаточная или избыточная опрессовка снижают механическую прочность соединения.

Безопасность и стандарты

Наконечник ТАМ 35-10-8 от REXANT соответствует требованиям ГОСТ 7385–91 для алюмо-медных наконечников. Медное покрытие предотвращает образование оксидной плёнки на поверхности контакта, снижая риск перегрева и повышая электрическую проводимость. Соединение не требует дополнительной смазки или антикоррозийных составов при нормальных условиях эксплуатации.

Преимущества

• Диффузионное медное покрытие исключает гальваническую коррозию между алюминием и медью
• Высокая механическая прочность после опрессовки
• Устойчивость к воздействию влаги и агрессивной среды благодаря плотному металлическому слою
• Подходит для многократных сборочно-разборочных операций без потери качества контакта

Ограничения применения

• Не предназначены для работы с медными проводами - используются только с алюминиевыми и сталеалюминиевыми
• Не допускается использование без опрессовки - просто затягивание болтом снижает срок службы соединения
• Работают при температуре от –40C до +80C; при более высоких температурах возможна потеря механической прочности
• Не подходят для частых вибраций без дополнительной фиксации - возможна люфт-эрозия контакта

Примеры использования

• Подключение алюминиевой жилы к медной шине в распределительном щите
• Присоединение алюминиевого кабеля к клемме автоматического выключателя
• Заземление оборудования через алюминиевый проводник к медной шине заземления
• Электрооборудование на открытых площадках - заводские конвейеры, насосные станции, освещение улиц

Практические советы

• Перед опрессовкой зачистите провод на длину, равную глубине гильзы наконечника - не меньше 15 мм
• Выбирайте пресс с матрицей, точно соответствующей сечению 35 мм2 и форме наконечника - круглое сечение требует круглой матрицы
• Проверьте посадку на болт М10: если наконечник плохо одевается, проверьте диаметр резьбы - возможно, он деформирован
• Храните наконечники в сухом месте - хотя они устойчивы к коррозии, длительное воздействие влаги может повредить упаковку
• При замене старого наконечника всегда используйте новый - восстановление опрессованного элемента невозможно
