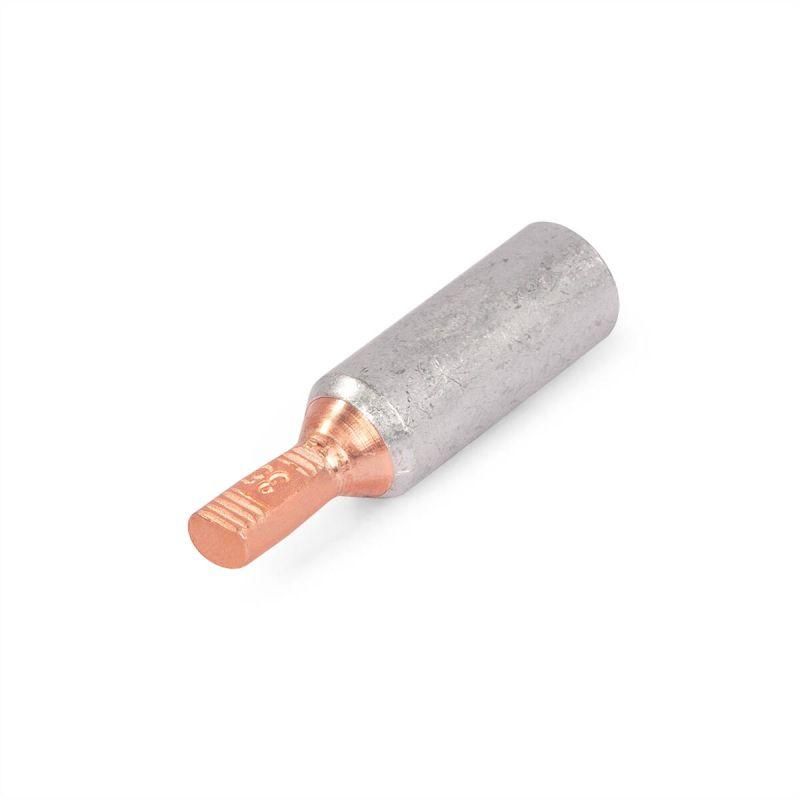

Наконечник кабельный штыревой алюмомедный НШАМ-П 35-13 (50 шт/упак) | 91879 КВТ

Наконечник кабельный штыревой алюмомедный НШАМ-П 35-13 от бренда КВТ предназначен для надёжного соединения алюминиевых кабелей и проводов СИП с выводами автоматических выключателей. Этот наконечник решает проблему перехода между алюминием и медью, обеспечивая безопасное и долговечное подключение в распределительных щитах.

Назначение и область применения

Наконечник кабельный штыревой алюмомедный НШАМ-П 35-13 используется для оконцевания алюминиевых жил кабелей и проводов СИП перед подключением к автоматическим выключателям. Особенно эффективен при монтаже вводных устройств в жилых и промышленных зданиях, где требуется прямое подключение СИП к шинам или клеммам автомата без использования дополнительных переходников.

Технические характеристики

• Тип: штыревой, алюмомедный
• Сечение алюминиевой части: 35 мм2
• Размер штыря: 13 мм (диаметр)
• Материал алюминиевой части: электротехнический алюминий АД1
• Материал медного штыря: медь М1
• Способ соединения металлов: фрикционная сварка (молекулярный контакт)
• Рабочее напряжение: до 1 кВ
• Конструкция: цельная, без сварных швов

Совместимость и монтаж

Наконечник кабельный штыревой алюмомедный НШАМ-П 35-13 совместим с автоматическими выключателями, имеющими клеммы под болт диаметром 13 мм. Для установки необходимо:

• Зачистить изоляцию с алюминиевого провода на длину, соответствующую глубине гильзы наконечника;
• Вставить провод в гильзу до упора;
• Обжать гильзу специальным пресс-клещами с матрицей для сечения 35 мм2;
• Подсоединить медный штырь к клемме автомата затяжкой болта требуемого момента.

Не используйте обычные клещи - необходима профессиональная опрессовка для гарантии контакта.

Безопасность и стандарты

Наконечник кабельный штыревой алюмомедный НШАМ-П 35-13 выполнен в соответствии с требованиями к безопасности при работе с токоведущими частями до 1 кВ. Конструкция исключает образование гальванической пары благодаря технологии фрикционной сварки, которая создаёт единый металлургический переход между алюминием и медью. Это снижает риск перегрева, окисления и разрушения контакта.

Преимущества

• Устраняет необходимость в переходных муфтах или клеммах типа “орешек” - подключение происходит напрямую.
• Фрикционная сварка обеспечивает более прочный и стабильный контакт, чем механическая скрутка или пайка.
• Цельная конструкция повышает механическую прочность и срок службы.
• Плоский профиль медного штыря обеспечивает равномерную нагрузку на клемму автомата, снижая вероятность деформации.
• Совместим с большинством бытовых и промышленных автоматов (ABB, Schneider Electric, IEK, Legrand и др.) с клеммами 13 мм.

Ограничения применения

• Не предназначена для многожильных алюминиевых проводов - применяется только с однопроволочными или маложильными СИП.
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации.
• Не подходит для подключения к клеммам меньшего диаметра (менее 13 мм) - возможна потеря контакта или повреждение клеммы.
• Не следует применять в средах с высокой химической активностью (например, в промышленных цехах с агрессивными испарениями) без защиты корпуса.

Примеры использования

• Ввод в квартиру или дом через СИП-провод - прямое подключение к входному автомату в щите.
• Подключение силового кабеля от воздушной ЛЭП к распределительному щиту.
• Монтаж в коммерческих объектах: магазины, офисы, склады с однофазным или трёхфазным питанием.
• Замена старых медных наконечников на алюминиевые провода в модернизируемых сетях.

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - 35 мм2 должны точно соответствовать сечению жилы СИП, иначе контакт будет слабым.
• Используйте только подходящие пресс-клещи с матрицей для 35 мм2; некорректный инструмент приведёт к плохому контакту.
• После монтажа проверьте плотность затяжки штыря в клемме автомата - недостаточно затянутый контакт нагревается, переизбыток усилия может повредить клемму.
• При замене наконечника всегда отключайте питание - работа под напряжением запрещена даже при низком напряжении.
• Храните наконечники в сухом месте - хотя они защищены от окисления, длительное воздействие влаги может повлиять на качество поверхности.
