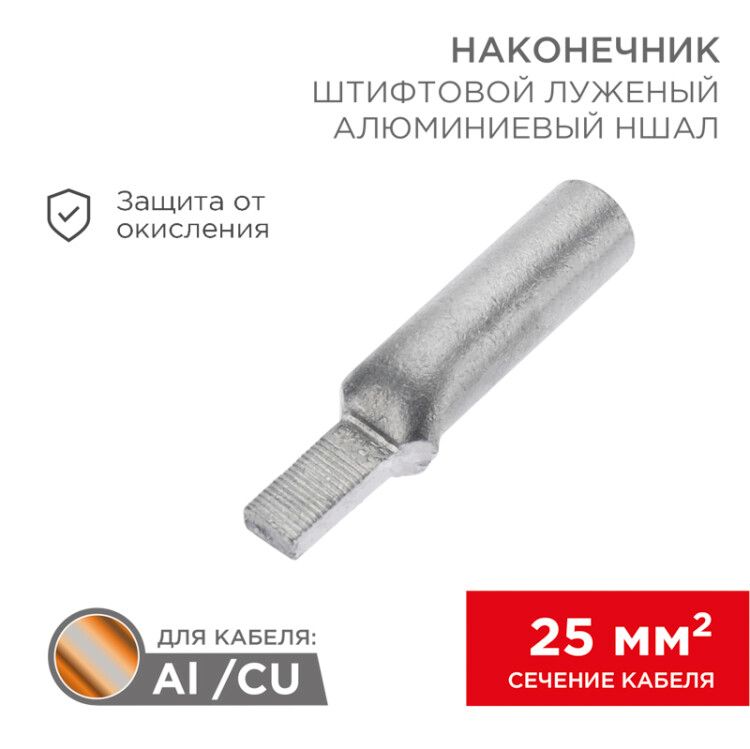

Наконечник алюминиевый луженый штифтовой НШАЛ 25-15 (в упак. 50 шт.) | 07-4413-1 REXANT MEET

Наконечник штифтовой алюминиевый луженый НШАЛ 25-15 от REXANT - это надёжный элемент для оконцевания алюминиевых проводов с помощью опрессовки, обеспечивающий долговечное болтовое соединение с шинами и оборудованием. Упакован по 50 штук, артикулы etm07-4413-1 и 07-4413-1.

Назначение и область применения

Наконечник штифтовой алюминиевый луженый НШАЛ 25-15 используется для подготовки алюминиевых и сталеалюминиевых проводов к болтовому соединению. Применяется там, где требуется прочное и устойчивое к коррозии соединение: на распределительных щитах, трансформаторных подстанциях, контактных группах оборудования, шинах постоянного и переменного тока до 1 кВ.

Технические характеристики

• Номинальное сечение провода: 25 мм2 - соответствует проводам с таким же поперечным сечением;
• Диаметр отверстия хвостовика: 15 мм - позволяет использовать болты М14–М16;
• Материал корпуса: алюминий - обеспечивает лёгкий вес и хорошую электропроводность;
• Покрытие: лужение - защищает поверхность от окисления и снижает переходное сопротивление;
• Форма поперечного сечения: круглая - совместима с цилиндрическими зажимами и гильзами;
• Конструкция втулки: длинная - увеличивает площадь контакта при опрессовке, повышает механическую прочность соединения;
• Цвет: серый - характерен для лужённой поверхности алюминия;
• Способ монтажа: опрессовка - требует специального инструмента для обжима.

Совместимость и монтаж

Подходит исключительно для алюминиевых и сталеалюминиевых проводов. Не применяется с медными жилами - риск электрохимической коррозии.

Для установки используйте пресс-клещи с матрицей, подходящей под сечение 25 мм2. Обжим должен равномерно деформировать трубчатую часть наконечника вокруг провода - без трещин и перекосов. После опрессовки проверьте герметичность соединения: провод не должен выскальзывать при усилии.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-91 для штифтовых наконечников. Лужёное покрытие снижает риск нагрева в месте контакта благодаря меньшему переходному сопротивлению. Соответствие стандартам гарантирует безопасную работу в условиях повышенной влажности и температурных колебаний.

Преимущества

• Увеличенная длина втулки обеспечивает более надёжный обжим и снижает вероятность разрушения при нагрузках;
• Лужение предотвращает образование оксидной плёнки на алюминии - продлевает срок службы соединений;
• Высокая электропроводность алюминия сохраняет КПД передачи энергии;
• Легкая масса снижает нагрузку на поддерживающие конструкции при многожильном монтаже;
• Упаковка по 50 шт. удобна для крупных проектов и минимизирует расходы на доставку.

Ограничения применения

• Не предназначены для работы с медными проводами - возможна гальванопара и быстрое разрушение контакта;
• Не рекомендуются для частых демонтажей: после нескольких сборок/разборок болтовые соединения теряют плотность;
• Работают только при температурах от –40C до +80C - выше допустимого порога возможно размягчение металла;
• Запрещено использование без опрессовки - просто затянутый болтом наконечник не обеспечит нужной механической и электрической надёжности.

Примеры использования

• Подключение алюминиевой фидерной линии к шине в распределительном щите 10 кВ;
• Соединение алюминиевого кабеля с выводом силового трансформатора;
• Обустройство контура заземления на подстанции с использованием алюминиевых проводников;
• Монтаж систем освещения на открытых участках - например, на эстакадах или в промзонах.

Практические советы

• Перед монтажом удалите оксидную плёнку с конца провода - даже лужёный наконечник плохо работает с грязным проводом;
• Выбирайте инструмент для опрессовки с точным соответствием профилю матрицы - некорректный обжим вызывает перегрев;
• Проверяйте посадочный диаметр 15 мм: он рассчитан именно под болты M14-M16; другие размеры потребуют адаптеров или замены наконечника;
• Храните в сухом помещении - хотя лужение защищает, длительное воздействие влаги всё равно снижает срок службы;
• При комплектации больших объектов закупайте сразу несколько упаковок - партии могут отличаться по цвету покрытия, но это не влияет на качество.
