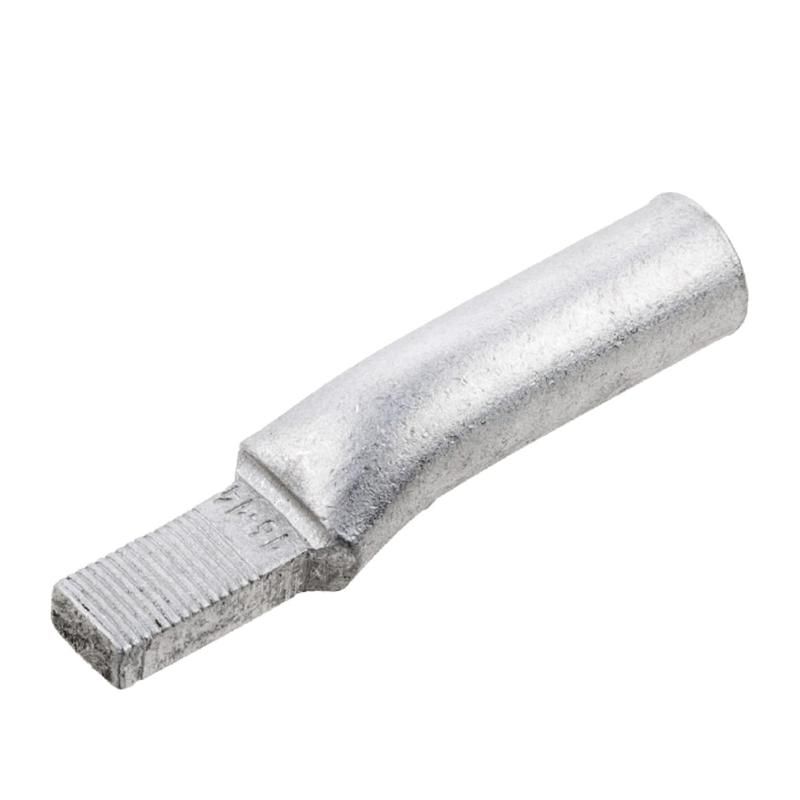

Наконечник штифтовой алюм. НША 25-15 TOKOV ELECTRIC TKE-NSA-25-15

Наконечник штифтовой алюминиевый НША 25-15 от TOKOV ELECTRIC предназначен для надёжного соединения сталеалюминиевых проводов с штыревыми контактами, например, в коммутационных аппаратах, распределительных щитах и силовых цепях. Артикул tke-nsa-25-15 обеспечивает устойчивую передачу тока за счёт совместимости с проводами сечением 25 мм2.

Назначение и область применения

Наконечник штифтовой алюминиевый НША 25-15 используется для оконцевания алюминиевых и сталеалюминиевых проводов, чтобы обеспечить плотный и долговечный контакт с штырями зажимов, клемм или автоматических выключателей. Применяется в электроустановках постоянного и переменного тока до 1000 В, особенно там, где требуется исключение окисления контакта - например, на открытых площадках, в промышленном оборудовании или в условиях повышенной влажности.

Технические характеристики

• Материал: алюминий - легкий, хорошо проводит ток, устойчив к коррозии при правильной установке
• Номинальное сечение провода: 25 кв.мм - соответствует стандартным сечениям сталеалюминиевых проводов
• Форма поперечного сечения: круглая - обеспечивает равномерное распределение давления при обжиме
• Совместим с сталеалюминиевым проводом: да - позволяет использовать с проводами типа АС, АСУ, АСКС

Совместимость и монтаж

Наконечник штифтовой алюминиевый НША 25-15 рассчитан на обжим специальным инструментом с матрицей для круглых наконечников. Обязательно используйте обжимные клещи с регулировкой усилия - недостаточное или избыточное давление снижают надёжность соединения. Подходит для штырей диаметром, соответствующего стандартному габариту этого типа наконечника. Убедитесь, что внутренний диаметр наконечника точно совпадает с внешним диаметром жилы провода - допуск не более +-0,1 мм.

Преимущества

• Высокая электропроводность алюминия - минимизирует потери энергии при передаче тока
• Изготовлен из высокочистого алюминия - снижает риск образования оксидной плёнки
• Круглая форма - удобна для входа в штыревые клеммы без перекоса
• Совместимость с сталеалюминиевыми проводами - экономит время на замену наконечников при ремонте сетей

Ограничения применения

• Не применяется для медных проводов - отличается коэффициентом теплового расширения, что вызывает ослабление контакта
• Не рекомендован для частых механических нагрузок или вибраций без дополнительной фиксации
• Требует обязательного обжима - самозажимные клеммы не подходят
• Не предназначена для работы при температуре выше +80 C длительно - возможна деформация материала

Примеры использования

• Подключение сталеалюминиевого провода АС-25 к выходу автомата в распределительном щите
• Соединение фазного провода на воздушной ЛЭП с ответвлением через штыревой зажим
• Присоединение к клеммам преобразователя частоты в системе управления насосной станцией
• Замена старого наконечника при модернизации оборудования в цехе с алюминиевой проводкой

Практические советы

• Перед обжимом удалите оксидную плёнку с поверхности провода - используйте металлическую щётку или специальный состав
• Обжимайте в два этапа: сначала слегка, затем с полным усилием - так предотвращаются трещины в алюминии
• Проверьте качество обжима: после сборки попробуйте слегка покрутить наконечник - он не должен вращаться на проводе
• При использовании в агрессивной среде (высокая влажность, химические пары) нанесите антиоксидантную смазку на контактную поверхность
• Артикул tke-nsa-25-15 - проверенный вариант от TOKOV ELECTRIC; при закупке партии сверьтесь с сертификатом качества на соответствие ГОСТ 7386–89
