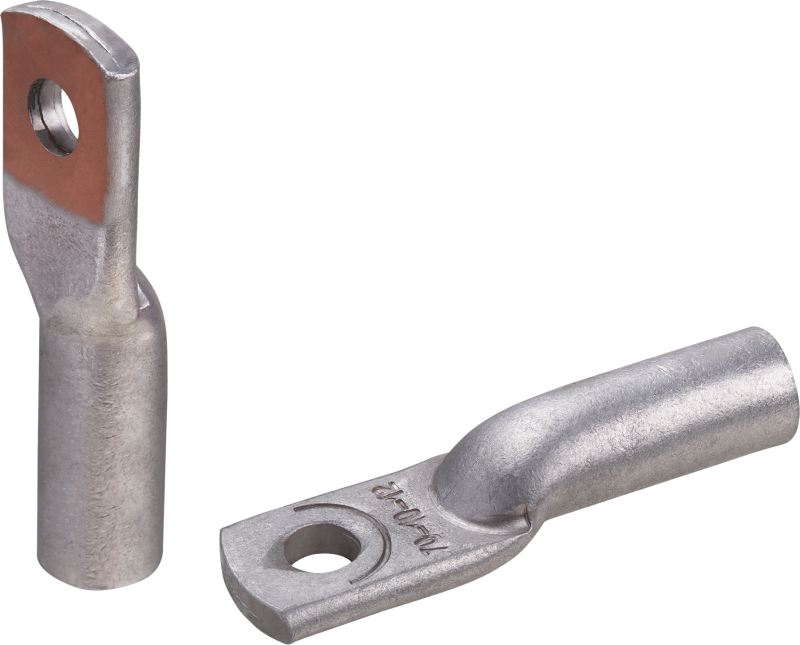

Наконечник алюмомедный 80 211 NET-ТАМ-35-10-8 (уп.50шт) Navigator 80211

Наконечник алюмомедный 80 211 NET-ТАМ-35-10-8 от бренда Navigator предназначен для надёжного соединения алюминиевых проводов с медными шинами или контактами. Артикул 80211 относится к серии NET-ТАМ и сочетает в себе прочность алюминия и хорошую проводимость меди.

Назначение и область применения

Этот наконечник используется для создания долговечных и безопасных соединений между алюминиевыми жилами и медными элементами - например, на шинах распределительных щитов, контактах автоматических выключателей или зажимах оборудования. Подходит для силовых цепей в промышленной автоматике, энергообъектах и системах освещения.

Технические характеристики

• Материал: алюминий с медным покрытием (алюмомедный)
• Сечение алюминиевого провода: 35 мм2
• Диаметр отверстия под болт: 10 мм
• Общая длина: 80 мм
• Форма: круглая трубка с усиком для фиксации

Алюмомедная конструкция предотвращает электрохимическую коррозию при соединении алюминия с медью, что увеличивает срок службы контакта.

Совместимость и монтаж

Наконечник 80 211 NET-ТАМ-35-10-8 совместим с болтами М10 и гайками соответствующего размера. Для установки необходимо зачистить изоляцию с алюминиевого провода, вставить жилу внутрь наконечника и обжать специальным прессом с матрицей для сечения 35 мм2. Убедитесь, что обжим выполнен равномерно - перекос или недостаточное давление снижают надёжность контакта.

Преимущества

• Защита от окисления благодаря медному слою на поверхности
• Высокая механическая прочность при затяжке болтов
• Стабильное электрическое сопротивление даже при длительной нагрузке
• Удобная форма для точного расположения в ограниченном пространстве

Ограничения применения

Не применяйте этот наконечник для многожильных проводов с тонкими проволочками - он рассчитан только на однопроволочные алюминиевые жилы. Также запрещено использовать его в условиях постоянного воздействия открытого пламени или агрессивных химических сред. Температурный режим работы - от –40C до +90C.

Примеры использования

• Подключение алюминиевой шины к выходу автомата в щите управления
• Соединение алюминиевого кабеля с медной шиной в распределительной камере
• Заземление оборудования через алюминиевый проводник на медную шину

Практические советы

• Перед обжимом проверьте соответствие сечения провода - 35 мм2 - и диаметра отверстия - 10 мм - с вашим оборудованием
• Используйте только рекомендованную матрицу для обжима; некорректный инструмент повредит наконечник
• После монтажа проверьте усилие затяжки болта - слишком слабая затяжка вызывает нагрев, слишком сильная - деформацию
• Храните наконечники в сухом месте - влага может спровоцировать коррозию на границе алюминия и меди
