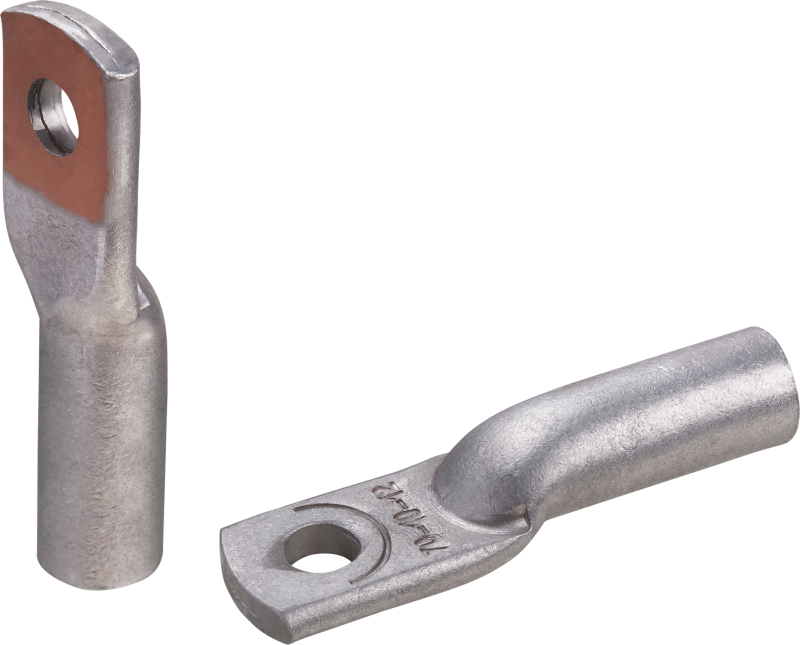

Наконечник алюмомедный 80 209 NET-ТАМ-16-8-5.4 (уп.100шт) Navigator 80209

Наконечник алюмомедный 80 209 NET-ТАМ-16-8-5.4 от бренда Navigator предназначен для надёжного соединения алюминиевых проводов с медными шинами или контактами. Артикул 80209 относится к серии NET-ТАМ и используется там, где требуется прочное и долговечное соединение без окисления.

Назначение и область применения

Наконечник алюмомедный 80 209 NET-ТАМ-16-8-5.4 применяется для соединения алюминиевого провода с медной шиной, клеммой или контактом. Подходит для силовых цепей, распределительных щитов, трансформаторов и оборудования с высокими токовыми нагрузками. Особенно эффективен в условиях, где возможна коррозия - благодаря комбинированной конструкции из алюминия и меди.

Технические характеристики

• Материал: алюминий с медным напылением (алюмомедный)
• Сечение алюминиевого провода: 16 мм2
• Диаметр отверстия под болт: 8 мм
• Общая длина: 54 мм
• Размеры соответствуют ГОСТ 7386-93 и DIN 46235

Совместимость и монтаж

Наконечник 80209 NET-ТАМ-16-8-5.4 совместим с болтами М8 и гайками того же размера. Для установки используйте пресс-клещи с матрицей для алюмомедных наконечников. Не допускается использование обычных клещей для медных наконечников - это повредит структуру и снизит надёжность соединения. Убедитесь, что зачищенная часть провода полностью помещается внутрь трубки наконечника перед опрессовкой.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ 7386-93 и DIN 46235, обеспечивающими механическую прочность и электрическую проводимость. Наличие медного покрытия снижает риск электрохимической коррозии на границе алюминий–медь, что увеличивает срок службы соединения.

Преимущества

• Устраняет проблему окисления на стыке алюминиевого провода и медной шины
• Высокая теплопроводность и устойчивость к нагреву при больших токах
• Стабильное контактное сопротивление даже после многократных циклов нагрева/остывания
• Не требует дополнительной смазки или антикоррозийных составов при правильном монтаже

Ограничения применения

Наконечник 80209 NET-ТАМ-16-8-5.4 нельзя использовать для проводов сечением менее 16 мм2 - это приведёт к перегрузке и перегреву. Также он не предназначен для частых изгибов или подвижных соединений - применять только в стационарных системах. Не рекомендуется для работы в средах с повышенной химической активностью (например, в промышленных ваннах или зонах с постоянным воздействием кислот).

Примеры использования

• Подключение алюминиевого входного кабеля к медной шине в распределительном щите
• Соединение фазного провода с выводом автомата или рубильника
• Присоединение к шине заземления в промышленных установках
• Электрооборудование на заводах, в энергообъектах, на транспорте

Практические советы

• Перед монтажом обязательно зачистите провод до металлического блеска - оксидная плёнка снижает качество контакта
• Выбирайте пресс-клещи с подходящей матрицей - для наконечника NET-ТАМ-16-8-5.4 нужна матрица под 16 мм2 и М8
• Проверьте плотность опрессовки: после сжатия металл должен равномерно заполнить все углы, без трещин и зазоров
• При сборке щита соблюдайте момент затяжки болта М8 - обычно 10–12 Нм, чтобы не деформировать наконечник
• Храните наконечники в сухом месте - хотя они устойчивы к коррозии, длительное воздействие влаги может повлиять на медное покрытие
