Наконечник кабельный алюмомедный ТАМ 16-8-5,4 - 60057 КВТ

Наконечник кабельный алюмомедный ТАМ 16-8-5.4 для опрессовки (100 шт/упак) КВТ предназначен для надёжного соединения алюминиевых кабелей с медными клеммами и шинами. Этот тип наконечника применяют там, где требуется переход от алюминиевой жилы к медному контакту - например, при подключении силовых кабелей к распределительным щитам или трансформаторам.

Назначение и область применения

Наконечник кабельный алюмомедный ТАМ 16-8-5.4 для опрессовки (100 шт/упак) КВТ используется для оконцевания алюминиевых и сталеалюминиевых проводов с номинальным сечением 16 мм2. Он позволяет безопасно подключить такие провода к медным контактам - клеммам автоматических выключателей, шинам сборок, зажимам оборудования. Применяется в энергетике, промышленном оборудовании, на подстанциях и в системах распределения электроэнергии до 35 кВ.

Технические характеристики

• Номинальное сечение: 16 мм2
• Диаметр отверстия: 8 мм - подходит для болтов M8
• Наружный диаметр: 10 мм
• Номинальное напряжение: 35 кВ
• Материал: алюминий марки АД1 + медь марки М1
• Тип жилы: многопроволочная круглая или секторная
• Способ монтажа: опрессовка
• Покрытие: без покрытия
• Соответствие нормативам: ТУ 3449-043-97284872-2011

Совместимость и монтаж

Наконечник кабельный алюмомедный ТАМ 16-8-5.4 для опрессовки (100 шт/упак) КВТ совместим с алюминиевыми и сталеалюминиевыми проводами, имеющими сечение 16 мм2. Для монтажа необходима опрессовка специальными клещами - ручными или гидравлическими. Подходящие матрицы: НМ-300 С (КВТ) для секторных жил. Перед опрессовкой секторные жилы следует аккуратно скруглить, чтобы избежать повреждений и обеспечить равномерную деформацию при сжатии. Диаметр отверстия 8 мм позволяет использовать болты M8, что соответствует распространённым стандартам крепления.

Особенности конструкции

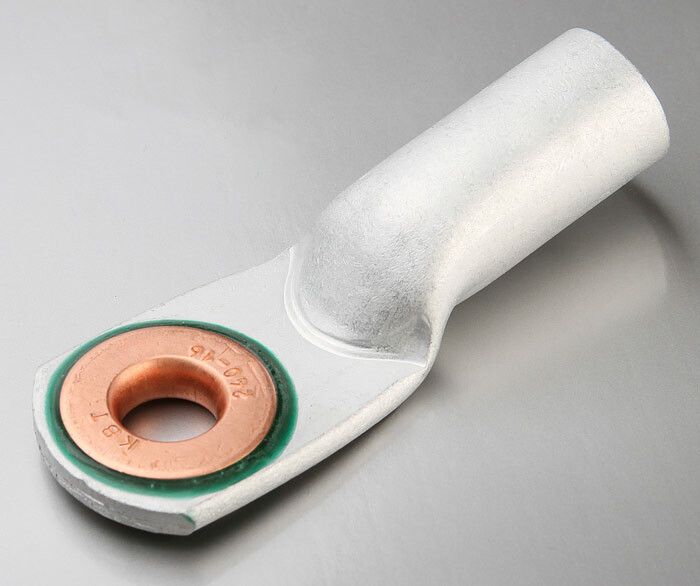

Конструкция наконечника включает два слоя: внутренний - алюминиевый корпус, внешний - медное кольцо. Между ними расположен герметичный шов из высокотемпературного эпоксидного компаунда, который предотвращает попадание влаги и окисление границы контакта. Это решает проблему гальванической коррозии, которая возникает при прямом соединении меди и алюминия. Размеры и длина трубной части полностью соответствуют ГОСТ 9581, что гарантирует совместимость с существующими стандартными креплениями и инструментами.

Преимущества

• Исключает прямой контакт алюминия и меди - снижает риск коррозии и перегрева
• Герметизация стыка увеличивает срок службы соединения в условиях повышенной влажности
• Соответствует европейским требованиям к качеству и безопасности
• Поддерживает работу при напряжении до 35 кВ - подходит для средних и высоких напряжений
• Упаковка по 100 штук удобна для крупных объектов и серийного монтажа

Ограничения применения

• Не предназначена для однопроволочных жил - требует многопроволочной или секторной структуры
• Не подходит для проводов с сечением меньше 16 мм2 или больше - возможен перегрев или плохая фиксация
• Работает только при использовании правильной опрессовки; ручная затяжка болтом вместо опрессовки недопустима
• Не имеет изоляционного покрытия - после установки необходимо дополнительно защищать место соединения (например, термоусадкой или изолентой)

Примеры использования

• Подключение алюминиевого кабеля АС 16 к медной шине в распределительном щите 10(6)/0,4 кВ
• Завершение алюминиевого провода на входе в трансформаторную подстанцию
• Соединение сталеалюминиевого провода с медным зажимом в воздушной ЛЭП
• Монтаж в цепях управления и защиты промышленных станков с алюминиевыми кабелями

Практические советы

• Перед монтажом убедитесь, что сечение провода точно соответствует 16 мм2 - меньшее сечение может вызвать проскальзывание, большее - повредить наконечник
• Для секторных жил используйте набор матриц НМ-300 С (КВТ) для скругления перед опрессовкой - это повысит качество соединения
• Выбирайте опрессовочные клещи с подходящим усилием и матрицей под диаметр 10 мм
• После опрессовки проверьте прочность соединения - потяните за провод, чтобы исключить смещение
• Обязательно изолируйте открытую часть наконечника - он не имеет собственной изоляции
• Храните в сухом месте - хотя есть герметизация, длительное воздействие влаги может повлиять на долговечность
