Наконечник медный луженый ТМЛ DIN 16-8 PROxima | tml-din-16-8 EKF

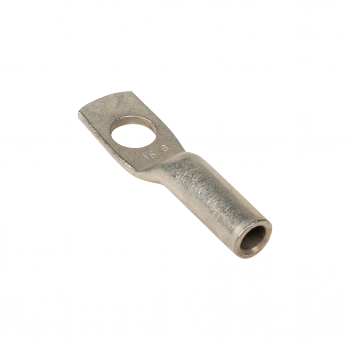

Наконечник медный луженый ТМЛ DIN 16-8 от EKF серии PROxima предназначен для надёжного оконцевания медных жил сечением 16 мм2 с помощью опрессовки, обеспечивая прочное болтовое соединение с шинами или оборудованием.

Назначение и область применения

Наконечник медный луженый ТМЛ DIN 16-8 используется для подготовки медных кабельных жил к болтовому соединению. Применяется там, где требуется высокая механическая прочность и устойчивость к окислению - например, на силовых щитах, контакторах, автоматических выключателях, шинах постоянного тока и в системах заземления.

Технические характеристики

• Номинальное сечение кабеля: 16 мм2
• Диаметр отверстия: 8 мм - соответствует стандартным болтам M8
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Покрытие: лужёное - защищает от окисления, повышает долговечность в условиях повышенной влажности
• Форма фланца: кольцевая с тонким фланцем - позволяет плотно прилегать к поверхности оборудования, снижает риск перегрева
• Количество отверстий: одно - для однократного болтового крепления
• Способ монтажа: опрессовка - требует специального инструмента, обеспечивающего герметичное соединение
• Цвет маркировки: серый - соответствует стандарту DIN для сечений 16 мм2

Совместимость и монтаж

Наконечник медный луженый ТМЛ DIN 16-8 совместим с любым оборудованием, имеющим болтовые клеммы диаметром 8 мм. Для установки необходимо использовать пресс-клещи с матрицей, подходящей под сечение 16 мм2 и тип наконечника ТМЛ. Убедитесь, что глубина запрессовки соответствует длине гильзы - недостаточная опрессовка снижает контактную прочность, избыточная - может повредить жилу.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN 46225-1 для медных наконечников. Лужёное покрытие предотвращает образование оксидов, которые могут вызвать нагрев и потерю контакта. Соответствие стандарту гарантирует безопасность при работе под нагрузкой до 100 А в нормальных условиях эксплуатации.

Преимущества

• Лужёное покрытие увеличивает срок службы в агрессивных средах - особенно важно в цехах с высокой влажностью или химическими испарениями
• Тонкий фланец обеспечивает равномерное распределение усилия при затяжке болта, снижая риск деформации клеммы
• Стандартная форма и размеры позволяют заменить аналоги других производителей без переделки монтажа
• Серая маркировка ускоряет визуальную идентификацию сечения при обслуживании

Ограничения применения

• Не предназначена для многожильных алюминиевых проводов - материал и форма рассчитаны исключительно на медные жилы
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или температур выше +105 C - возможна потеря свойств луда
• Запрещено использование без опрессовки - просто вставлять жилу в отверстие нельзя, это создаёт риск перегрева и возгорания
• Подходит только для одного болта - не применяйте для параллельного подключения нескольких проводов через один наконечник

Примеры использования

• Подключение входных кабелей к главному автомату в распределительном щите
• Присоединение заземляющих проводников к шине PE в ящике управления
• Крепление фазных проводов к клеммам частотных преобразователей
• Соединение кабелей с контактными группами магнитных пускателей

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишняя изоляция внутри наконечника снижает качество контакта
• Проверьте соответствие диаметра болта (M8) и отверстия наконечника - не используйте более крупные болты, даже если они «влезают»
• При сборке щита используйте пружинные шайбы или контргайки - лужёный наконечник мягче стали, легко деформируется при перетяге
• Храните наконечники в сухом месте - хотя покрытие защищает от окисления, длительное воздействие влаги может повредить луд
• Для массового монтажа выбирайте пресс с регулировкой давления - точная опрессовка продлевает жизнь соединению
