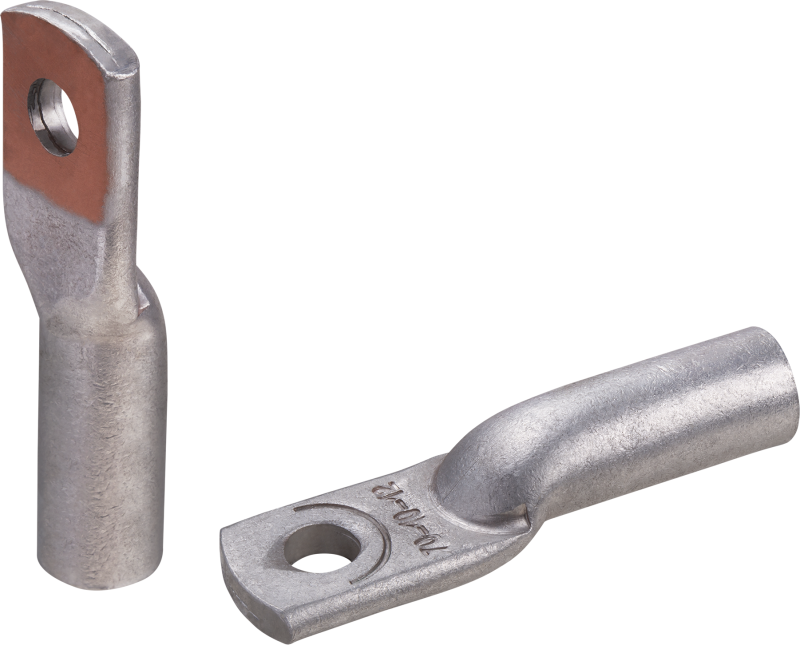

Наконечник алюмомедный 80 210 NET-ТАМ-25-8-7 (уп.100шт) Navigator 80210

Наконечник алюмомедный Navigator NET-ТАМ-25-8-7 предназначен для надёжного соединения алюминиевых проводов с медными шинами или зажимами. Этот компонент сочетает в себе прочность алюминия и хорошую проводимость меди, что делает его идеальным решением для силовых цепей в условиях повышенной нагрузки.

Назначение и область применения

Наконечник Navigator NET-ТАМ-25-8-7 используется для оконцевания алюминиевых жил сечением до 25 мм2 перед подключением к медным контактам. Применяется в распределительных устройствах, трансформаторных подстанциях, на промышленном оборудовании и в системах энергоснабжения, где требуется переход от алюминиевого провода к медному контакту без потерь и перегрева.

Технические характеристики

• Тип: алюмомедный наконечник
• Сечение алюминиевой жилы: 25 мм2
• Диаметр отверстия под болт: 8 мм
• Общая длина: 210 мм
• Размер медной части: 80 мм
• Материал: алюминий с медной насадкой
• Цвет: серебристый (алюминий) + медный (наконечник)

Совместимость и монтаж

Наконечник Navigator NET-ТАМ-25-8-7 совместим с болтами М8 и соответствует стандарту ГОСТ 7386. Для установки используйте пресс-клещи с матрицей для сечения 25 мм2. Убедитесь, что глубина запрессовки полностью покрывает алюминиевую жилу - недостаточная прессовка снижает механическую прочность соединения. После монтажа проверьте плотность фиксации: наконечник не должен люфтить на проводе.

Преимущества

• Исключает гальваническую коррозию между алюминием и медью за счёт биметаллической конструкции
• Увеличивает срок службы соединений в условиях влажности и температурных колебаний
• Выдерживает высокие токовые нагрузки благодаря оптимальному соотношению площади сечения и материала
• Стандартные размеры обеспечивают совместимость с большинством коммутационных устройств

Ограничения применения

• Не применяется для многожильных проводов с мягкими изолированными жилами - требует цельного однопроволочного или уплотнённого алюминиевого провода
• Не рекомендован для постоянного погружения в жидкости или работы в агрессивных химических средах
• Запрещено использовать с проводами сечением более 25 мм2 - риск перегрева и деформации
• Не предназначена для частых демонтажей: после нескольких разборок возможно ослабление контакта

Примеры использования

• Подключение алюминиевого кабеля к медной шине в щите управления
• Соединение фазного провода с выводом автоматического выключателя
• Монтаж заземления от алюминиевого проводника к медной шине заземления
• Применение в промышленных станках, конвейерах и осветительных сетях с алюминиевой проводкой

Практические советы

• Перед монтажом зачистите жилу до металла, удалите оксидную плёнку - это повышает качество контакта
• Выбирайте пресс-клещи с точной регулировкой давления; переизбыток усилия может повредить медную часть
• Проверяйте соответствие диаметра отверстия (8 мм) болту, который будет использоваться - не все стандартные болты подходят
• При работе в условиях вибраций дополнительно закрепляйте наконечник контргайкой или примените антивибрационные прокладки
• Артикул NET-ТАМ-25-8-7 от Navigator - один из самых распространённых в России; всегда сверяйтесь с каталогом производителя при замене
