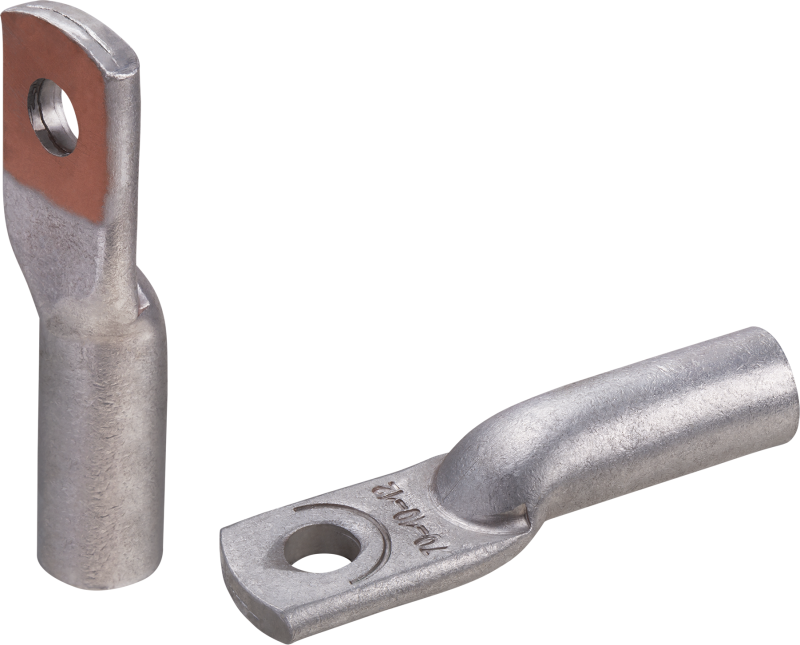

Наконечник алюмомедный 80 213 NET-ТАМ-70-10-12 (уп.25шт) Navigator 80213

Наконечник алюмомедный 80 213 NET-ТАМ-70-10-12 от бренда Navigator предназначен для надёжного соединения алюминиевых проводов с болтовыми зажимами, особенно там, где важна устойчивость к окислению и механическая прочность. Артикул 80213 относится к серии NET-ТАМ и используется в силовых цепях промышленного оборудования.

Назначение и область применения

Наконечник 80 213 NET-ТАМ-70-10-12 применяется для присоединения алюминиевых жил сечением до 70 мм2 к болтовым контактам. Он сочетает медную часть для хорошего контакта с металлом зажима и алюминиевую - для прямой работы с алюминиевым проводом. Подходит для установки на распределительных щитах, трансформаторах, коммутационных аппаратах и других устройствах, где используются алюминиевые провода.

Технические характеристики

• Тип: алюмомедный наконечник
• Сечение алюминиевой части: 70 мм2
• Диаметр отверстия: 10 мм
• Длина наконечника: 12 мм
• Материал: алюминий + медь (композитная конструкция)
• Цвет: серебристый (алюминий) / желтый (медь)

Совместимость и монтаж

Наконечник 80 213 NET-ТАМ-70-10-12 совместим с болтами диаметром 10 мм. Для монтажа используйте пресс-клещи с матрицей, подходящей для алюмомедных наконечников. Обязательно зачищайте изоляцию провода перед установкой. Нельзя использовать обычные клещи для медных наконечников - это повредит алюминиевую часть. После опрессовки проверьте надёжность фиксации: провод не должен выскальзывать при усилии.

Преимущества

• Исключает гальваническую коррозию между алюминием и медью благодаря внутреннему слою перехода
• Увеличенная площадь контакта снижает нагрев при высоких токах
• Стандартная форма соответствует требованиям ГОСТ 7385
• Высокая механическая прочность после опрессовки

Ограничения применения

• Не предназначена для многожильных проводов с мягкими жилами - требует плотной запрессовки
• Не рекомендуется для постоянного воздействия температур выше +90 C
• Запрещено применять в условиях частых вибраций без дополнительной фиксации
• Не подходит для проводов сечением менее 50 мм2 или более 70 мм2

Примеры использования

• Подключение алюминиевого кабеля к шине в распределительном щите 0,4 кВ
• Присоединение провода к выводу автомата или предохранителя в промышленной автоматике
• Соединение алюминиевого провода с клеммой трансформатора или реактора
• Монтаж в системах освещения крупных объектов с алюминиевой проводкой

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода и наконечника - 70 мм2 должны точно совпадать
• Используйте только пресс-клещи с правильным типом матрицы (для алюмомедных наконечников)
• После опрессовки проверяйте глубину входа провода - он должен полностью войти в трубку, не торчать
• При работе в сырых помещениях допускается нанесение антиоксидантной пасты на алюминиевую часть перед установкой
• Артикул 80213 - это часть серии NET-ТАМ; другие модели этой серии имеют аналогичную технологию, но другое сечение или диаметр отверстия
