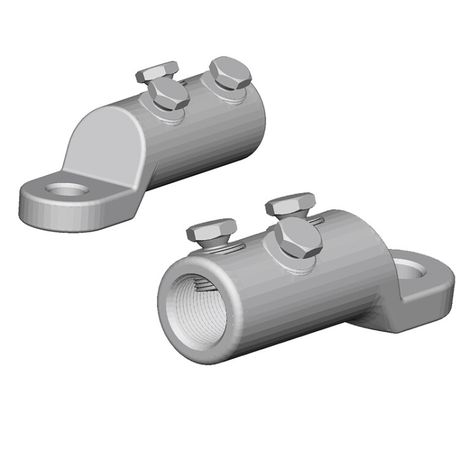

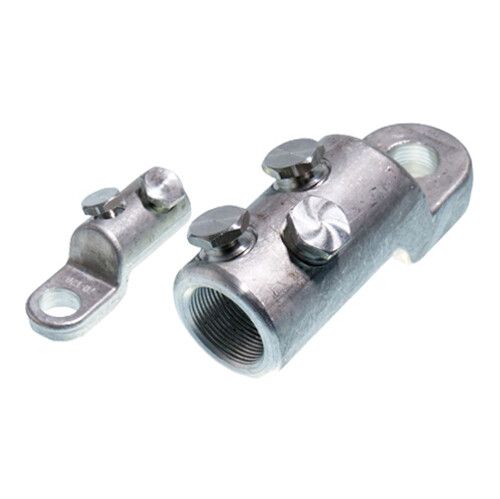

Наконечник болтовой 3НБВ-5-005 (500/630) | zeta10569 ЗЭТАРУС (Завод электротехнической арматуры)

Наконечник болтовой 3НБВ-5-005 (500/630) от ЗЭТАРУС предназначен для надёжного оконцевания алюминиевых и медных жил кабелей с площадью сечения 500–630 мм2, рассчитанных на работу до 10 кВ. Благодаря трём болтам со срывной головкой и V-образному расположению он обеспечивает устойчивое контактное соединение без необходимости контрольного замера момента затяжки.

Назначение и область применения

Наконечник болтовой 3НБВ-5-005 (500/630) используется для оконцевания многопроволочных жил кабелей с пластиковой изоляцией. Применяется в распределительных устройствах, трансформаторных подстанциях, силовых щитах и других местах, где требуется прочное и долговечное соединение между кабелем и оборудованием. Подходит для работы с алюминиевыми и медными проводниками одинакового сечения - от 500 до 630 мм2.

Технические характеристики

• Тип: болтовой наконечник
• Материал: алюминий (проводящий элемент и лопатка)
• Номинальное сечение: 500…630 мм2 (для меди и алюминия)
• Диаметр отверстия: 21 мм (под болт М20)
• Количество болтов: три
• Форма сечения: многопроволочная круглая / секторная
• Уровень напряжения: до 10 кВ
• Покрытие: без защитного слоя (голый алюминий)
• Цвет: желтый (визуальное отличие для идентификации)
• Система фиксации: болты со срывной головкой

Совместимость и монтаж

Наконечник болтовой 3НБВ-5-005 (500/630) совместим с болтами М20. Для установки:

• Подготовьте жилу кабеля - зачистите изоляцию на длину, соответствующую глубине гильзы наконечника;
• Вставьте жилу внутрь гильзы так, чтобы она плотно заполнила весь объём;
• Затяните все три болта равномерно, пока головки не сорвутся - это сигнализирует о достижении необходимого усилия;
• Не используйте дополнительные инструменты после срыва головок - перегрузка не допускается.

Гильза имеет секторную форму - это позволяет лучше адаптироваться к многожильной жиле, особенно при использовании алюминиевых проводников.

Особенности конструкции

Ключевая особенность - V-образное расположение трёх болтов. Это снижает риск деформации лопатки при затяжке и равномерно распределяет давление по контакту. Лопатка смещена относительно оси гильзы - удобна для подключения к шинам и зажимам с ограниченным доступом. Алюминиевые болты исключают электрохимическую коррозию при работе с алюминиевой жилой.

Преимущества

• Срывные головки болтов гарантируют точное усилие затяжки без дополнительного контроля
• V-образная схема крепления повышает механическую устойчивость и срок службы соединения
• Смещённая лопатка упрощает монтаж в плотных распределительных устройствах
• Изготовлен из алюминия - совместим с алюминиевыми жилами, предотвращает гальваническую коррозию
• Жёлтый цвет - визуальная маркировка для быстрой идентификации типа и сечения

Ограничения применения

• Не применяется для однопроволочных жил - требует многопроволочной структуры
• Не рекомендован для постоянного воздействия агрессивных сред (высокая влажность, химические пары) - отсутствие защитного покрытия
• Не подходит для напряжений выше 10 кВ
• Не следует использовать с медными болтами - возможна коррозия при контакте с алюминием
• Диаметр отверстия 21 мм - несовместим с болтами другого размера (например, M16 или M24)

Примеры использования

• Подключение алюминиевого кабеля 500 мм2 к шине в КРУ 10 кВ
• Оконцевание жилы вводного кабеля на трансформаторе 6(10)/0,4 кВ
• Соединение с заземляющей шиной в распределительном пункте
• Монтаж в ячейках комплектных устройств с ограниченным пространством - благодаря смещённой лопатке

Практические советы

• Перед монтажом проверьте соответствие сечения жилы и наконечника - 500–630 мм2; меньшее сечение приведёт к плохому контакту, большее - к невозможности вставить жилу
• При работе с алюминием - обязательно обработайте жилу специальной пастой против оксидации перед введением в гильзу
• Не используйте торцевые ключи или ударные инструменты - достаточно обычного рожкового ключа до момента срыва головок
• Проверяйте посадочный диаметр отверстия (21 мм) перед закупкой болтов - они должны точно подходить
• Храните наконечники в сухом месте - голый алюминий подвержен окислению при высокой влажности
