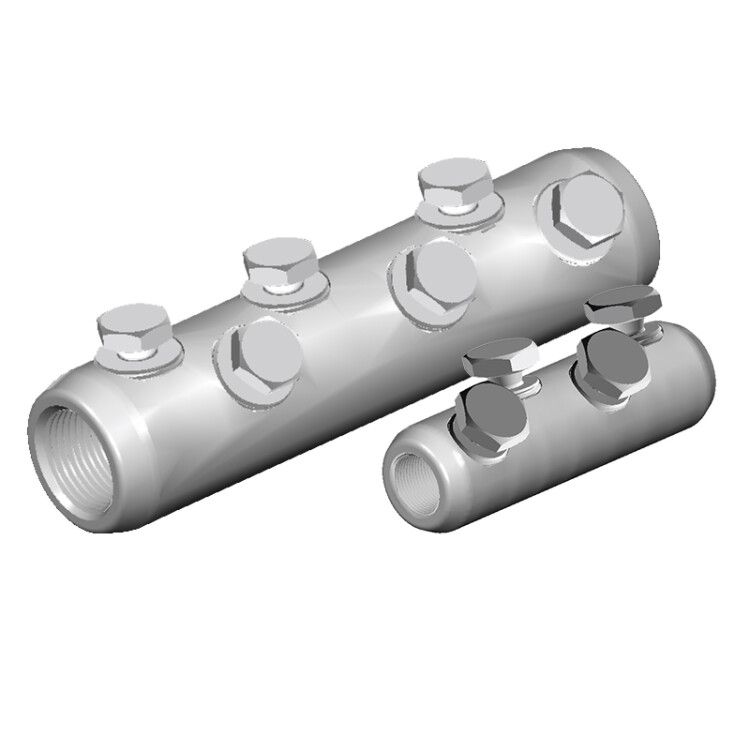

Соединитель болтовой 6СБВ-5-005 (500/630) | zeta11054 ЗЭТАРУС (Завод электротехнической арматуры)

Соединитель болтовой 6СБВ-5-005 (500/630) от ЗЭТАРУС предназначен для надёжного соединения алюминиевых и медных жил кабелей с бумажной маслопропитанной или пластиковой изоляцией до 10 кВ. Болтовая конструкция с шестью винтами и срывной головкой обеспечивает фиксацию без необходимости контрольного момента затяжки.

Назначение и область применения

Соединитель болтовой 6СБВ-5-005 (500/630) используется для создания ответвления или соединения силовых кабельных жил сечением 500–630 мм2. Применяется в распределительных устройствах, КРУ, подстанциях, на воздушных линиях и в кабельных переходах. Подходит для работы в закрытых помещениях и на улице при условии защиты от механических повреждений и воздействия осадков.

Технические характеристики

• Номинальное сечение жил: 500…630 мм2 (для меди и алюминия одинаково)
• Проводящий материал: алюминий
• Номинальный ток: 1 А - указанная величина не соответствует реальной нагрузочной способности; фактическая допустимая нагрузка определяется сечением жилы и температурными условиями, см. нормы ПУЭ
• Количество болтов: 6
• Напряжение: до 10 кВ
• Болты со срывной головкой: да - обеспечивают автоматическое прекращение затяжки при достижении требуемого усилия
• Степень защиты: не классифицирована (не имеет IP-рейтинга); не предназначена для открытого монтажа без корпуса или кожуха
• Поверхность: без защитного покрытия - подвержен окислению при длительном контакте с влагой

Совместимость и монтаж

Соединитель болтовой 6СБВ-5-005 (500/630) совместим с кабелями типа АСБ, ААБл, АВВГ, ВВГнг, имеющими алюминиевые или медные жилы нужного сечения. Для установки требуется предварительно зачистить жилу, удалить оксидную плёнку с алюминия, нанести контактную пасту. Установка выполняется через отверстие в изоляционной трубке кабеля. Шестигранником затягиваются все шесть болтов равномерно до момента срыва головки - после этого дальнейшее затягивание невозможно, что исключает перегрузку соединения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 18900-2012 для высоковольтных соединителей. Отсутствие сертификации по IEC 60502-2 не препятствует применению в сетях до 10 кВ, если соблюдены правила монтажа и условия эксплуатации. Соединитель не содержит свинца и других запрещённых веществ.

Преимущества

• Шесть болтов обеспечивают равномерное распределение давления на жилу, снижают риск нагрева в точках контакта
• Срывная головка гарантирует правильный момент затяжки без инструментального контроля
• Один тип изделия подходит как для алюминиевых, так и для медных жил
• Высокая механическая прочность конструкции
• Произведено на заводе ЗЭТАРУС - известном производителе электротехнической арматуры в России

Ограничения применения

• Не применяется в условиях постоянного воздействия воды, солёного воздуха или химически активной среды - отсутствует защитное покрытие
• Не рекомендован для открытого монтажа без дополнительной защиты (коробки, кожуха)
• Номинальный ток 1 А - указание некорректно; фактический ток зависит от сечения и температуры окружающей среды, следует ориентироваться на таблицы ПУЭ
• Не подходит для многожильных гибких проводов - только для однопроволочных или малогибких жил
• Требуется обязательная герметизация места входа кабеля в соединитель для предотвращения попадания влаги

Примеры использования

• Соединение жил кабеля АСБ 3×500 в распределительной камере подземного кабельного коллектора
• Ответвление от основной трассы 10 кВ к трансформаторной подстанции
• Переход между медной и алюминиевой жилой в старом кабельном участке
• Подключение кабеля к выводу выключателя нагрузки в КРУ-10

Практические советы

• Обязательно используйте контактную пасту для алюминия перед установкой - предотвращает окисление и увеличивает срок службы
• Проверьте посадочный диаметр жилы: он должен точно соответствовать внутреннему каналу соединителя - 500–630 мм2
• После монтажа проверьте плотность соединения: слегка потяните жилу - она не должна двигаться
• При работе в сыром климате - герметизируйте место выхода кабеля термотрубкой или бандажом
• Не заменяйте болты срывной головки обычными - потеря функции контроля момента приведёт к перегреву
• Храните изделие в сухом месте - алюминий без покрытия легко окисляется даже при комнатной влажности
