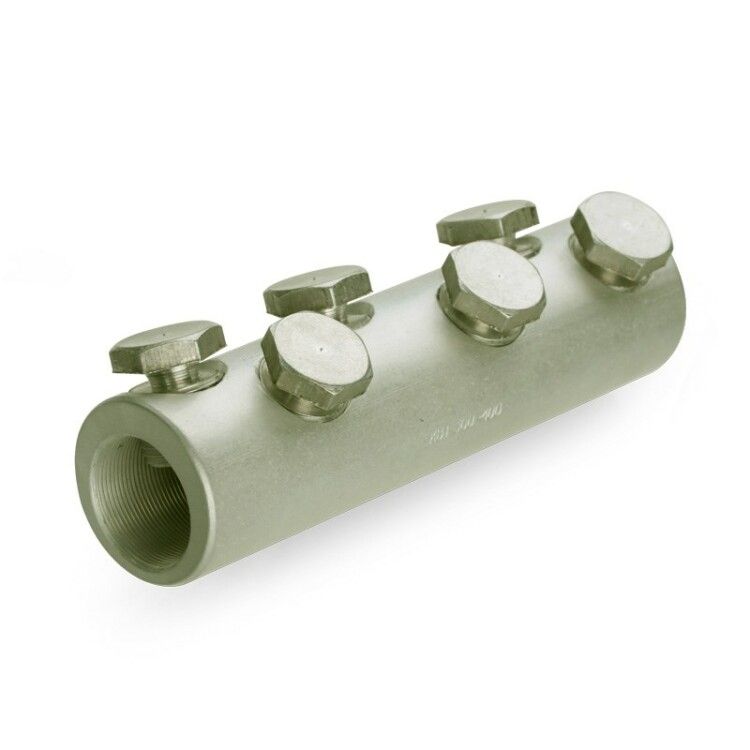

Соединитель болтовой 6СБЕ- 500/630 | 65806 КВТ

Соединитель болтовой 6СБЕ-500/630 от бренда КВТ предназначен для надёжного электрического и механического соединения алюминиевых и медных кабельных жил сечением 500–630 мм2. Применяется в распределительных сетях до 10 кВ, особенно в составе термоусаживаемых муфт и узлах ремонта кабельных линий.

Назначение и область применения

Соединитель болтовой 6СБЕ-500/630 используется для соединения любых типов кабельных жил: однопроволочных и многопроволочных, круглых и секторных, из меди или алюминия. Подходит для прокладки в кабельных трассах, трансформаторных подстанциях, распределительных пунктах и местах ответвлений. Часто применяется при монтаже термоусаживаемых муфт, где требуется гарантированное соединение без сварки или опрессовки.

Технические характеристики

• Номинальное поперечное сечение кабеля: 500–630 мм2
• Номинальное напряжение: до 10 кВ
• Материал корпуса и болтов: алюминиевый сплав
• Наружный диаметр: 48 мм
• Внутренний диаметр: 34 мм
• Способ крепления: болтовое, с использованием срывных головок
• Расположение болтов: угловое (X-образное)
• Покрытие: без покрытия (сырой алюминиевый сплав)
• Цвет: серый
• Нормативный документ: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой 6СБЕ-500/630 монтируется с помощью набора инструмента НМБ-6 (КВТ). Для установки кабельная жила вводится в эксцентриковое отверстие корпуса до упора - глубина захода контролируется внутренней перегородкой. После этого затягиваются четыре болта с срывными головками. Когда момент достигнет расчётного значения, головки болтов срываются вровень с поверхностью соединителя, предотвращая перетягивание и обеспечивая постоянное давление на контакт.

Из-за углового расположения болтов нагрузка распределяется равномерно, снижается риск деформации корпуса. Рифлёная внутренняя поверхность увеличивает площадь контакта и механическую устойчивость соединения. Установка возможна только на подготовленные жилы - без повреждений изоляции и с правильной зачисткой.

Безопасность и стандарты

Соединитель болтовой 6СБЕ-500/630 соответствует требованиям ТУ 3449-009-97284872-2006 и проектировался для работы в условиях высоких механических и тепловых нагрузок. Отсутствие покрытия не влияет на безопасность - материал сплава устойчив к окислению в нормальных условиях эксплуатации. Применяется исключительно внутри изолированных систем (например, в термоусаживаемых муфтах), чтобы избежать воздействия внешних факторов.

Преимущества

• Мультиразмерность - один соединитель заменяет несколько моделей для диапазона 500–630 мм2
• Срывные головки болтов исключают необходимость контрольного замера крутящего момента
• Угловое расположение болтов повышает надёжность соединения и соответствует Европейским практикам
• Рифлёная внутренняя поверхность усиливает контакт и препятствует проскальзыванию жилы
• Чёткая маркировка на корпусе позволяет легко идентифицировать модель и диапазон сечений
• Совместим с популярными термоусаживаемыми муфтами КВТ - удобен для комплектования ремонтных наборов

Ограничения применения

• Не предназначена для открытой прокладки - требует герметичной защиты (муфта, кожух, камера)
• Не рекомендуется использовать в средах с повышенной коррозионной активностью (морской воздух, химические зоны) без дополнительной изоляции
• Подходит только для кабелей с сечением 500–630 мм2; применение вне диапазона недопустимо
• Запрещено использование с жилами, имеющими повреждённую или грязную поверхность - это снижает проводимость и надёжность
• Не подлежит повторному использованию после срыва головок болтов

Примеры использования

• Соединение фазных жил в кабельных ответвлениях на подземных ЛЭП 10 кВ
• Монтаж в ремонтных муфтах при аварийном восстановлении кабельной линии
• Обустройство переходов между алюминиевой и медной шиной в распределительных устройствах
• Фиксация жил в кабельных колодцах и камерах с использованием термоусаживаемых муфт
• Установка в мобильных подстанциях и временных энергообъектах

Практические советы

• Перед монтажом обязательно зачищайте жилу до металлического блеска и обрабатывайте её контактной пастой (например, КВТ-КП)
• Проверьте соответствие сечения кабеля - даже небольшое отклонение (меньше 500 или больше 630 мм2) нарушает плотность контакта
• Используйте только инструмент НМБ-6 (КВТ); другие ключи могут не обеспечить нужный момент срыва
• После монтажа проверьте, что все головки болтов сорваны - если одна осталась целой, соединение ненадёжно
• Для долговечности всегда заключайте соединитель в термоусаживаемую муфту - это защитит от влаги, пыли и механических ударов
• При работе с медными жилами учтите, что они мягче - не допускайте перекоса при введении в отверстие
