Наконечник болтовой 6НБТ-630 (КВТ) - 78401

Наконечник болтовой 6НБТ-630 КВТ предназначен для надежного оконцевания алюминиевых и медных кабелей сечением 630 мм2 в системах электротранспорта. Этот наконечник обеспечивает устойчивое электрическое соединение при напряжении до 1 кВ и применяется там, где важны механическая прочность и долговечность контакта.

Назначение и область применения

Наконечник болтовой 6НБТ-630 КВТ используется для оконцевания одножильных кабелей с бумажной маслопропитанной или пластмассовой изоляцией. Применяется в стационарных тяговых сетях электротранспорта - например, на подстанциях метрополитена, железнодорожных тяговых подстанциях и других объектах постоянного и переменного тока до 1 кВ. Подходит для подключения к шинным сборкам, коммутационным аппаратам и распределительным устройствам.

Технические характеристики

• Номинальное поперечное сечение: 630 мм2
• Метрический размер резьбы: M16
• Количество крепежных болтов: 6
• Рабочее напряжение: до 1 кВ включительно
• Проводящий материал: алюминий / медь (комбинированный контактный элемент)
• Способ монтажа: затяжка болтами
• Форма жилы: совместим с однопроволочными и многопроволочными жилами
• Защитное покрытие: отсутствует - поверхность голая, без лака или олова
• Конструкция: со срывной головкой болтов

Совместимость и монтаж

Наконечник болтовой 6НБТ-630 КВТ монтируется на кабельную жилу путём вставки её в цилиндрический хвостовик и последующего затягивания шести болтов с срывной головкой. Для правильного монтажа требуется специализированный инструмент - набор НМБ-6. Головки болтов срываются при достижении точного крутящего момента, что исключает перегрузку соединения и гарантирует одинаковое качество всех установок.

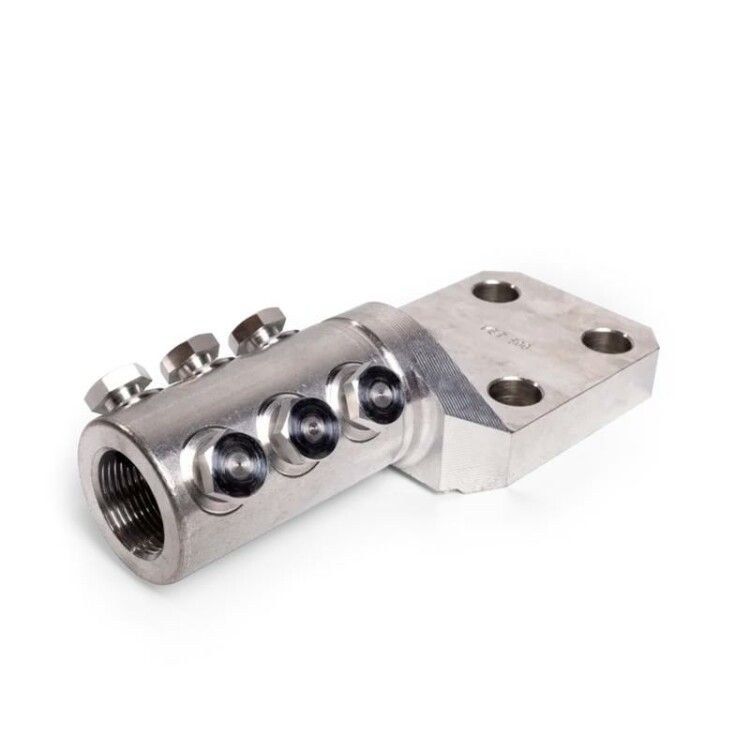

Центральное отверстие хвостовика позволяет точно центрировать жилу, а рифлёная внутренняя поверхность повышает механическое сцепление. Лопатка имеет смещенное положение относительно оси корпуса - это снижает риск перекоса при монтаже на шины.

Безопасность и стандарты

Конструкция наконечника соответствует требованиям европейских норм по механической прочности и электрической безопасности. Угловое X-образное расположение болтов обеспечивает равномерное распределение нагрузки. Электрическое поле внутри корпуса распределено равномерно благодаря центрально-симметричному проходу для жилы - это снижает риск пробоя изоляции при повышенных напряжениях.

Преимущества

• Высокая механическая прочность за счёт шести болтов и X-образного расположения
• Стабильно низкое контактное сопротивление благодаря плотному прижиму и рифлёной поверхности
• Автоматический контроль момента затяжки через срывные головки - исключает недотяг и перетяг
• Удобная маркировка на лопатке: указано сечение и логотип КВТ - легко проверить соответствие перед монтажом
• Подходит для работы в условиях вибраций и температурных колебаний - типично для тяговых сетей

Ограничения применения

• Не предназначается для многожильных гибких проводов - требует подготовки жилы в виде цельного торца
• Не рекомендуется использовать вне закрытых распределительных устройствах - отсутствие защиты делает его чувствительным к внешним воздействиям
• Не допускается применение с кабелями большего сечения - возможен перегрев и потеря контакта
• Не подходит для мобильных или частично перемещаемых соединений - фиксированная конструкция рассчитана на стационарную установку

Примеры использования

• Подключение силового кабеля 630 мм2 к шинам распределительного устройства на подстанции метро
• Завершение алюминиевой жилы в тяговой сети железной дороги перед подключением к выключателю
• Монтаж в составе термоусаживаемых муфт при ремонте кабельных трасс
• Использование аварийными бригадами для быстрого восстановления питания после повреждения кабеля

Практические советы

• Перед монтажом обязательно удалите оксидную плёнку с алюминиевой жилы - используйте металлическую щётку или специальную пасту
• Проверьте, чтобы диаметр жилы точно соответствовал внутреннему отверстию наконечника - зазор даже в 1–2 мм снижает надёжность
• Обязательно используйте только инструмент НМБ-6 - другие ключи не обеспечивают нужный момент срыва головок
• После монтажа проверьте, что все шесть болтов сорваны - если хотя бы одна головка не сломалась, соединение ненадёжно
• При работе в сыром или запылённом помещении - дополнительно герметизируйте место соединения термоусаживающейся трубкой или изолирующим компаундом
