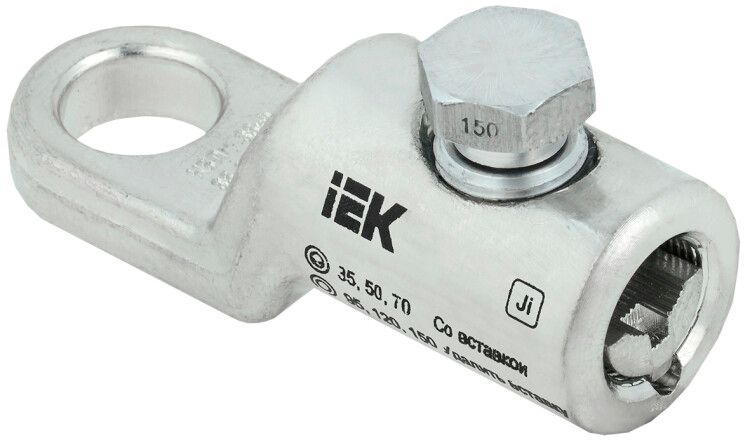

Наконечник болтовой луженый НБЛ 35-150-16/1 35кВ | UNB11-035-150-01-35 IEK

Наконечник болтовой луженый НБЛ 35-150-16/1 35 кВ от IEK предназначен для надёжного соединения алюминиевых и медных кабельных жил сечением 35–150 мм2 с болтовыми контактами. Лужёное покрытие защищает от коррозии, а конструкция обеспечивает долгий срок службы - до 30 лет.

Назначение и область применения

Наконечник болтовой луженый НБЛ 35-150-16/1 35 кВ используется для оконцевания кабельных жил перед подключением к оборудованию: трансформаторам, выключателям, распределительным устройствам, шинным системам. Подходит для кабелей напряжением до 35 кВ. Применяется как на алюминиевых, так и на медных жилах - однопроволочных и многопроволочных, круглых и секторных.

Технические характеристики

• Номинальное сечение кабеля: 35–150 мм2
• Диаметр отверстия под болт: 17 мм
• Материал: сплав алюминиевый
• Покрытие: лужёное (оцинкованное с последующим оловянным слоем)
• Способ монтажа: на один болт
• Форма жилы: совместим с моножилой и многопроволочной
• Срок службы: 30 лет

Совместимость и монтаж

Наконечник болтовой луженый НБЛ 35-150-16/1 35 кВ устанавливается на жилу с помощью опрессовки специальным клещами. После этого он фиксируется на контакте одним болтом диаметром 17 мм. Убедитесь, что выбранный болт соответствует стандартному размеру M16. Глубина запрессовки должна полностью закрывать проводник - проверьте соответствие сечению жилы. Не используйте инструменты с острыми краями, чтобы не повредить внутреннюю часть наконечника.

Безопасность и стандарты

Произведён в соответствии с требованиями к изоляционной безопасности для оборудования до 35 кВ. Лужёное покрытие снижает риск электрохимической коррозии при контакте с медью или другими металлами. Соответствует нормам ГОСТ Р 50489-92 для кабельных наконечников.

Преимущества

• Лужёное покрытие предотвращает окисление алюминия и улучшает электропроводность контакта
• Высокая механическая прочность сплава позволяет выдерживать значительные нагрузки при затяжке
• Совместимость с разными типами жил - экономит время при замене кабелей
• Долгий срок службы - 30 лет - снижает необходимость в обслуживании

Ограничения применения

• Не предназначена для работы при температуре выше +90 C длительно - возможна деформация материала
• Не рекомендуется использовать в условиях постоянного воздействия морской воды или агрессивных химических сред
• Запрещено применять с жилами меньшим сечением, чем 35 мм2 - есть риск перегрева и ослабления контакта
• Не подходит для установки на стальных или медных шинах без переходных элементов - возможна гальванопара

Примеры использования

• Подключение силового кабеля ААШв 3×150 к распределительному щиту 10(35) кВ
• Оконцевание алюминиевой жилы кабеля АС 95 на входе в трансформаторную подстанцию
• Присоединение многопроволочной медной жилы сечением 70 мм2 к заземляющей шине
• Монтаж в КРУ, КТП, ячейках высоковольтного оборудования

Практические советы

• Перед монтажом зачистите жилу на длину, равную глубине гильзы наконечника - не более того, чтобы не оставалось свободных проволочек
• Используйте пресс-клещи с матрицей, подходящей именно для сечений 35–150 мм2
• После опрессовки проверьте герметичность соединения - между жилой и наконечником не должно быть люфта
• При использовании на алюминиевых жилах смажьте контактную поверхность токопроводящей пастой - это продлит срок службы
• При замене старого наконечника всегда проверяйте состояние болта и контактной площадки - корродированные детали требуют замены
