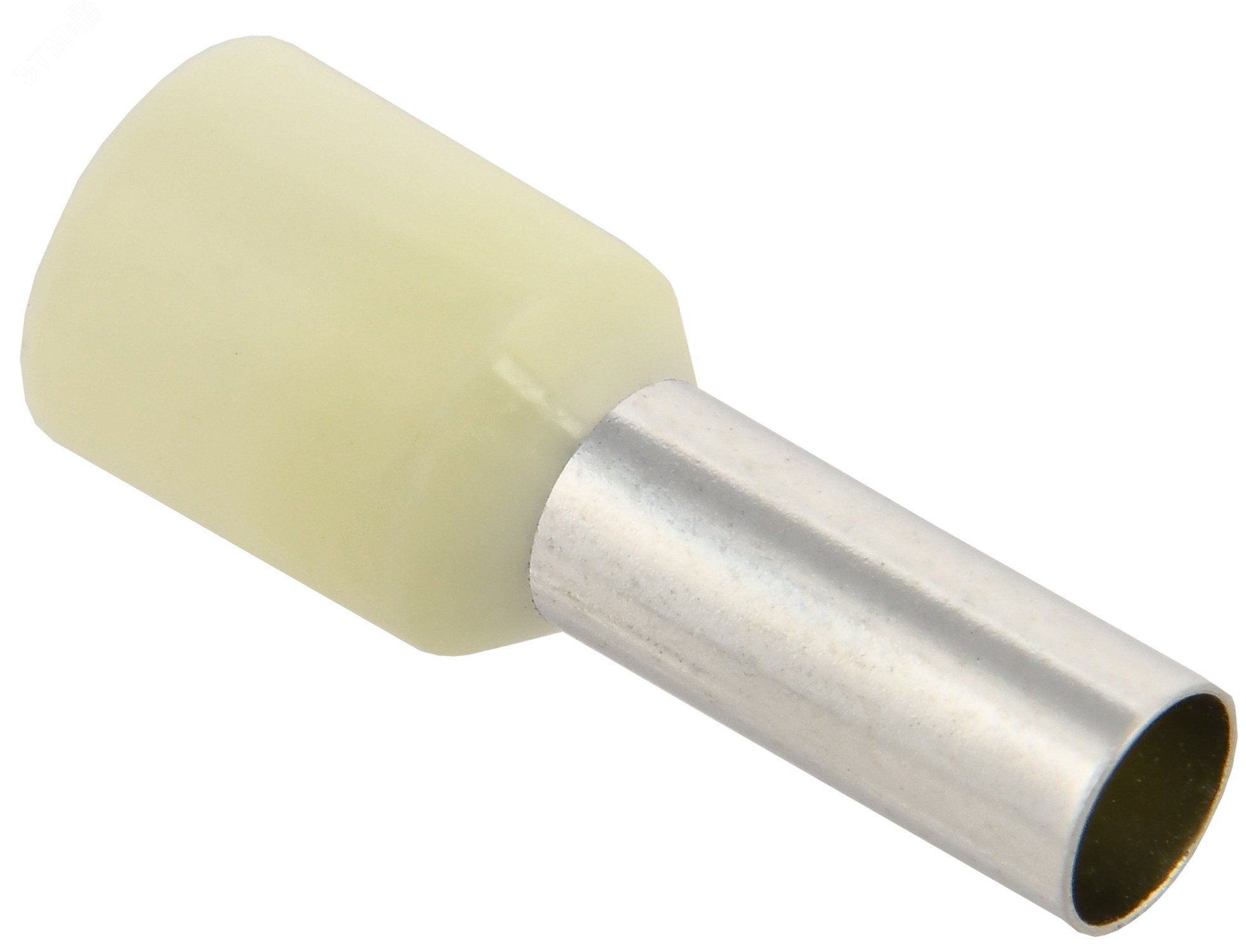

Наконечник НШВИ 10-12 слоновая кость (20шт/упак) | UGN10-4-010-07-12 IEK

Наконечник НШВИ 10-12 слоновая кость (20 штук в упаковке) от IEK предназначен для надёжного оконцевания многопроволочных проводов сечением 10 мм² перед подключением к клеммам оборудования. Лужёная медная втулка и PVC-изоляция обеспечивают долговечное соединение даже в условиях повышенной влажности.

Назначение и область применения

Наконечник НШВИ 10-12 слоновая кость (20 штук в упаковке) используется для оконцевания гибких многопроволочных проводов перед их подключением к контактным элементам: автоматическим выключателям, клеммным блокам, розеткам, рубильникам и другому электрооборудованию. Подходит для монтажа в распределительных щитах, на станках, конвейерах и других объектах с высокой вибрацией — где важно предотвратить ослабление контакта.

Технические характеристики

• Номинальное сечение провода: 10 мм²
• Внутренний диаметр втулки: 4,5 мм — подходит для проводов с этим диапазоном сечений
• Наружный диаметр: 7,5 мм — обеспечивает совместимость с большинством стандартных зажимов
• Длина втулки: 21 мм — достаточна для прочной опрессовки
• Материал втулки: медь, лужёная — повышает антикоррозийную стойкость и улучшает проводимость
• Материал изоляции: поливинилхлорид (PVC) — устойчив к механическим нагрузкам и влаге
• Цвет изоляции: слоновая кость — стандартизированный цвет для обозначения сечения 10–12 мм²
• Тип конструкции: стандартная, изолированный — защищённая от случайного касания
• Форма фланца: трубчатая — позволяет использовать универсальные клещи для опрессовки
• Срок службы: 5 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник НШВИ 10-12 слоновая кость (20 штук в упаковке) совместим с любыми зажимами, рассчитанными на провод 10 мм² и внешний диаметр до 8 мм. Для монтажа:

• Зачистите изоляцию провода на длину около 20–22 мм
• Вставьте жилу в втулку до упора
• Опрессуйте с помощью специальных клещей с матрицей для НШВИ (не используйте обычные плоскогубцы)
• Убедитесь, что опрессовка прошла равномерно по всей длине втулки — не допускайте трещин или перекосов

Не применяйте для однопроволочных (монолитных) проводов — они требуют наконечников типа НШВ.

Безопасность и стандарты

Наконечник НШВИ 10-12 слоновая кость (20 штук в упаковке) соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7399. Применение лужёной меди снижает риск окисления контактов, что увеличивает безопасность соединений в длительной эксплуатации. Цвет изоляции (слоновая кость) соответствует международному стандарту цветового кодирования сечений.

Преимущества

• Изолированная конструкция исключает риск замыкания на корпус или соседние контакты
• Лужёная медь уменьшает сопротивление перехода и продлевает срок службы контакта
• PVC-изоляция устойчива к перепадам температур и воздействию масла/бензина
• Стандартная форма втулки обеспечивает совместимость с широким спектром инструментов для опрессовки
• Упаковка по 20 штук удобна для частых работ и минимизирует потери при хранении

Ограничения применения

• Не предназначена для проводов сечением менее 10 мм² или более 12 мм² — возможен плохой контакт или деформация
• Не рекомендуется для постоянного погружения в воду — хотя PVC устойчив к влаге, IP-класс защиты не указан
• Не подходит для высокочастотных цепей — из-за эффекта кожи и индуктивности втулки
• Не следует применять в средах с агрессивными химическими веществами — PVC может разрушаться под действием растворителей

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой комнате
• Присоединение проводов к клеммам терморегуляторов и пускателей на производстве
• Монтаж силовых цепей в системах конвейеров и насосных станциях
• Обновление старых соединений в бытовых и коммерческих распределительных щитах

Практические советы

• Перед установкой проверьте соответствие сечения провода — лучше выбрать наконечник с запасом по диаметру, чем слишком маленький
• При использовании в условиях вибрации дополнительно закрепите провод хомутом рядом с клеммой
• Не забывайте, что цвет слоновая кость — это маркировка сечения, а не декор; он не влияет на электротехнические свойства
• Храните упаковку в сухом месте — даже PVC-изоляция может потерять эластичность при длительном воздействии УФ-света
• Для массового монтажа выбирайте комплекты с несколькими типоразмерами — экономит время и снижает риск ошибки
