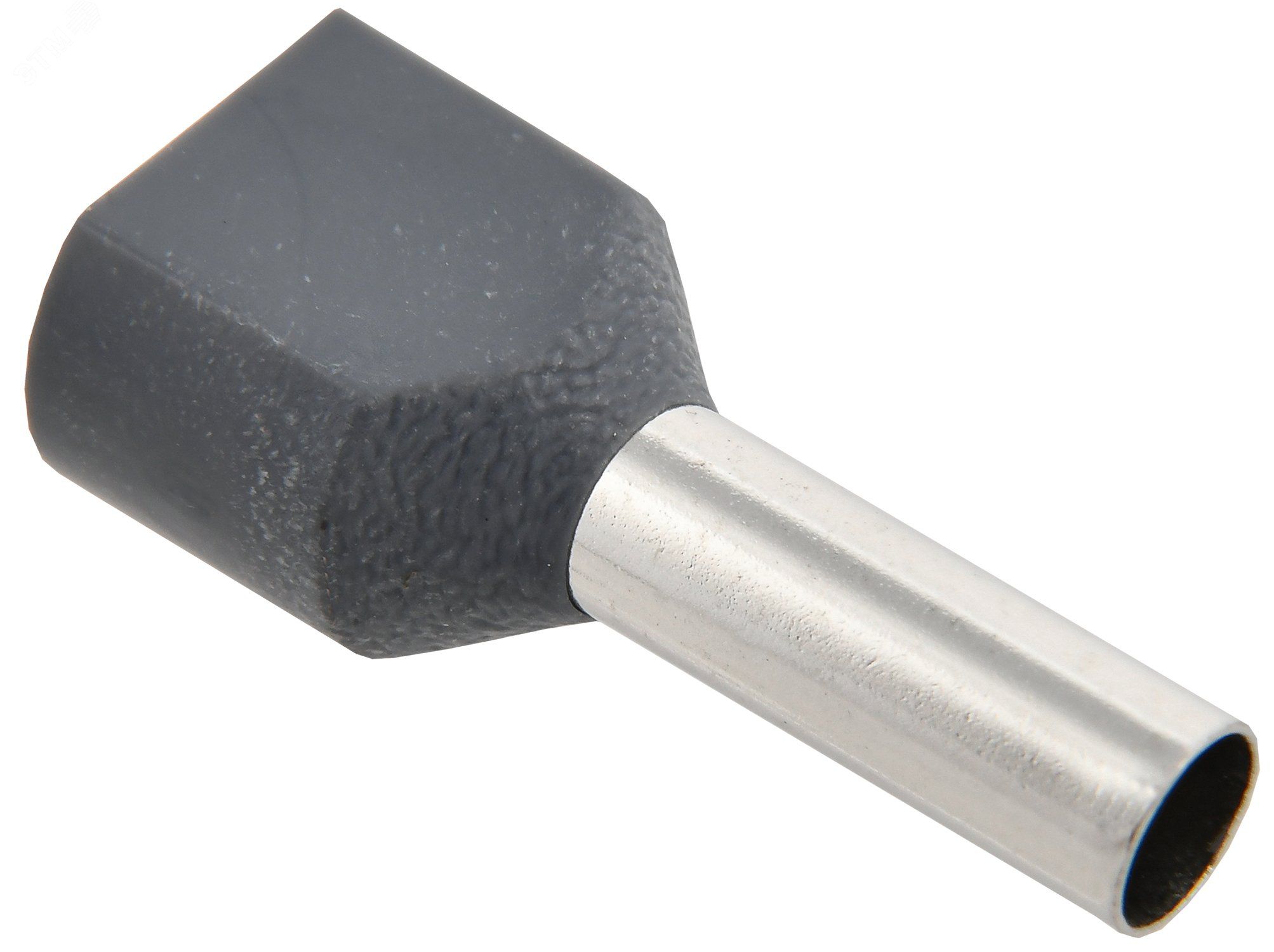

Наконечник НШВИ(2) 4,0-12 серый (20шт/упак) | UTE10-4-D4-0-100 IEK

Наконечник-гильза НГИ2 4,0-12 серый (20 штук в упаковке) от IEK предназначен для надёжного соединения медных проводов сечением 4 мм2 через опрессовку. Этот тип наконечника используется в распределительных щитах, на оборудовании и в силовых цепях постоянного и переменного тока.

Назначение и область применения

Наконечник-гильза НГИ2 4,0-12 серый (20 штук в упаковке) применяется для оконцевания одножильных и многожильных медных проводов сечением 4 мм2. Он обеспечивает прочное механическое и электрическое соединение при использовании обжимного инструмента. Подходит для установки в клеммы автоматических выключателей, контакторов, рубильников и других устройств, где требуется надёжный контакт без болтовых соединений.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и термостойкость;
• Номинальное сечение: 4 мм2 - соответствует стандартным проводам типа ПВ-1, ПУГВ, ВВГ;
• Длина гильзы: 22,9 мм - достаточна для плотной опрессовки без перегрузки жилы;
• Внутренний диаметр: 4,2 мм - идеально подходит для зачистки провода до 4–5 мм;
• Наружный диаметр: 8,8 мм - совместим с большинством стандартных клеммных колодок;
• Защитное покрытие: лужённое - предотвращает окисление меди, увеличивает срок службы;
• Изоляция: да, выполнена из PVC - защищает от случайного замыкания и воздействия среды;
• Цвет: серый - стандартизированная цветовая маркировка для быстрой идентификации;
• Срок службы: 5 лет - при соблюдении условий эксплуатации и температурного режима.

Совместимость и монтаж

Наконечник-гильза НГИ2 4,0-12 серый (20 штук в упаковке) совместим с любыми обжимными клещами, поддерживающими матрицу для сечения 4 мм2. Для правильного монтажа:

• Зачистите изоляцию провода на длину около 10–12 мм;
• Вставьте жилу внутрь гильзы до упора - она должна полностью заполнить полость;
• Обожмите двумя зажимами: один ближе к основанию, второй - посередине гильзы;
• Не допускайте повреждения жилы при зачистке - это снижает долговечность соединения;
• Проверьте качество обжима: после деформации металла между проводом и гильзой не должно быть люфта.

Безопасность и стандарты

Наконечник-гильза НГИ2 4,0-12 серый (20 штук в упаковке) изготовлен в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и ГОСТ 7399. Лужёное покрытие и изоляция из PVC обеспечивают безопасную работу при напряжении до 1000 В переменного тока и 1500 В постоянного тока. Применим в помещениях с нормальной влажностью и температурой от –40C до +70C.

Преимущества

• Высокая надёжность соединения благодаря цельнометаллической гильзе и качественной опрессовке;
• Защита от коррозии - лужёное покрытие продлевает жизнь контакта даже во влажной среде;
• Изолированный дизайн исключает риск пробоя и поражения током при работе рядом с другими элементами;
• Стандартные размеры гарантируют совместимость с широким спектром оборудования от различных производителей;
• Удобная упаковка - 20 штук в одной картонной коробке, легко хранится и транспортируется.

Ограничения применения

• Подходит только для медных проводов - нельзя использовать с алюминием или композитными жилами;
• Не рекомендован для частых демонтажей - многократное обжимание разрушает металл гильзы;
• Работает только при температуре ниже +70C - при более высоких значениях возможна деформация PVC-изоляции;
• Не предназначен для открытого монтажа вне корпусов - отсутствует степень защиты IP, поэтому требует закрытой установки.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитках;
• Фиксация проводов на клеммах тепловых реле и контакторов в системах управления двигателем;
• Соединение проводов питания с выходными клеммами преобразователей частоты;
• Монтаж сигнальных цепей на пультах управления станков и конвейеров.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - использование меньшего или большего провода снижает надёжность соединения;
• Выбирайте обжимные клещи с регулировкой усилия - слишком слабый или сильный обжим вызывает плохой контакт или трещины в жиле;
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может повредить изоляцию;
• На каждый проект берите немного больше, чем необходимо - потеря одного наконечника часто приводит к задержкам работ;
• Артикул uTE10-4-D4-0-100 - используйте этот номер при заказе запасных партий, чтобы гарантировать точное соответствие.
