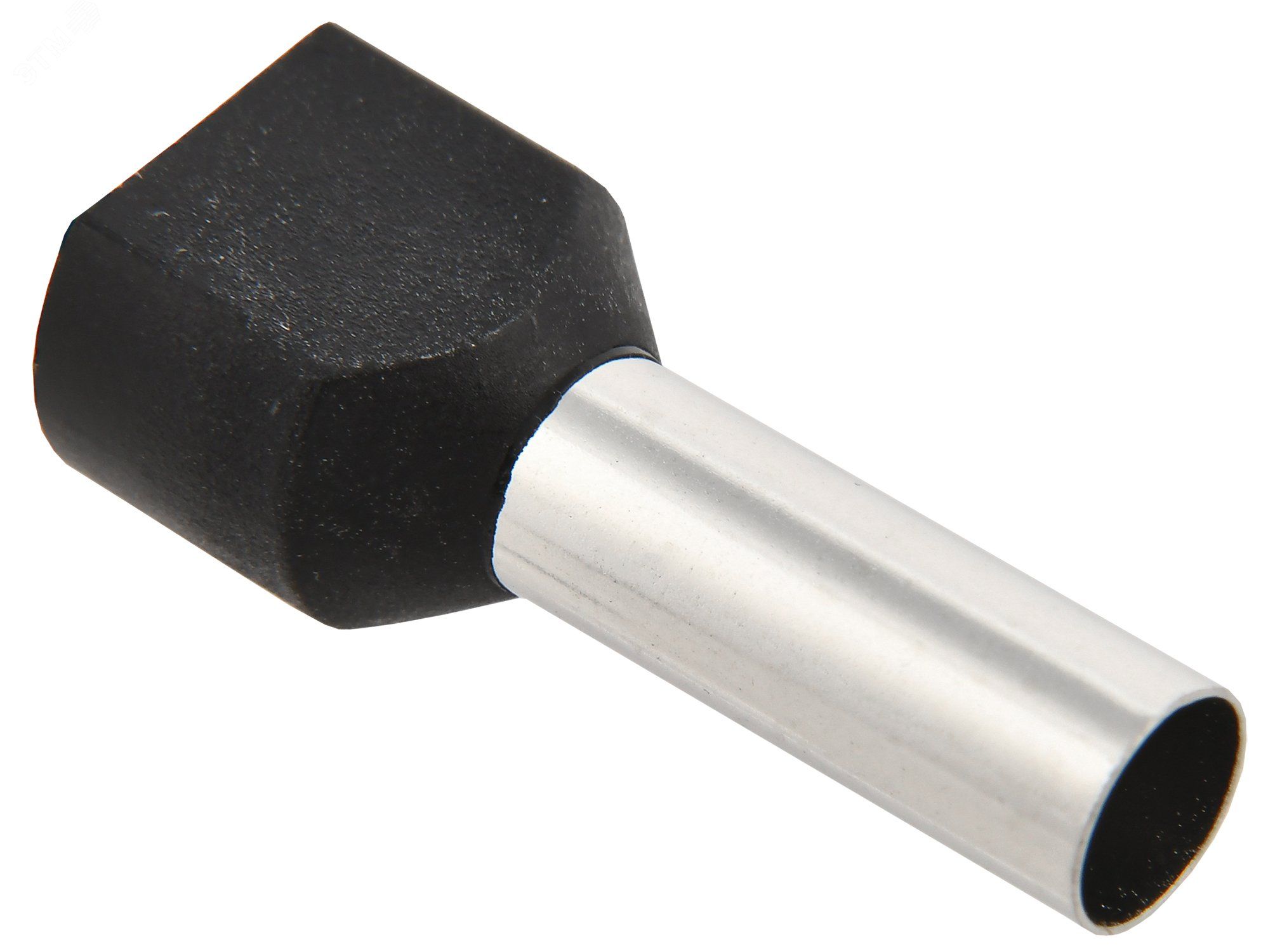

Наконечник НШВИ(2) 6,0-14 черный (20шт/упак) | UTE10-4-D6-0-100 IEK

Наконечник-гильза НГИ2 6,0-14 черный (20 штук в упаковке) от IEK предназначен для надежного соединения медных проводов сечением 6 мм2 через опрессовку. Этот тип наконечника часто используется в распределительных щитах, на оборудовании и в силовой автоматике. Упакован по 20 штук, что удобно для частых работ.

Назначение и область применения

Наконечник-гильза НГИ2 6,0-14 черный (20 штук в упаковке) применяется для оконцевания одножильных и многожильных медных проводов сечением 6 мм2. Он обеспечивает прочное и долговечное соединение при опрессовке, защищает место контакта от окисления и позволяет легко подключить провод к зажимам аппаратов, клеммным колодкам или контактам автоматических выключателей. Подходит для работы в цепях постоянного и переменного тока до 1000 В.

Технические характеристики

• Материал: медь, луженая поверхность - снижает риск окисления и улучшает проводимость
• Поперечное сечение провода: 6 мм2
• Длина гильзы: 23,7 мм - достаточна для плотной опрессовки
• Внутренний диаметр: 5,3 мм - соответствует диапазону жил 6 мм2
• Наружный диаметр: 9,2 мм - совместим с большинством стандартных клемм
• Изоляция: да, выполнена из поливинилхлорида (ПВХ), цвет - черный
• Тип конструкции: трубчатый, стандартная форма фланца
• Срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник-гильза НГИ2 6,0-14 черный (20 штук в упаковке) рассчитан на использование с инструментом для опрессовки, имеющим матрицу под гильзу типа “Ш” или “V”. Для качественного соединения необходимо:

• Зачистить изоляцию провода на длину, равную глубине гильзы (не более 23–24 мм)
• Убедиться, что жила полностью заполнена гильзу - не допускать воздушных зазоров
• Опрессовать двумя-тремя ударами, чтобы деформация была равномерной
• Не использовать для алюминиевых проводов - материал гильзы совместим только с медью

Подходит для установки в клеммы с внутренним диаметром до 9,5 мм. Проблемы возможны при использовании слишком маленьких зажимов - проверьте посадочные размеры перед монтажом.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и другими нормами для комплектующих электрооборудования. Луженая медь и ПВХ-изоляция обеспечивают безопасную работу при температуре от –40C до +80C. Соответствие стандартам гарантирует отказоустойчивость в условиях повышенной влажности и перегрузок.

Преимущества

• Луженая медь предотвращает коррозию даже в сырых помещениях
• Пластичная изоляция из ПВХ защищает от случайного замыкания между соседними выводами
• Чёрный цвет упрощает визуальный контроль и отличает этот наконечник от других типов
• Высокая механическая прочность после опрессовки - не выпадают из клемм при вибрации
• Удобная упаковка по 20 штук - экономит время при закупках и хранении

Ограничения применения

• Не для проводов сечением менее 4 мм2 или более 10 мм2 - не обеспечивается герметичность и надёжность контакта
• Не рекомендован для высокочастотных цепей выше 1 кГц - из-за эффекта кожи
• Не следует применять в средах с агрессивными химическими веществами - ПВХ может повредиться
• Не подлежит ремонту - при повреждении гильзы требуется замена

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите управления
• Присоединение проводов к клеммам термореле, контакторов или преобразователей частоты
• Обустройство заземляющих контуров в промышленном освещении
• Работы на конвейерах, насосных станциях, системах вентиляции с частыми включениями

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода указанному в маркировке - 6 мм2 - это важно!
• Выбирайте инструмент с регулируемым усилием - переопрессовка может повредить изоляцию
• Храните наконечники-гильзы НГИ2 6,0-14 черный (20 штук в упаковке) в сухом месте - хотя они лужёные, длительное воздействие влаги снижает срок службы
• На объектах с большим числом подключений используйте сразу несколько упаковок - так проще контролировать наличие запаса
• Проверяйте качество опрессовки - после сборки попробуйте слегка потянуть провод; он не должен выходить из гильзы
