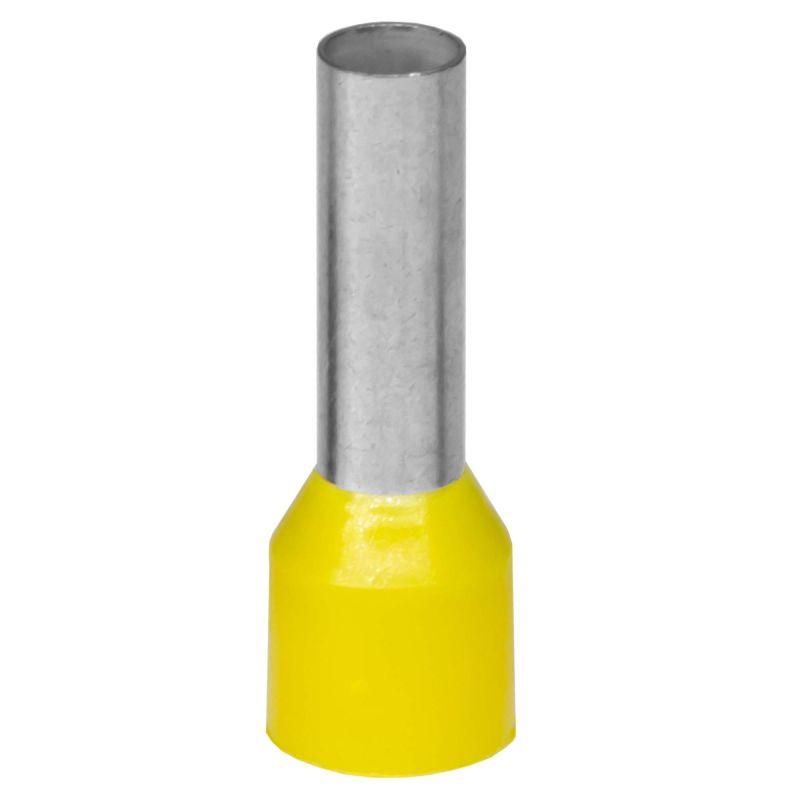

Наконечник-гильза с изолированным фланцем для жилы сечением 150кв.мм, длина контактной части 32мм, желтый (НШВИ 150-32) | IF150-32YW DKC ДКС

Наконечник-гильза с изолированным фланцем для жилы сечением 150 кв.мм, длина контактной части 32 мм, желтый, НШВИ 150-32 от DKC (ДКС) - это надёжный соединительный элемент для оконцевания многожильных медных проводников, применяемых в силовых цепях высокой мощности. Артикул if150-32yw обеспечивает безопасное и долговечное соединение с изолированной манжетой, предотвращающей случайные замыкания.

Назначение и область применения

Наконечник-гильза НШВИ 150-32 используется для оконцевания многожильных медных проводников сечением 150 кв.мм перед установкой в болтовые зажимы, клеммы или шины. Применяется в распределительных щитах, трансформаторных подстанциях, промышленном оборудовании, системах автоматизации и на объектах энергетики. Подходит для работы с кабелями типа АВР, АВВГ, ВВГнг и аналогичными.

Технические характеристики

• Номинальное сечение провода: 150 кв.мм
• Длина контактной части: 32 мм
• Материал контакта: медь М0 с оловянным покрытием (с висмутом для улучшения проводимости)
• Материал изоляции: полипропилен (PP), не поддерживающий горение (UL94 HB)
• Изоляция: да, с проклеенным фланцем
• Цвет изоляции: желтый
• Безгалогенный состав: да
• Тип конструкции: стандартная гильза с фланцем

Совместимость и монтаж

Наконечник-гильза НШВИ 150-32 совместим с болтовыми зажимами, соответствующими DIN 46228/IEC 60947-7-1. Для монтажа используйте пресс-клещи с матрицей для сечений 120–150 кв.мм. Убедитесь, что провод полностью вставлен в гильзу до упора - это гарантирует минимальное переходное сопротивление. Проклеенный фланец изоляции позволяет легко выровнять наконечник при затяжке, исключая перекос.

Безопасность и стандарты

• Изоляция выполнена из полипропилена, не поддерживающего горение (UL94 HB)
• Отсутствие галогенов снижает риск образования токсичных газов при нагреве или возгорании
• Соответствует требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.5
• Покрытие оловом с висмутом обеспечивает антикоррозийную стойкость и хорошую свариваемость

Преимущества

• Автоматическая формовка изоляции на термопластических автоматах - внутренняя поверхность гильзы без заусенцев, не повреждает жилы при запрессовке
• Проклеенный фланец изоляции предотвращает её смещение при затяжке болта
• Желтый цвет изоляции - стандартизированная маркировка для сечений 120–150 кв.мм, ускоряет визуальный контроль
• Высокая теплостойкость и химическая стойкость полипропилена позволяют работать в агрессивных средах
• Оловянное покрытие с висмутом увеличивает срок службы контакта при частых температурных циклах

Ограничения применения

• Не предназначены для одножильных проводов - возможна потеря механической прочности при запрессовке
• Запрещено использовать с проводами сечением менее 120 кв.мм - не будет плотного контакта
• Не рекомендовано применение в условиях постоянного погружения в воду - хотя IP-класс не указан, изоляция не рассчитана на длительное воздействие жидкости
• Не подходят для высокочастотных цепей - из-за наличия металлической гильзы возможны потери на вихревые токи

Примеры использования

• Подключение силового кабеля 150 кв.мм к шине в распределительном щите 10 кВ
• Оконцевание выводов трансформатора в промышленной подстанции
• Соединение кабеля питания с клеммной колодкой на конвейере или насосной станции
• Установка вводного кабеля в ящике главного распределительного устройства (ГРЩ)

Практические советы

• Перед монтажом проверьте соответствие диаметра гильзы и сечения провода - допуск +-5%
• Используйте только пресс-клещи с правильной матрицей; недостаточное давление вызывает плохой контакт, избыточное - деформацию гильзы
• После запрессовки проверьте усилие на выдергивание - провод не должен свободно выходить из гильзы
• При работе в помещениях с повышенной влажностью дополнительно герметизируйте место соединения термоусадкой
• Артикул if150-32yw от DKC (ДКС) совместим с сериями Quadro - можно использовать в комплектах с другими элементами этой линейки
